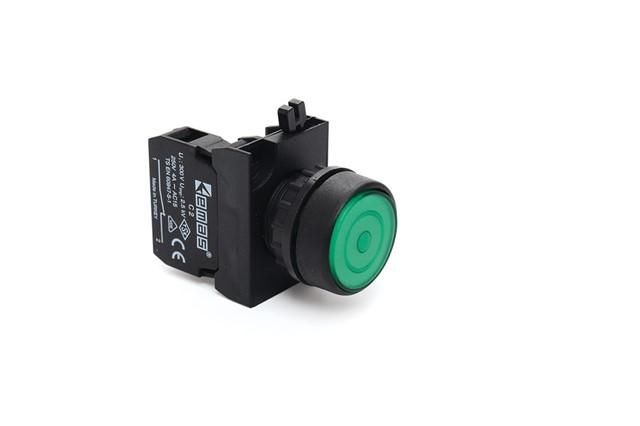

Кнопка нажимная круглая с фиксацией (1НО) зел. EMAS CP100FY

Кнопка нажимная круглая с фиксацией 1НО зеленая от бренда EMAS (артикул cp100fy) предназначена для надежной коммутации сигналов и управления в промышленных системах. Её механическая фиксация и зеленый цвет обеспечивают четкую визуальную индикацию активного состояния, что особенно важно в сложных электрощитах.

Назначение и область применения

Кнопка нажимная круглая с фиксацией 1НО зеленая используется для включения и удержания цепей управления, сигнализации и питания в условиях промышленной автоматизации. Подходит для установки в распределительных щитах, на пультах управления станков, конвейеров, насосных станций и оборудования энергосистем. Зеленый цвет соответствует стандартной цветовой кодировке для активных или запущенных режимов работы.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) с механической фиксацией после нажатия
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –15C до +80C
• Степень защиты: IP65 (защита от пыли и струй воды)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь сечения кабеля: 1,5–2,5 мм2
• Материал корпуса: полиамид PA6 с классом горючести V0
• Материал кнопки: поликарбонат

Совместимость и монтаж

Кнопка нажимная круглая с фиксацией 1НО зеленая устанавливается в стандартное отверстие диаметром 22 мм. Кабель подключается через зажимы с возможностью фиксации провода сечением 1,5–2,5 мм2. Для удобства монтажа предусмотрено крепление болтами или защелками в зависимости от типа панели. Блок-контакты совместимы с опциональными модулями подсветки - можно дополнительно осветить кнопку для лучшей видимости в темноте. Установка допускается в любом положении - вертикальном, горизонтальном или наклонном.

Безопасность и стандарты

Кнопка соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материала с классом самозатухания V0 - он не распространяет пламя даже при перегреве. Диэлектрическая прочность между корпусом и контактами составляет 2000 В переменного тока, что обеспечивает защиту от пробоя при высоких нагрузках.

Преимущества

• Высокий ресурс - выдерживает сотни тысяч циклов включения без потери характеристик
• Низкий уровень нагрева при работе - снижает риск перегрева в плотных щитах
• Защита IP65 позволяет использовать в пыльных и влажных средах
• Фиксированное положение кнопки исключает случайное отпускание
• Цветовая маркировка (зеленый) повышает безопасность оператора
• Поддержка подсветки - возможность интеграции светового индикатора

Ограничения применения

• Не предназначен для работы с постоянным током выше 240 В - только переменный ток
• Максимальный ток 4 А - нельзя применять для управления мощными двигателями без промежуточного реле
• Работает в пределах температур –15C…+80C - не подходит для экстремальных холодных или жарких условий вне этого диапазона
• Не имеет встроенной защиты от перегрузок - требует внешней защиты (плавкие предохранители, автоматы)

Примеры использования

• Запуск конвейера на пищевом производстве - зеленая кнопка фиксируется в нажатом состоянии, пока лента работает
• Активация системы вентиляции в котельной - кнопка остается включенной до ручного отключения
• Сигнализация “работа в порядке” на пульте управления насосной станции
• Управление пускателем в распределительном щите с использованием подсветки для ночного обслуживания

Практические советы

• При монтаже проверьте диаметр отверстия - кнопка рассчитана на 22 мм; слишком маленькое отверстие повредит корпус
• Используйте кабель сечением 1,5–2,5 мм2 - меньшее сечение вызывает перегрев, большее - затрудняет зажим
• Для длительной работы в условиях повышенной влажности рекомендуется контролировать герметичность щита - IP65 защищает только саму кнопку
• Если требуется подсветка, выбирайте модули, совместимые с моделью cp100fy - они подключаются параллельно основному контакту
• Перед первым включением проверьте целостность контактов - AgNI-материал устойчив к окислению, но грязь или масла могут снизить надежность
