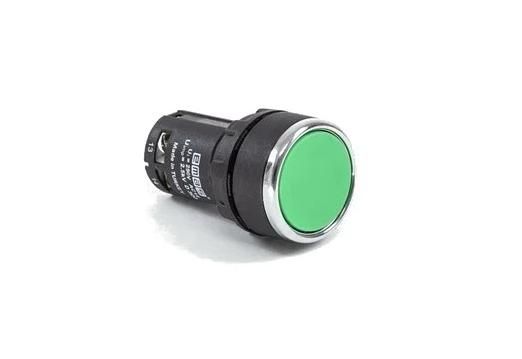

Кнопка нажимная моноблочная 22мм IP 40 2НЗ зел. EMAS MB202DY

Кнопка нажимная моноблочная 22 мм EMAS MB202DY предназначена для ручного управления цепями сигнализации, питания и контроля в промышленных системах. Её надёжная конструкция и зелёный цвет делают её удобной для быстрого распознавания в щитах и пультах управления.

Назначение и область применения

Кнопка нажимная моноблочная 22 мм EMAS MB202DY используется для включения и выключения электрических цепей с помощью механического нажатия. Подходит для применения в электрощитах, пультах управления станков, конвейеров, насосных станций и других устройствах промышленной автоматизации. Особенно эффективна там, где требуется чёткая визуальная идентификация команды - зелёный цвет обычно соответствует запуску или включению.

Технические характеристики

• Диаметр корпуса: 22 мм
• Количество контактов: 2 нормально замкнутых (2 НЗ)
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Материал корпуса: полиамид PA6 с классом горючести V0
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами

Совместимость и монтаж

Кнопка нажимная моноблочная 22 мм EMAS MB202DY устанавливается в стандартную круглую нишу диаметром 22 мм. Крепится фиксирующим кольцом с внутренней стороны панели. Для подключения используются клеммы, рассчитанные на провода сечением 1,5–2,5 мм2. Соединение осуществляется без инструментов - достаточно зачистить провод и затянуть винты. Устройство можно монтировать в любом положении - вертикально, горизонтально или под углом. Отдельный блок подсветки не встроен, но возможно подключение внешнего светового модуля через дополнительные контакты.

Безопасность и стандарты

Кнопка EMAS MB202DY соответствует требованиям международных стандартов: UL 508 (безопасность промышленного оборудования), TS EN 60947-5-1 (устройства управления и коммутационные аппараты) и VDE 0660 (немецкий стандарт безопасности электрооборудования). Корпус выполнен из самозагасающего материала PA6 класса V0 - он не распространяет пламя при перегреве или коротком замыкании.

Преимущества

• Высокий механический и электрический ресурс - долгий срок службы даже при активном использовании
• Минимальный нагрев при работе благодаря качественным контактам AgNi
• Устойчивый к повреждениям корпус из полиамидного композита
• Гибкость установки - допускается любой угол монтажа
• Простое и безопасное подключение кабеля без необходимости специальных инструментов

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP50 не обеспечивает защиту от брызг и влаги
• Работает только в температурном диапазоне от –5 C до +40 C - не подходит для холодных складов или жарких помещений вне этого интервала
• Поддерживает только нормально замкнутые контакты - нельзя использовать для цепей, требующих нормально открытых контактов
• Не имеет встроенной подсветки - для индикации состояния потребуется внешний источник освещения

Примеры использования

• Кнопка старта на пульте управления конвейером
• Аварийный останов станка (в паре с красной кнопкой останова)
• Включение системы вентиляции в электрощите
• Сигнализация готовности оборудования в цеховой панели

Практические советы

• При монтаже проверьте глубину отверстия в панели - она должна точно соответствовать 22 мм, чтобы фиксирующее кольцо плотно село
• Не используйте провода меньше 1,5 мм2 - они могут плохо закрепиться в клеммах и вызвать перегрев
• Если кнопка будет работать в условиях высокой запылённости, рекомендуется дополнительно герметизировать швы вокруг корпуса
• Для длительной эксплуатации в режиме 3000 операций в час регулярно проверяйте состояние контактов - хотя ресурс высокий, предельные нагрузки снижают срок службы
• Цвет зелёный - выбирайте эту модель именно для команд “пуск” или “вкл.”, чтобы соблюдать стандарты визуальной сигнализации
