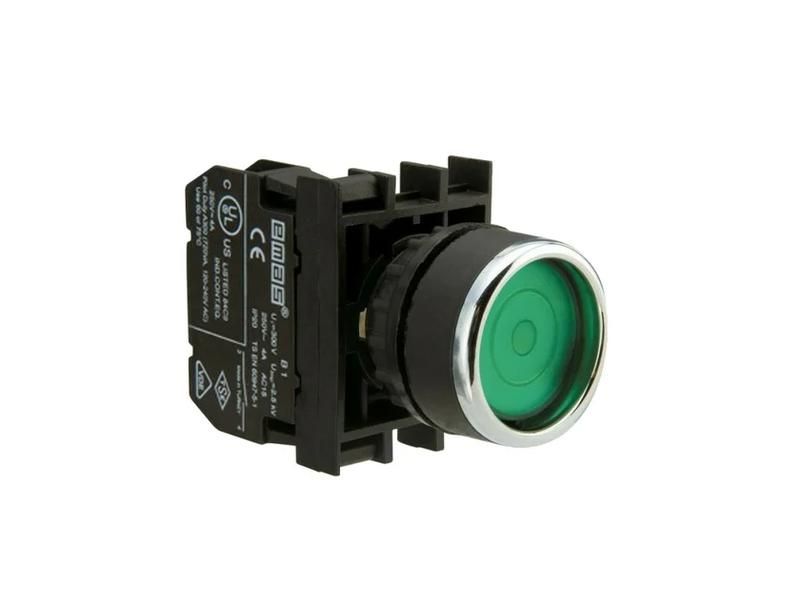

Кнопка с фиксацией зел. (2НО) EMAS B101FY

Кнопка нажимная с фиксацией нормально открытая (2НО) от бренда EMAS с артикулом b101fy предназначена для надёжного коммутирования цепей управления, сигнализации и питания в промышленных системах. Её механическая устойчивость, огнестойкая конструкция и возможность установки в любом положении делают её удобной решением для монтажа в распределительных щитах и на оборудовании.

Назначение и область применения

Кнопка нажимная с фиксацией нормально открытая (2НО) используется для включения и выключения электрических цепей с постоянным замыканием после нажатия. Подходит для управления оборудованием, где требуется ручной запуск или аварийная остановка - например, на станках, конвейерах, насосных станциях, системах вентиляции и в электрощитах промышленных объектов. Благодаря двум нормально открытым контактам, она идеальна для последовательных схем управления и сигналов тревоги.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Сечение кабеля: 1,5–2,5 мм2
• Материал контактов: серебро-никель (AgNi)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами
• Материал корпуса: поликарбонат (огнестойкий класс V0 PA6)

Совместимость и монтаж

Кнопка нажимная с фиксацией нормально открытая (2НО) устанавливается в стандартные отверстия диаметром 22 мм, типичные для промышленных кнопочных устройств. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Для подключения подсветки предусмотрен специальный вывод - можно добавить светодиодную индикацию состояния. Устройство допускает установку в любом положении: вертикально, горизонтально или под углом - это упрощает компоновку в плотных щитах. Монтаж осуществляется с помощью фиксирующего кольца, не требует дополнительных креплений.

Безопасность и стандарты

Кнопка соответствует международным требованиям безопасности: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из материала класса V0 PA6 - он самозагасаемый и не распространяет пламя. Это обеспечивает повышенную пожаробезопасность в случае перегрузки или короткого замыкания. Диэлектрическая прочность проверена на 2000 В, что гарантирует безопасную работу даже при кратковременных скачках напряжения.

Преимущества

• Высокая долговечность: механический ресурс до 500 тысяч срабатываний снижает необходимость замены.
• Устойчивость к перегреву: минимальный нагрев при работе позволяет использовать в плотных сборках без принудительного охлаждения.
• Гибкость компоновки: два НО контакта и опция подсветки дают свободу в проектировании схем.
• Простота обслуживания: доступ к контактам и клеммам без демонтажа всего устройства.
• Цветовая гамма: различные цвета корпуса позволяют легко различать функции кнопок в щите.

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги.
• Запрещено применять при температурах ниже –5 C и выше +40 C - возможны отказы в работе или повреждение материалов.
• Не рекомендовано использование в цепях с током более 4 А - превышение нагрузки вызывает быстрый износ контактов.
• Подходит только для переменного тока 240 В - не работает с постоянным током или высокими напряжениями (>300 В).

Примеры использования

• Аварийная остановка станка - кнопка красного цвета с фиксацией, активирует цепь отключения.
• Запуск конвейера - зелёная кнопка с фиксацией включает питание двигателя и остаётся в нажатом состоянии до ручного отключения.
• Сигнализация перегрузки - кнопка жёлтого цвета с подсветкой показывает состояние предупреждения в щите управления.
• Контроль доступа к опасной зоне - кнопка встроена в ограждение, чтобы включить систему блокировки перед входом.

Практические советы

• Перед монтажом проверьте диаметр отверстия - кнопка b101fy требует стандартное 22 мм, не используйте адаптеры без необходимости.
• При подключении кабеля не затягивайте зажимы слишком сильно - это может повредить медные жилы и увеличить переходное сопротивление.
• Если нужна индикация, выбирайте модель с подсветкой - она совместима с напряжением 24–240 В переменного тока.
• Для длительной эксплуатации в условиях пыли регулярно протирайте поверхность - хотя IP50 защищает от попадания пыли внутрь, внешние загрязнения могут мешать нажатию.
• Не применяйте в местах с вибрацией выше нормы - хотя механический ресурс высокий, постоянные удары могут снизить срок службы.
