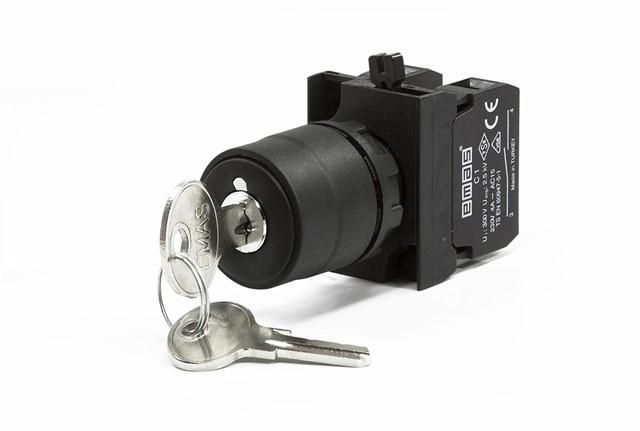

Кнопка с ключом 2-0-1 возвратные ключ выним. в положении 0 (2НО) EMAS CP101AA32

Кнопка с ключом 2-0-1 возвратная, ключ вынимается в положении 0 (2НО) от бренда EMAS, артикул cp101aa32 - это механический переключатель с ключевой блокировкой для управления оборудованием в режимах «включено–выключено–включено». Подходит для установки на пультах управления станков, конвейеров и других промышленных систем, где требуется надёжный контроль доступа и предотвращение случайного запуска.

Назначение и область применения

Этот переключатель используется там, где важно исключить случайное включение оборудования. Ключ можно вынуть только в нейтральном положении «0», что позволяет заблокировать управление при обслуживании или ремонте. Переключение между положениями «2» и «1» происходит без фиксации - устройство автоматически возвращается в центральное положение после освобождения. Применяется в промышленной автоматизации, на линиях с высокими требованиями безопасности, в системах управления насосами, компрессорами, питанием двигателей.

Технические характеристики

• Количество контактов: 2 нормально замкнутых (2НО)
• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 4 А
• Коммутируемая мощность: до 2,5 кВт
• Механический ресурс: 500 000 циклов переключений
• Электрический ресурс: 100 000 циклов при максимальной нагрузке
• Частота операций: до 3000 в час без нагрузки, до 1200 в час при полной нагрузке
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Сопротивление изоляции: не менее 10 МОм (при испытании 500 В)
• Сечение подключаемого провода: 1,5–2,5 мм2

Совместимость и монтаж

Устройство устанавливается в панели через круглое отверстие диаметром 22 мм - типичный размер для кнопочных элементов промышленного класса. Для подключения используются клеммы с зажимом под провода сечением 1,5–2,5 мм2. Кабель необходимо зафиксировать с помощью кабельной муфты или хомутика, чтобы избежать перегрузки на корпус. Установка возможна в вертикальной или горизонтальной плоскости. Не требует внешнего питания - полностью механический принцип работы.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления с ключевой блокировкой, применяемым в промышленной автоматике. Защита IP65 обеспечивает работу в условиях повышенной запылённости и влажности - например, на участках мойки, в цехах с технологическими брызгами. Соответствие стандартам IEC 60947-5-1 и EN 60947-5-1 подтверждается производителем EMAS для серийных изделий такого типа.

Преимущества

• Ключ вынимается только в безопасном положении «0» - гарантирует, что оборудование нельзя включить без авторизации
• Автоматический возврат в нейтральное положение снижает риск длительного включения по ошибке
• Высокий механический ресурс - подходит для интенсивного использования
• Защита IP65 делает её пригодной для жестких условий производства
• Простой монтаж и совместимость со стандартными панелями

Ограничения применения

• Не предназначен для постоянного рабочего положения - не имеет фиксации в «1» или «2»
• Запрещена работа при температуре ниже –5 C и выше +40 C - возможна потеря герметичности или отказ контактов
• Не рассчитана на коммутацию индуктивных нагрузок свыше 2,5 кВт - например, большие двигатели или трансформаторы
• Не следует использовать в средах с агрессивными химикатами - материал корпуса не устойчив к растворителям и кислотам

Примеры использования

• Управление станком ЧПУ: ключом активируется режим «работа», после завершения - возвращается в «0» и ключ извлекается для передачи оператору
• Контроль запуска конвейера на пищевом производстве - только ответственный сотрудник может включить линию
• Аварийный останов системы подачи воздуха - переключатель установлен рядом с аварийным выходом
• Подключение тестового оборудования - временный запуск с контролем доступа

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм
• Используйте кабель с медными жилами и качественной изоляцией - рекомендованное сечение 1,5–2,5 мм2
• Не затягивайте клеммы слишком сильно - это повредит контактную группу
• При эксплуатации в условиях вибраций закрепите корпус дополнительно хомутами или рамкой
• Регулярно проверяйте состояние ключа и механизма - при трудностях с извлечением возможно загрязнение внутренних деталей
• Запасные ключи должны храниться в одном месте - это упрощает учёт и контроль доступа
