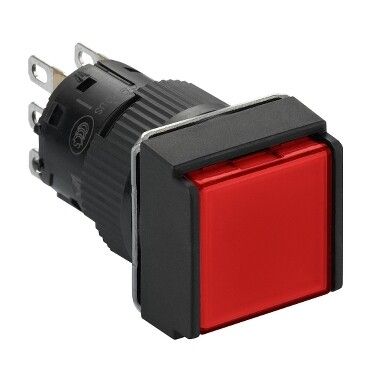

КНОПКА С ПОДСВЕТКОЙ НО НЗ 12V XB6ECW4J1P | Schneider Electric APC

Кнопка с подсветкой нормально замкнутая нормально открытая 12В от Schneider Electric, артикул xb6ecw4j1p - компактное устройство серии Harmony с двойным функционалом и яркой LED-индикацией, предназначенное для управления оборудованием на промышленных объектах, в лабораториях и системах безопасности.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: при нажатии она временно замыкает или размыкает контакт, а подсветка показывает текущий статус. Подходит для ситуаций, где важно одновременно видеть положение кнопки и иметь возможность задействовать два типа контактов - нормально замкнутый (НЗ) и нормально открытый (НО). Применяется в малогабаритном оборудовании: станках, пультах управления, охранных системах, медицинских приборах и лабораторных установках.

Технические характеристики

• Напряжение питания: 12 В - оптимально для слаботочных систем и промышленной автоматики;
• Диаметр отверстия: 16,2 мм - совпадает с установленным монтажным размером 16 мм серии Harmony;
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, работает при 12 В;
• Цвет подсветки: красный/зеленый - цветовая индикация состояния (например, зеленый = активно, красный = авария);
• Степень защиты: IP65 - полностью защищена от пыли и струй воды, подходит для влажных и запыленных сред;
• Механизм: пружинно-возвратный - кнопка возвращается в исходное положение после отпускания;
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - можно коммутировать две цепи;
• Подключение: плоский штекерный разъем (Faston 2,8×0,5 мм) + клемма под пайку - гибкий способ монтажа проводов до 0,75 мм2 (AWG 19);
• Материал контактов: позолоченное серебро - устойчивость к окислению, надежный токопроводящий контакт;
• Форма линзы: квадратная - отличается от классических круглых, обеспечивает четкую визуальную ориентацию;
• Переднее кольцо: черное - контрастно выделяет подсветку, снижает блики.

Совместимость и монтаж

Кнопка xb6ecw4j1p монтируется на лицевую панель через отверстие диаметром 16,2 мм. Для фиксации используется резьбовое крепление внутри корпуса - не требует дополнительных крепежей. Совместима с другими элементами серии Harmony: одинаковый монтажный размер (16 мм) позволяет легко заменить или расширить панель управления. Разъем Faston поддерживает быструю сборку, а наличие клеммы под пайку даёт возможность жестко закрепить провода при необходимости. Кабели должны быть сечением ≤ 0,75 мм2 - большие провода не поместятся в клемме.

Безопасность и стандарты

Устройство соответствует требованиям IP65, что гарантирует безопасную работу в условиях повышенной влажности, пыли и частой мойки оборудования. Материалы контактов - позолоченное серебро - обеспечивают минимальное переходное сопротивление и предотвращают нагрев при длительной нагрузке. Конструкция не содержит острых кромок и рассчитана на промышленную эксплуатацию.

Преимущества

• Два типа контактов (НО+НЗ) в одном корпусе - экономия места и упрощение схемы управления;
• Компактный размер (16 мм) - идеален для плотной компоновки панелей;
• Яркая двухцветная LED-подсветка - сразу видно состояние кнопки даже при плохом освещении;
• Гибкое подключение - можно выбрать как штекер, так и пайку;
• Высокая степень защиты IP65 - надежна в агрессивных средах;
• Интеграция в линейку Harmony - совместимость с другими кнопками, индикаторами и корпусами этой серии.

Ограничения применения

• Не предназначена для работы при напряжении выше 12 В - возможен выход из строя светодиода;
• Размер клеммы допускает только провода до 0,75 мм2 - нельзя подключать толстые силовые кабели;
• Квадратная форма линзы не подходит для всех стандартных панелей - требуется проверка посадочного места;
• Не имеет механической блокировки - не подходит для операций, требующих фиксированного положения кнопки (например, “вкл./выкл.” с удержанием).

Примеры использования

• На станке ЧПУ: зеленая подсветка - система готова к работе, красная - аварийная остановка;
• В лаборатории: управление включением насоса или нагревательного элемента с визуальным подтверждением;
• В системе охраны: кнопка экстренного вызова с подсветкой, которая горит постоянно при активации;
• На конвейере: местный пульт запуска/остановки с двумя режимами управления;
• В медицинском оборудовании: управление функциями прибора с высокой точностью и контрольным сигналом.

Практические советы

• При монтаже используйте отверстие точно 16,2 мм - меньший размер затруднит установку, больший - снизит герметичность;
• Проверьте полярность при подключении LED - неверное подсоединение не повредит устройство, но не будет светиться;
• Для постоянной эксплуатации в пыльных средах рекомендуется периодически протирать линзу - грязь снижает яркость подсветки;
• Если нужна только одна функция (НО или НЗ), вторую клемму оставьте свободной - это не влияет на работоспособность;
• При использовании в системах с высокой вибрацией дополнительно зафиксируйте провода - Faston-разъемы могут ослабнуть.
