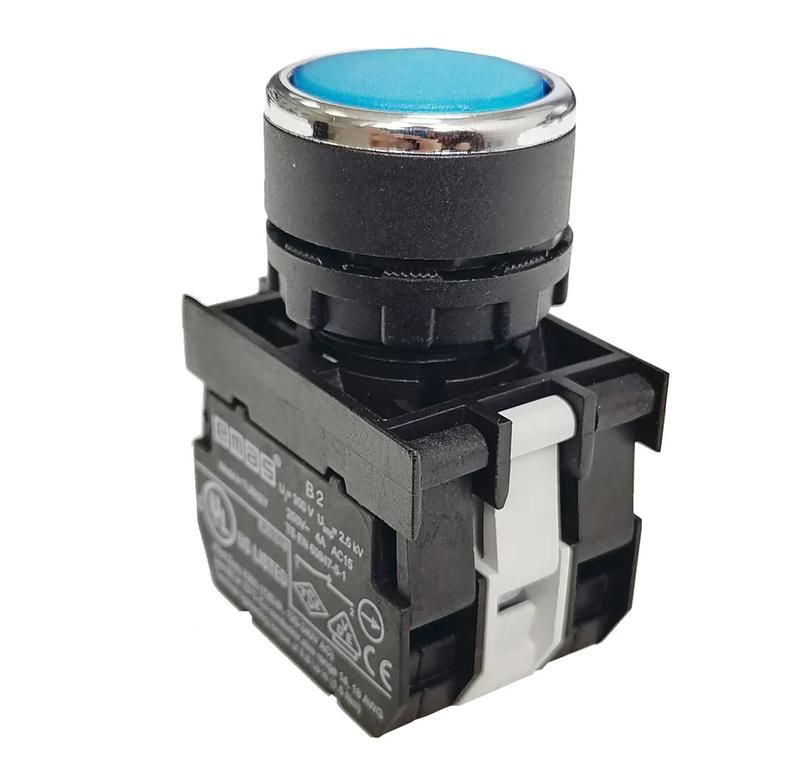

Кнопка с подсветкой-светодиод B172DМ син. EMAS B172DM

Кнопка нажимная с подсветкой светодиодная син. B172DМ от бренда EMAS - это надёжный кнопочный выключатель в сборе для управления и сигнализации в промышленных системах. Благодаря синей подсветке и высокому механическому ресурсу, B172DМ удобен для индикации состояния оборудования в щитах и панелях управления.

Назначение и область применения

Кнопка нажимная с подсветкой светодиодная син. B172DМ предназначена для коммутации цепей управления, сигнализации и питания с номинальным напряжением до 240 В переменного тока. Подходит для установки в электрощитах, на пультах управления, промышленных станках, конвейерах и системах энергоснабжения. Синий световой индикатор позволяет легко определить активное состояние устройства даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение (Ue): 240 В переменного тока
• Номинальный ток (Ie): 4 А
• Номинальное напряжение изоляции (Ui): 300 В
• Номинальное импульсное напряжение (Uimp): 2,5 кВ
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: от –5 C до +40 C
• Степень защиты: IP50 (защита от пыли, без защиты от воды)
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Площадь поперечного сечения кабеля: 1,5–2,5 мм2
• Диэлектрическая прочность: 2000 В переменного тока между корпусом и контактами; 1500 В между разомкнутыми контактами
• Корпус блок-контактов: огнестойкий материал PA6 класса горючести V0
• Пластиковые элементы: из поликарбоната

Совместимость и монтаж

Кнопка нажимная с подсветкой светодиодная син. B172DМ устанавливается в стандартные отверстия диаметром 16 мм. Кабель подключается через зажимы, рассчитанные на провода сечением 1,5–2,5 мм2. Устройство можно монтировать в любом положении - вертикально, горизонтально или под углом. Подсветка встроена в саму кнопку и не требует внешнего модуля. Для подключения подсветки используется отдельный вывод, совместимый с цепями постоянного или переменного тока до 240 В.

Безопасность и стандарты

Кнопочный выключатель B172DМ соответствует международным нормам: UL 508, TS EN 60947-5-1 и VDE 0660. Корпус выполнен из огнестойкого материала V0 PA6, что обеспечивает самозагасание пламени при перегрузке. Диэлектрическая прочность и уровень изоляции соответствуют требованиям для промышленной автоматизации.

Преимущества

• Высокая долговечность: 500 тысяч механических срабатываний и 100 тысяч электрических
• Интегрированная светодиодная подсветка - яркая, равномерная, без лишнего тепла
• Минимальный нагрев при работе - снижает риск перегрева в плотных щитах
• Гибкость монтажа: допускается любое положение установки
• Устойчивые контакты AgNI - обеспечивают стабильную передачу тока и долгий срок службы
• Простое подключение: зажимы для кабелей 1,5–2,5 мм2 без необходимости пайки

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP50 не защищает от брызг и влаги
• Запрещено применение при температурах ниже –5 C и выше +40 C
• Подсветка работает только при наличии внешней цепи питания - не автономна
• Не рекомендуется для частых импульсных нагрузок свыше 3000 операций в час
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Кнопка запуска/останова на пульте управления станком
• Индикатор активного режима в распределительном щите
• Аварийная остановка на конвейере с визуальной индикацией
• Сигнальная кнопка в системе контроля доступа
• Управление освещением в производственных помещениях

Практические советы

• При монтаже в металлические панели используйте изолирующие кольца - предотвращают замыкание на корпус
• Для подсветки выбирайте источник питания с напряжением, совпадающим с номиналом кнопки (до 240 В переменного тока)
• Не затягивайте кабельные зажимы слишком сильно - это повредит жилы провода
• Перед первым включением проверьте целостность изоляции мегаомметром - особенно после длительного хранения
• B172DМ хорошо сочетается с другими изделиями серии EMAS - унифицированный дизайн упрощает сборку щитов
