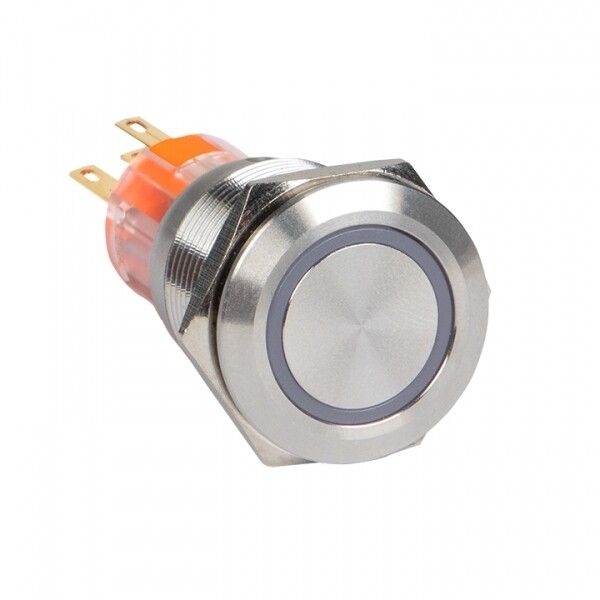

Кнопка S-Pro67 19 мм без фикс. с оранжевой подсв. 230В PROxima | s-pro67-131 EKF

Кнопка S-Pro67 19 мм без фиксации с подсветкой 230В от EKF - это надёжный элемент управления с индикацией для оборудования, требующего частых включений и контроля состояния. Артикул s-pro67-131 подходит для установки в панели станков, автоматических линий и других промышленных систем.

Назначение и область применения

Кнопка S-Pro67 19 мм без фиксации с подсветкой 230В используется для временного замыкания электрической цепи - например, чтобы запустить или остановить оборудование. Подсветка показывает, что кнопка активна и находится под напряжением. Подходит для работы на станках, конвейерах, насосных станциях, пультах управления и других устройствах, где нужна быстрая реакция и визуальная индикация.

Технические характеристики

• Диаметр отверстия для монтажа: 19 мм
• Номинальное напряжение: 230 В переменного тока (частота 50/60 Гц)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду
• Подсветка: есть, работает при подаче напряжения
• Тип контактов: один нормально открытый (НО) контакт - замыкает цепь при нажатии, размыкает при отпускании
• Количество постов: 1
• Форма толкателя: цилиндрический
• Форма линзы: круглая
• Цвет кнопки: оранжевый
• Цвет переднего кольца: серый
• Материал корпуса: нержавеющая сталь AISI 304
• Способ монтажа: врезной или на лицевую панель

Совместимость и монтаж

Кнопка S-Pro67 19 мм без фиксации с подсветкой 230В устанавливается в подготовленное отверстие диаметром 19 мм. Для монтажа требуется только просверлить отверстие в панели и закрепить кнопку с помощью резьбового крепления внутри корпуса. Переднее кольцо обеспечивает герметичную посадку. Кабель подводится к клеммам снизу - максимальная площадь сечения провода не указана, рекомендуется использовать жилы до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки и тестера для проверки цепи после установки.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в условиях повышенной запылённости и влажности благодаря классу защиты IP67. Материал корпуса - нержавеющая сталь AISI 304 - устойчив к коррозии, химическому воздействию и механическим повреждениям. Работает в температурном диапазоне, типичном для промышленных помещений, однако точные пределы не указаны - следует избегать экстремального нагрева (>+60C) и замерзания воды в корпусе.

Преимущества

• Высокая прочность корпуса из нержавеющей стали - долговечность даже в агрессивной среде
• IP67 позволяет применять в сырых, пыльных и моющихся зонах (например, пищевые производства, мойки)
• Яркая подсветка снижает риск ошибочного нажатия - видно даже при слабом освещении
• Оранжевый цвет кнопки выделяется среди других элементов управления
• Универсальный способ монтажа - подходит как для тонких, так и для толстых панелей

Ограничения применения

• Не предназначен для длительного удерживания в нажатом состоянии - отсутствие фиксации означает, что цепь разрывается сразу после отпускания
• Работает только при напряжении до 230 В; не рассчитана на высокие токи (не более 5 А, хотя явно не указано - лучше не нагружать сверх штатных значений)
• Не подходит для автономных систем без внешнего питания - подсветка требует наличия сети 230 В
• Нет нормально замкнутых (НЗ) контактов - нельзя использовать для сигнализации “остановлено” без дополнительной логики

Примеры использования

• Запуск станка на производстве - нажал, включился, отпустил - работа продолжается
• Экстренная остановка конвейера - кнопка всегда доступна, подсветка показывает готовность к действию
• Индикация активного режима на щите управления - светящаяся кнопка говорит, что система получает команду
• Управление насосом в канализационной станции - защита IP67 исключает выход из строя при мойке

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус кнопки s-pro67-131 выступает за плоскость панели, поэтому не используйте слишком толстые материалы
• При подключении подсветки соблюдайте полярность - хотя она работает на переменном токе, внутренний светодиод чувствителен к качеству напряжения
• Не применяйте в местах с постоянными ударными нагрузками - хоть корпус прочный, механизм не рассчитан на вибрацию выше промышленного стандарта
• Если нужна фиксация - выбирайте другую модель серии PROxima, например, с фиксацией типа “нажми-удерживай”
• Для многоканальных решений можно комбинировать несколько кнопок S-Pro67 в одном блоке - они совместимы по габаритам и креплению
