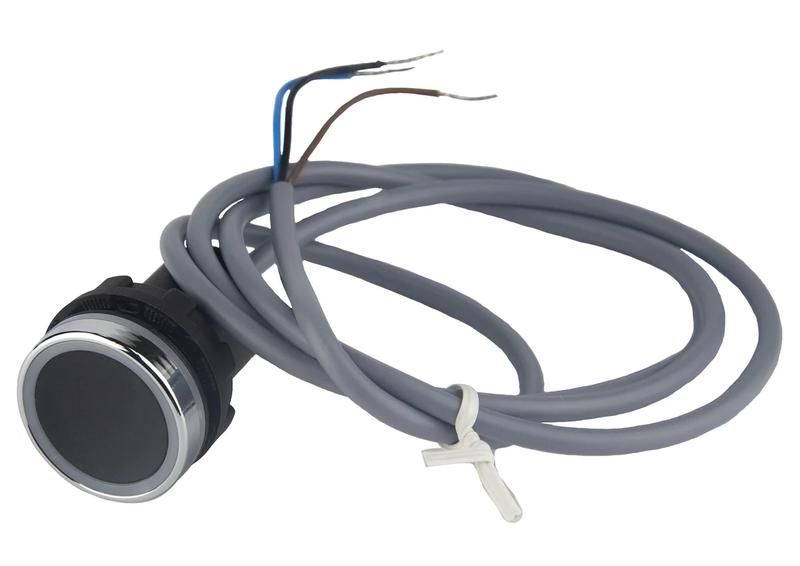

Кнопка сенсорная с кабелем PNP-NO EMAS SCB22MP1PC1

Кнопка сенсорная с кабелем PNP-NO и кнопочный выключатель в сборе от бренда EMAS (артикул scb22mp1pc1) сочетает бесконтактную сенсорную активацию с механическим выключателем - идеально для надёжной работы в жестких промышленных условиях, где важна долговечность и защита от внешних воздействий.

Назначение и область применения

Этот устройство предназначено для управления оборудованием в автоматизированных системах, где требуется одновременная работа сенсорного и механического элемента. Подходит для установки на станках, конвейерах, робототехнических комплексах, линиях упаковки и других объектах промышленной автономии. Благодаря защите IP67 и широкому температурному диапазону, кнопка может использоваться как внутри цехов, так и под открытым небом - даже при повышенной запылённости, влажности или периодических мойках.

Технические характеристики

• Тип выхода: PNP-NO (нормально открытый, высокий уровень сигнала при срабатывании)
• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Номинальное напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Минимальный механический ресурс: 500 000 циклов
• Минимальный электрический ресурс: 100 000 циклов
• Частота операций: до 1200–3000 в час
• Температура эксплуатации: от –5C до +40C
• Степень защиты: IP67 (полная защита от пыли, возможность кратковременного погружения в воду)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым перегрузкам
• Поперечное сечение кабеля: 1,5–2,5 мм2
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами
• Материал корпуса: поликарбонат - ударопрочный, химически стойкий

Совместимость и монтаж

Кнопка поставляется уже со встроенным кабелем - не требует дополнительной проводки. Кабель рассчитан на сечение 1,5–2,5 мм2, что соответствует большинству стандартных промышленных решений. Установка осуществляется через стандартное отверстие диаметром 22 мм (типичный размер для кнопочных постов). Возможна установка блок-контакта подсветки - позволяет индикаторно отображать состояние устройства. Для монтажа достаточно закрутить гайку на корпусе после прохождения через панель. Нет необходимости в дополнительных креплениях или адаптерах.

Безопасность и стандарты

Кнопка соответствует международным нормам безопасности: UL 508 (стандарт США для промышленного оборудования), TS EN 60947-5-1 (европейский стандарт для коммутирующих устройств) и VDE 0660 (немецкий стандарт по электробезопасности). Это гарантирует соответствие требованиям к надёжности, изоляции и предотвращению возгорания в промышленной среде.

Преимущества

• Двойной принцип действия - сенсор + механический выключатель повышают отказоустойчивость: если один элемент выйдет из строя, второй продолжит работать.
• Высокая степень защиты IP67 обеспечивает работу в сырых, пыльных и агрессивных средах без потери функциональности.
• Поликарбонатовый корпус устойчив к ударам, химическим веществам и перепадам температур.
• Контакты из AgNi обеспечивают длительный срок службы при переключении нагрузок с дугой.
• Готовый кабель снижает время монтажа и исключает ошибки при подключении.

Ограничения применения

• Не предназначен для эксплуатации при температурах ниже –5C или выше +40C - возможна потеря чувствительности сенсора или изменение параметров изоляции.
• Номинальное напряжение 240 В AC ограничивает применение в сетях с другим напряжением (например, 12 В DC или 480 В AC) - использование вне этих значений недопустимо.
• Максимальная частота операций - 3000 в час. Превышение этого значения может снизить электрический ресурс до 100 000 циклов быстрее прогнозируемого срока.
• Подсветка не входит в базовую комплектацию - её необходимо заказывать отдельно, если требуется индикация состояния.

Примеры использования

• Запуск станка на производстве - сенсор реагирует на прикосновение, механический выключатель служит резервным способом активации.
• Контроль точки остановки конвейера - кнопка устанавливается на раме, работает даже при наличии масла и металлической стружки вокруг.
• Аварийная остановка на линии упаковки - благодаря IP67 и прочному корпусу, кнопка остаётся рабочей после ежедневной мойки водой под давлением.

Практические советы

• Перед установкой проверьте глубину отверстия в панели - она должна позволять плотно прилегать корпусу без зазора.
• При подключении кабеля используйте клеммы с фиксацией - чтобы избежать случайного выпадения провода при вибрации.
• Если планируете использовать подсветку - выбирайте совместимые блок-контакты, указанные в документации EMAS.
• Не применяйте растворители или агрессивные чистящие средства для мытья поверхности - достаточно влажной тряпки с водой.
• Для систем с высокой частотой срабатываний (более 2000 в час) рекомендуется регулярно контролировать нагрев корпуса - перегрев может свидетельствовать о перегрузке.
