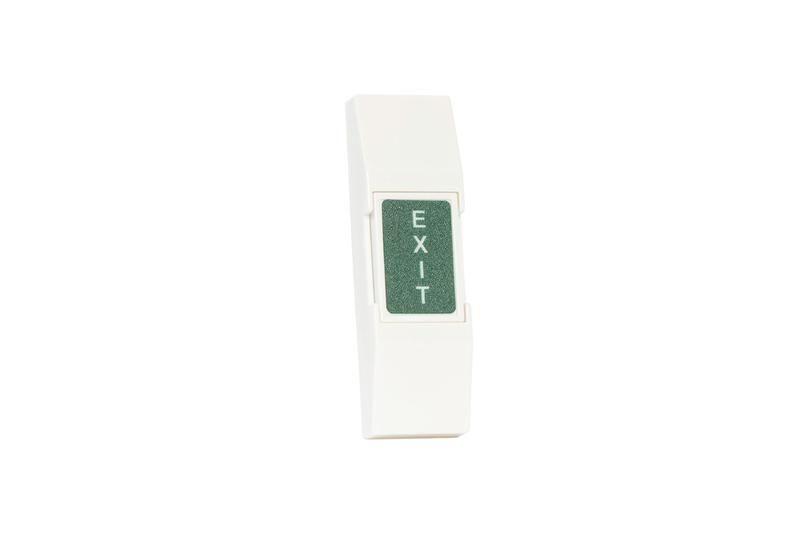

Кнопка выхода накладная SPRUT Exit Button-83P Бастион 8806

Кнопка выхода накладная Exit Button-83P от Бастион - устройство для управления дверными замками в системах контроля доступа. Артикул 8806 подходит для настенного монтажа в помещениях с умеренным климатом.

Назначение и область применения

Exit Button-83P используется для ручного освобождения двери из режима блокировки - например, при эвакуации или выходе из защищённой зоны. Кнопка активирует сигнал на контроллер, который отключает электромагнитный замок или другое запирающее устройство. Применяется в офисах, жилых комплексах, медицинских учреждениях и других объектах с системой контроля доступа.

Технические характеристики

• Тип изделия: кнопка выхода накладная
• Контакты: два переключающих (НО / НЗ) - позволяют подключить к любому типу контроллера
• Номинальное напряжение: 12 В постоянного тока
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Рабочий температурный диапазон: от -10 C до +50 C
• Габариты: 86×23×86 мм
• Материал корпуса: пластик
• Количество клавиш: одна
• Поверхность для надписи: есть - можно нанести обозначение “Выход”
• Цвет: белый
• Покрытие: лакированное - устойчиво к царапинам и легче моется
• Индикация: отсутствует

Совместимость и монтаж

Exit Button-83P монтируется накладным способом на стену или панель. Для установки требуется просверлить два отверстия под крепёж (не входят в комплект). Подключение осуществляется через две клеммы - один контакт работает как нормально разомкнутый (НО), другой - как нормально замкнутый (НЗ). Это позволяет использовать кнопку с большинством контроллеров доступа, включая те, что требуют импульса на размыкание или замыкание цепи. Подходит для проводов сечением до 1,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначено для установки во влажных или пыльных средах. Не рекомендуется применять вне помещений или в местах с высокой влажностью.

Преимущества

• Поддержка двух типов контактов (НО/НЗ) - гибкость подключения
• Лакированная поверхность - удобна для мытья и долговечна
• Наличие площадки для надписи - упрощает идентификацию пользователем
• Компактные размеры - легко интегрируется в существующую отделку
• Низкая стоимость - экономичное решение для базовых систем контроля доступа

Ограничения применения

• Не предназначен для уличного использования - IP40 не защищает от влаги и пыли
• Работает только в пределах температур от -10 C до +50 C - не подходит для холодных складов или неотапливаемых зон зимой
• Отсутствие светодиодной индикации - невозможно визуально определить состояние кнопки
• Крепление не включено - необходимо приобрести саморезы или дюбеля отдельно

Примеры использования

• Управление выходом из офисного помещения с электронным замком
• Эвакуационный выход в жилом доме с системой видеонаблюдения
• Освобождение двери в лаборатории после завершения работы
• Контроль прохода в серверную комнату с автоматической блокировкой

Практические советы

• Перед монтажом проверьте совпадение габаритов Exit Button-83P (86×23×86 мм) с местом установки - отличается от указанных в описании производителя 76×23×14 мм; используйте реальные данные из спецификации
• При подключении к контроллеру убедитесь, что вы выбрали правильный тип контакта (НО или НЗ) - зависит от логики вашей системы
• Для повышения видимости нанесите яркую надпись “ВЫХОД” на предусмотренную поверхность
• Не устанавливайте рядом с источниками тепла или влажности - риск повреждения корпуса из-за перегрева или конденсата
• Проверяйте целостность контактов при первом включении - механический износ возможен при частом использовании
