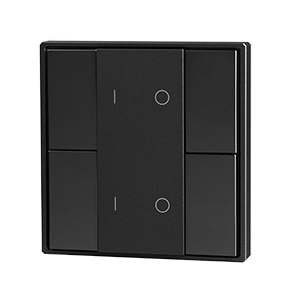

Кнопочная панель 4-х кл. (2 группы), пластиковый корпус, черный DA-SW-G2-PB | VARTON VARTA

Панель кнопочная 4-х клавиш (2 группы), пластиковый корпус, черный от VARTON и AWADA из серии SmartLight — это накладное устройство для управления освещением по протоколу DALI с двумя кнопками и светодиодной индикацией. Подходит для точечного контроля двух групп светильников в коммерческих и офисных помещениях.

Назначение и область применения

Панель кнопочная 4-х клавиш (2 группы), пластиковый корпус, черный предназначена для удалённого управления группами LED-освещения через систему DALI. Каждая из двух кнопок отвечает за одну группу: включение, выключение и регулировка яркости (диммирование). Переключение между группами осуществляется вручную с помощью поворотного переключателя на задней панели. Устройство питается по шине DALI (4 мА), что исключает необходимость отдельного источника питания. Применяется в системах умного освещения: офисах, торговых центрах, медицинских учреждениях, гостиницах.

Технические характеристики

• Тип устройства: кнопочный выключатель с DALI-интерфейсом
• Количество кнопок: 2 (по одной на каждую группу)
• Количество управляемых групп: 2
• Индикация: светодиодная (состояние включения и диммирования)
• Способ монтажа: накладной
• Материал корпуса: пластик, глянцевая отделка
• Цвет: чёрный
• Степень защиты: IP20 (защита от прикосновений, но не от воды и пыли)
• Рабочий ток: питание по шине DALI — 4 мА
• Диапазон температур: 0…+40 °C
• Гарантия: 60 месяцев
• Соответствие стандартам: Директивы ЕС 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (ЭМС)

Совместимость и монтаж

Панель кнопочная 4-х клавиш (2 группы), пластиковый корпус, черный устанавливается накладным способом и совместима с большинством стандартных декоративных рамок:

• BEKER: S1, B1, B3, B7 glass
• GIRA: Standard55, E2, Event, Esprit
• JUNG: A500, Aplus
• MERTEN: M-smart, M-Arc, M-Plan

На задней стороне расположен поворотный переключатель для выбора активной группы (Group 1 / Group 2). Для работы требуется подключение к шине DALI (двухпроводная линия). Нет необходимости в дополнительном питании — всё питание берётся из самой DALI-сети. Монтаж не требует специальных инструментов: достаточно закрепить панель на стене и подключить два провода DALI.

Безопасность и стандарты

Панель кнопочная 4-х клавиш (2 группы), пластиковый корпус, черный соответствует европейским нормам безопасности: директивам 2014/35/EC (безопасность оборудования до 1000 В переменного тока) и 2014/30/ЕС (электромагнитная совместимость). Защита IP20 обеспечивает безопасность от случайного контакта с токоведущими частями, но не защищает от влаги — применение допускается только внутри помещений.

Преимущества

• Не требует внешнего источника питания — работает от DALI-шины
• Поддерживает диммирование — позволяет плавно регулировать уровень освещения
• Светодиодная индикация показывает текущее состояние каждой группы
• Простая замена существующих кнопочных панелей благодаря универсальной совместимости с популярными рамками
• Долгий срок службы — гарантия 5 лет

Ограничения применения

• Не предназначен для использования во влажных средах (ванна, бассейн, улица) — IP20 недостаточно
• Работает только в сетях DALI; несовместим с 0–10 В, Zigbee, KNX или другими протоколами
• Температурный диапазон ограничен: ниже 0 °C возможны сбои в работе
• Не имеет механических контактов — не подходит для управления мощностью выше предела DALI (обычно до 1 А на канал)

Примеры использования

• Управление зонами освещения в офисе: одна группа — рабочие столы, вторая — конференц-зал
• Регулировка яркости в торговом зале: дневной режим vs вечерний
• Контроль подсветки в медицинском кабинете — мягкое освещение после операций
• Автоматизированные системы освещения в отелях — управление с панели у входа в номер

Практические советы

• Перед монтажом проверьте напряжение на DALI-шине — оно должно быть в пределах 16–28 В постоянного тока
• При использовании с диммерами убедитесь, что все светильники в группе поддерживают DALI-диммирование
• Не используйте панель рядом с источниками тепла — перегрев снижает надёжность электроники
• Поворотный переключатель на задней панели требует доступа — выбирайте место монтажа так, чтобы можно было легко менять группы
• При замене старой панели — сохраните маркировку проводов DALI (+ и –), чтобы не перепутать полярность
