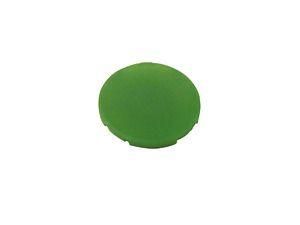

Кнопочный шильдик , зеленый пустой, M22-XD-G - 216424 EATON

Кнопочный шильдик EATON M22-XD-G - это пустой зелёный элемент для маркировки кнопочных выключателей диаметром 22 мм. Он устанавливается на монтажную плату и используется там, где требуется визуальное отличие рабочих кнопок без надписей. Подходит для сборки пультов управления в промышленном оборудовании.

Назначение и область применения

Кнопочный шильдик EATON M22-XD-G предназначен для установки на нажимные кнопочные выключатели стандарта M22. Его основная задача - визуально выделить кнопку за счёт цвета, не используя текстовую маркировку. Применяется в системах автоматизации, на пультах управления станков, конвейеров, линий производства, где важна быстрая идентификация функционального элемента по цвету.

Технические характеристики

• Диаметр: 22 мм - соответствует стандартному размеру посадочного места для кнопок M22
• Цвет: зелёный - традиционный цвет для кнопок «пуск» или «рабочий режим»
• Тип конструкции: плоский - не имеет выпуклости, подходит для компактных панелей
• Способ монтажа: монтажная плата - фиксируется через отверстие в панели, без дополнительных креплений
• Форма: круглая - совместима со всеми стандартными кнопками M22
• Степень защиты: IP00 - не обеспечивает защиту от пыли и влаги; применяется только внутри закрытых корпусов
• Маркировка: отсутствует - поверхность гладкая, можно использовать как базовый элемент для самостоятельной маркировки
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможны перепады температур и повышенная влажность
• Совместимость: с нажимными кнопочными выключателями типа M22
• Нормативный документ: IEC/EN 60947 - соответствие международным требованиям к коммутационным устройствам

Совместимость и монтаж

Шильдик EATON M22-XD-G устанавливается на кнопочные выключатели с посадочным диаметром 22 мм. Для монтажа необходимо просверлить отверстие в панели точно по размеру - 22 мм. Шильдик вставляется в отверстие до щелчка, фиксируясь за счёт внутренних защёлок. Монтаж выполняется до установки самого выключателя - шильдик является частью лицевой панели. Не требует инструментов, легко заменяется при необходимости.

Безопасность и стандарты

Кнопочный шильдик EATON M22-XD-G соответствует нормам IEC/EN 60947, что гарантирует его безопасное применение в промышленных электроустановках. Однако из-за степени защиты IP00 он не предназначен для открытых или влажных сред. Использование вне герметичных корпусов запрещено - риск поражения током или повреждения контактов.

Преимущества

• Простая замена: позволяет быстро изменить внешний вид панели без замены всей кнопки
• Цветовая идентификация: зелёный цвет сразу указывает на активную или пусковую функцию
• Гладкая поверхность: удобен для последующего нанесения собственных этикеток или лазерной маркировки
• Высокая точность изготовления: гарантированная совместимость с оригинальными кнопками Eaton и аналогами M22

Ограничения применения

• Не допускается использование во влажных, пыльных или наружных условиях - степень защиты IP00 исключает любую защиту от окружающей среды
• Подходит только для кнопок с диаметром 22 мм - несовместим с другими размерами (M16, M30 и т.д.)
• Не содержит световой индикации - не работает как сигнальный элемент, только как визуальный маркер
• Не рекомендован для мест с высокими механическими нагрузками - не усилен, может деформироваться при давлении

Примеры использования

• На пульте управления конвейером - зелёный шильдик установлен на кнопку «Старт»
• В распределительном щите - выделение кнопки включения насоса среди других серых кнопок
• На станке ЧПУ - визуальная идентификация кнопки «Ручной режим» без надписей
• В цехах с высоким уровнем шума - оператор ориентируется по цвету, а не по надписям

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть точно 22 мм +-0,1 мм
• Если нужна долговечная маркировка - нанесите её лазером или термопереносом прямо на шильдик после установки
• Не используйте этот шильдик в качестве замены кнопки - он не содержит механизма переключения
• При сборке панелей с несколькими кнопками - используйте одинаковые шильдики одной партии, чтобы избежать различий в оттенке зелёного
• Храните в сухом месте - материал не боится влаги, но влага может попасть под него при монтаже в необработанную панель
