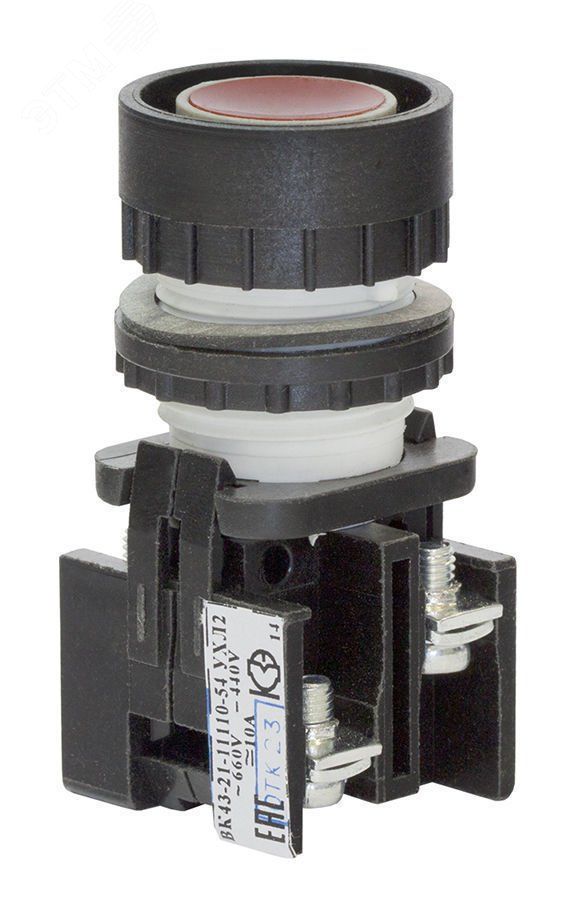

Выключатель кнопочный ВК 43-21-11110-54 УХЛ2 красн. Кашин 180111100ВК000000000 КашинЗЭА

Выключатель кнопочный ВК 43-21-11110-54 УХЛ2 красный - двухпозиционная кнопка с двумя контактами для управления электрическими цепями в условиях повышенной запыленности и влажности. Подходит для установки на панели оборудования, где требуется надежное включение и выключение сигналов управления. Бренд КЗЭА г.Кашин обеспечивает соответствие требованиям промышленной стандартизации.

Назначение и область применения

Выключатель кнопочный ВК 43-21-11110-54 УХЛ2 красный предназначен для ручного управления электрическими цепями контроля и автоматизации. Коммутирует нагрузки до 10 А при переменном напряжении до 660 В (50–60 Гц) или постоянном до 440 В. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и других промышленных устройств, где нужна простая и надежная кнопочная операция.

Технические характеристики

• Тип изделия: кнопка (не переключатель, не автоблокирующаяся)
• Количество контактов: 2 (нормально разомкнутые - NO)
• Коммутируемый ток: 10 А
• Напряжение: до 660 В AC / до 440 В DC
• Род тока: переменный и постоянный (AC/DC)
• Степень защиты: IP54 - защищена от пыли (ограниченный доступ) и брызг воды со всех сторон
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, устойчив к влажности и конденсату
• Диаметр отверстия для монтажа: 22 мм
• Конструкция толкателя: цилиндрический, плоский
• Цвет: красная кнопка, черное переднее кольцо
• Количество постов: 2 - два отдельных механизма в одном корпусе, каждый с собственным контактом
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Наличие переднего кольца: да - обеспечивает герметичную посадку в панель

Совместимость и монтаж

Выключатель кнопочный ВК 43-21-11110-54 УХЛ2 красный монтируется на лицевой панели через круглое отверстие диаметром 22 мм. Для установки используется стандартный зажимной механизм внутри корпуса - достаточно вставить кнопку в отверстие и закрутить фиксирующую гайку с тыльной стороны. Передние кольца обеспечивают плотное прилегание к поверхности панели, предотвращая попадание пыли и влаги внутрь. Нет необходимости в дополнительных креплениях или адаптерах. Совместим с панелями из металла, пластика или композита толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ 15150 для работы в условиях умеренного и холодного климата. Сертифицирован для применения в промышленных электроустановках. Выдерживает механические удары и вибрацию, характерные для производственных сред. Отсутствуют взрывозащитные функции - не применяется во взрывоопасных зонах.

Преимущества

• Двухпозиционная конструкция позволяет управлять двумя цепями одновременно - экономит место на панели
• Защита IP54 делает её пригодной для использования в цехах с высокой запыленностью или влажностью
• Красный цвет и черное кольцо обеспечивают хорошую визуальную контрастность - легко определяется местоположение кнопки
• Механизм без фиксации снижает риск случайного включения - подходит для командных операций
• Поддержка как переменного, так и постоянного тока расширяет возможности применения

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - не заменяет контакторы или рубильники
• Не имеет самоблокировки - нельзя использовать как кнопку “вкл./выкл.” с сохранением состояния
• Отсутствует световая индикация - не подходит для ситуаций, требующих визуального подтверждения состояния
• Не сертифицирован для взрывоопасных зон (Zone 1/2, Div. 1/2)
• Не рекомендован для частых циклов более 1000 в час - возможен быстрый износ контактов

Примеры использования

• Кнопка старта/останова на пульте управления конвейера
• Аварийная остановка на станке с ЧПУ
• Включение вентилятора охлаждения в шкафу управления
• Сигнализация “внимание” на панели обслуживания
• Объединённое управление двумя реле в одной точке - например, включение освещения и сигнала

Практические советы

• При монтаже проверьте глубину отверстия - оно должно быть точно 22 мм, иначе кнопка будет болтаться или не войдет
• Используйте резиновые прокладки между панелью и передним кольцом, если есть риск протечек
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить резьбу или пластиковую основу
• Для длительной эксплуатации в условиях влажности регулярно проверяйте состояние контактов - окисление может вызвать увеличение переходного сопротивления

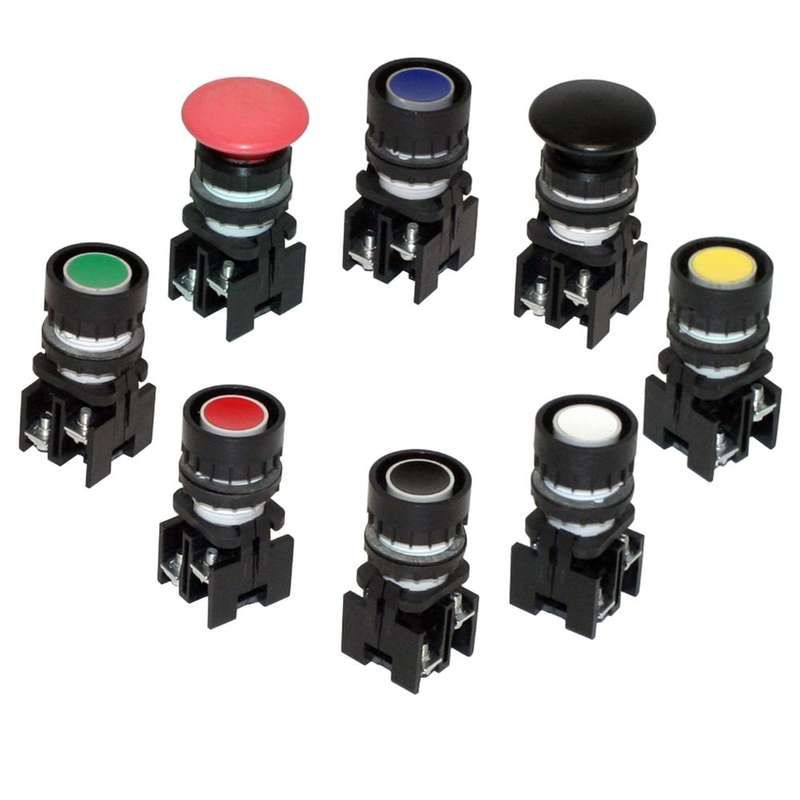

• Если вам нужна кнопка с фиксацией или индикацией - рассмотрите другие модели серии ВК, например, с пометкой “с фиксацией” или “со светодиодом”
