Выключатель кнопочный ВК 43-21-11131-54 УХЛ2 красн. гриб Кашин 180111310ВК000000000 КашинЗЭА

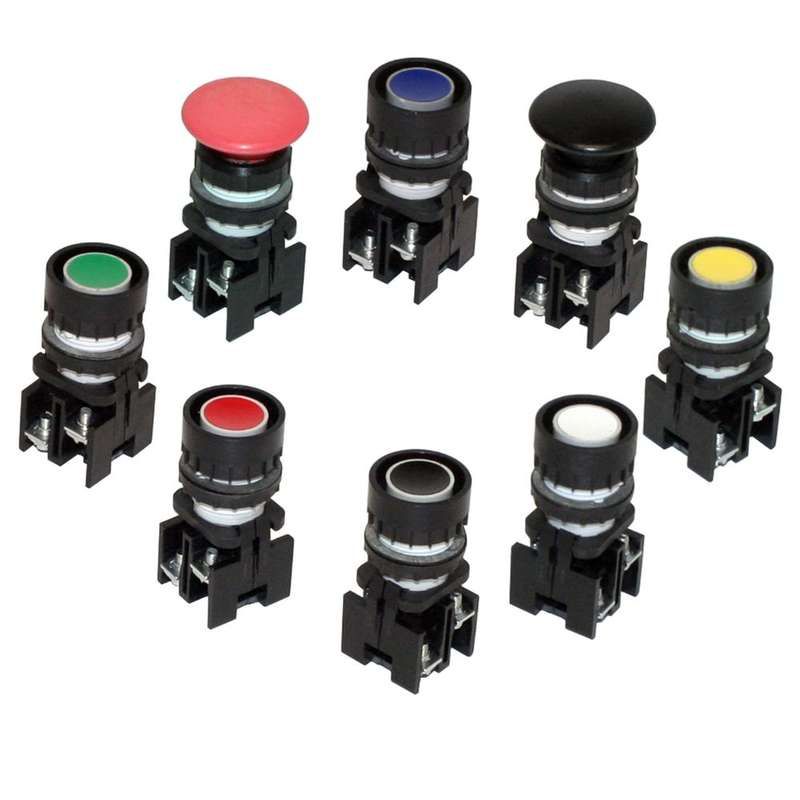

Выключатель кнопочный ВК 43-21-11131-54 УХЛ2 красный, гриб Кашин - это двухпозиционный устройство с фиксацией и грибовидным толкателем, предназначенное для управления цепями до 10 А и 660 В в условиях повышенной запыленности и влажности. Подходит для установки на панели оборудования, где требуется надежная ручная коммутация с визуальным и тактильным подтверждением состояния.

Назначение и область применения

Выключатель кнопочный ВК 43-21-11131-54 УХЛ2 красный, гриб Кашин используется для включения и выключения электрических цепей вручную. Благодаря наличию фиксации, он сохраняет установленное положение после нажатия - то есть работает как переключатель, а не как импульсная кнопка. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, в местах, где нужна четкая визуальная сигнализация состояния (красный цвет - обычно «останов» или «аварийный режим»).

Технические характеристики

• Номинальное напряжение: 660 В (переменный и постоянный ток - AC/DC)
• Номинальный ток: 10 А
• Количество контактов: 2 (один нормально замкнутый, один нормально разомкнутый - тип переключения указан в документации производителя)
• Количество постов: 2 (два независимых механизма в одном корпусе)
• Диаметр монтажного отверстия: 22 мм
• Тип толкателя: грибовидный - удобен для быстрого нажатия рукой даже в перчатках
• Фиксация: механическая - кнопка остается в нажатом состоянии до вторичного нажатия
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −25C до +40C, умеренно влажный климат, возможна эксплуатация в закрытых помещениях с контролируемой средой
• Цвет: красный толкатель, черное переднее кольцо - обеспечивает контраст и соответствие стандартам безопасности
• Монтаж: на лицевую панель через отверстие 22 мм

Совместимость и монтаж

Выключатель кнопочный ВК 43-21-11131-54 УХЛ2 красный, гриб Кашин устанавливается в панели с отверстием диаметром 22 мм. Для монтажа необходимо просверлить отверстие соответствующего размера, вставить корпус устройства и зафиксировать его с помощью штатного крепления - резьбового кольца с гайкой из комплекта. Передние кольца обеспечивают плотное прилегание к поверхности панели и предотвращают проворачивание. Оба поста имеют собственные контактные группы - можно использовать каждый независимо. Кабель подводится снизу через входные отверстия в корпусе. Максимальное сечение жил - до 2,5 мм2 (по рекомендациям производителя).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 по климатическому исполнению УХЛ2. Степень защиты IP54 позволяет применять его в условиях, где возможны брызги воды и наличие пыли - например, на производственных площадках, в цехах, на объектах ЖКХ. Цветовая маркировка (красный) соответствует общепринятой практике для аварийных остановов. Напряжение 660 В и ток 10 А позволяют работать с большинством силовых цепей промышленного оборудования, однако не предназначено для высоких частотных нагрузок или импульсных токов выше номинала.

Преимущества

• Двухпозиционная конструкция с фиксацией - вместо двух однокнопочных устройств используется одно, экономя место на панели
• Грибовидный толкатель легко нажимается даже в перчатках - повышает скорость реакции в экстренных ситуациях
• Защита IP54 снижает риск отказа из-за пыли и влаги - увеличивает срок службы в сложных условиях
• Черное переднее кольцо и ярко-красный толкатель обеспечивают хорошую видимость и соответствие правилам безопасной эксплуатации
• Произведён компанией КЗЭА г.Кашин - известным производителем промышленной аппаратуры с проверенной долговечностью

Ограничения применения

• Не предназначен для установки в открытых зонах с прямым воздействием дождя или струй воды - IP54 не гарантирует герметичность при напорной мойке
• Не следует использовать в средах с агрессивными химикатами, маслами или паром - материал корпуса не рассчитан на такие условия
• Не имеет световой индикации - нельзя использовать там, где требуется визуальное подтверждение состояния через светодиод
• Контакты не рассчитаны на частые включения/выключения более 1000 раз в час - длительная работа в режиме импульсов сокращает срок службы
• Не совместим с панелями толще 8–10 мм - из-за ограниченной длины крепёжного элемента

Примеры использования

• Автоматическая линия производства: кнопка «Стоп» на пульте управления станком
• Щит управления насосной станцией: переключение между ручным и автоматическим режимом
• Подъёмник или элеватор: аварийная остановка с фиксацией
• Конвейерная система: управление включением/выключением секций с двумя независимыми цепями

Практические советы

• При монтаже обязательно используйте штатные прокладки и затягивайте крепёж равномерно - перекос может привести к заклиниванию толкателя
• Проверьте сечение кабеля перед подключением - превышение допустимого значения может вызвать нагрев и выход из строя контактов
• Если планируете использовать в холодном помещении, убедитесь, что температура не опускается ниже −25C - при этом изделие сохраняет работоспособность, но пластик становится менее эластичным
• Для обслуживания: отключите питание, затем открутите заднюю крышку - доступ к контактам осуществляется без демонтажа всего устройства
• При замене аналога - всегда сверяйте диаметр монтажного отверстия (22 мм) и тип фиксации - другие модели с грибовидным толкателем могут иметь другой шаг резьбы или глубину посадки
