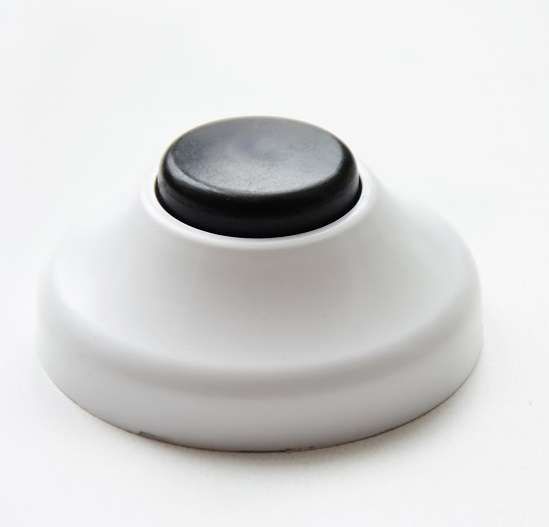

Выключатель кнопочный HEGEL А1-01 И

Выключатель кнопочный A1-01И от HEGEL предназначен для управления слаботочными цепями - например, включения домашнего звонка или сигналов на пульте охранной системы. Это надёжное устройство с проверенной конструкцией, подходящее для постоянного использования в жилых и офисных помещениях.

Назначение и область применения

Выключатель кнопочный A1-01И используется исключительно для кратковременного замыкания слаботочных цепей. Он не рассчитан на управление силовым оборудованием. Подходит для:

• дверных звонков в квартирах, частных домах и офисах;
• сигнальных систем - вызова персонала, оповещений, аварийных кнопок;
• слаботочных схем с напряжением до 250 В переменного тока.

Устанавливается в местах доступа: возле входных дверей, на стене в холле, у рабочих мест.

Технические характеристики

• Номинальное напряжение: 250 В AC - максимальная величина, которую выдерживает контактная группа;
• Номинальный ток: 0,4 А - предельный ток при коммутации; превышение может привести к залипанию контактов;
• Тип установки: открытая - корпус крепится прямо на поверхность стены без штробления;
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду, что позволяет использовать его даже во влажных зонах (например, в тамбурах);
• Материал корпуса: ударопрочный пластик, устойчивый к механическим воздействиям и УФ-излучению.

Совместимость и монтаж

Выключатель кнопочный A1-01И совместим со всеми типами слаботочных проводов: медным многожильным или одножильным сечением до 1,5 мм2. Для подключения используются винтовые зажимы внутри корпуса.

Монтаж выполняется в два этапа:

1. Закрепите основание на стене саморезами через отверстия в фланце (диаметр отверстий - 4 мм);
2. Подсоедините провода к клеммам L и N (не путать с высоковольтными цепями!), затем закройте крышку.

Рабочий механизм имеет автоматический возврат - после нажатия кнопка возвращается в исходное положение собственным пружинным механизмом.

Безопасность и стандарты

A1-01И соответствует требованиям ГОСТ Р МЭК 60947-5-1 для аппаратов управления. Применение устройства вне указанных параметров (выше 250 В/0,4 А) запрещено. Корпус выполнен из самозагасающего материала, не поддерживающего горение.

Преимущества

• Герметичная конструкция (IP67) обеспечивает долгую работу в условиях повышенной влажности и пыли;
• Простота монтажа - не требует ни углублений, ни специальных коробок;
• Надёжный контакт - серебросодержащие элементы снижают окисление и увеличивают срок службы;
• Яркая метка на кнопке - легко найти в темноте или при спешке.

Ограничения применения

• Не применяйте для управления освещением, двигателями, нагревателями - мощность выше 100 Вт недопустима;
• Запрещена работа в средах с агрессивными газами, щелочами или растворителями - материал корпуса не устойчив к химическому воздействию;
• Не используйте в качестве постоянно замкнутого контакта - длительное нажатие свыше 1 минуты может повредить внутренний механизм.

Примеры использования

• Домашний дверной звонок с питанием от трансформатора 8–12 В;
• Аварийная кнопка вызова охранника в торговом центре;
• Сигнал «запущен процесс» на производственном участке с использованием маломощного реле;
• Система оповещения в детском саду - кнопка у выхода, соединённая с колонкой.

Практические советы

• Перед монтажом убедитесь, что цепь обесточена - даже при низком токе есть риск поражения при пробое изоляции;
• Выбирайте место установки так, чтобы кнопка была видна и доступна, но не находилась рядом с источниками тепла (батареи, печи);
• При подключении к длинному кабелю (>50 м) учтите потери напряжения - они могут сделать звонок слишком тихим;
• A1-01И от HEGEL - это классическая модель, которая уже десятки лет работает в России. Выбирайте её, когда нужна простота, а не модернизация.
