Коллектор 1' х 3 выхода 1/2' НР с вентилями - VTc.560.N.0603 VALTEC O56004063

Коллектор VALTEC VTC.560 - это надёжное устройство для равномерного распределения теплоносителя или воды по трём контурам с возможностью точной регулировки расхода. Латунный никелированный корпус обеспечивает долгий срок службы в системах отопления и водоснабжения. Артикул o56004063 соответствует модели VTC.560, предназначенной для монтажа в замкнутых контурах.

Назначение и область применения

Коллектор VALTEC VTC.560 используется для распределения потока жидкости от одного основного трубопровода к трем ответвлениям. Подходит для:

• систем теплого пола - позволяет выравнивать температуру по зонам;
• радиаторного отопления - обеспечивает балансировку нагрузки между радиаторами;
• горячего и холодного водоснабжения - служит распределителем с возможностью перекрытия отдельных линий.

Устанавливается преимущественно на обратном трубопроводе, чтобы рабочая среда поступала под золотник вентиля. В системах водопровода вентили используются исключительно как запорная арматура - полностью открытые или закрытые положения.

Технические характеристики

• Число выходов: 3 штуки, диаметром 1/2 дюйма с наружной резьбой НР
• Вход: 1 дюйм, внутренняя резьба - для подключения к главному трубопроводу
• Материал: латунь никелированная - устойчив к коррозии, легко моется
• Рабочее давление: до 10 бар - безопасно для систем с высокой гидростатикой
• Макс. температура: 110 C - совместим с большинством систем водяного отопления
• Пропускная способность (Kvs): 2,7 м³/ч - достаточна для жилых помещений и малых коммерческих объектов
• Расстояние между выходами: 36 мм - стандартизировано для удобного монтажа и компактной сборки
• Регулирование: каждый выход оснащён вентилем с механическим управлением
• Ресурс вентилей: около 8 000 циклов открывания/закрывания
• Среда: вода, неагрессивные жидкости - не предназначена для масла, химических растворителей

Совместимость и монтаж

Коллектор VALTEC VTC.560 имеет резьбовые соединения - подключается напрямую к трубам с наружной резьбой 1/2" через фум-ленту или герметик. Входной патрубок 1" с внутренней резьбой требует переходника или муфты при подсоединении к трубам с наружной резьбой.

Монтаж выполняется вертикально или горизонтально. Для правильной работы рекомендуется установка на обратном трубопроводе. Расстояние между выходами 36 мм позволяет использовать стандартные комплекты труб и фитингов без дополнительных адаптеров.

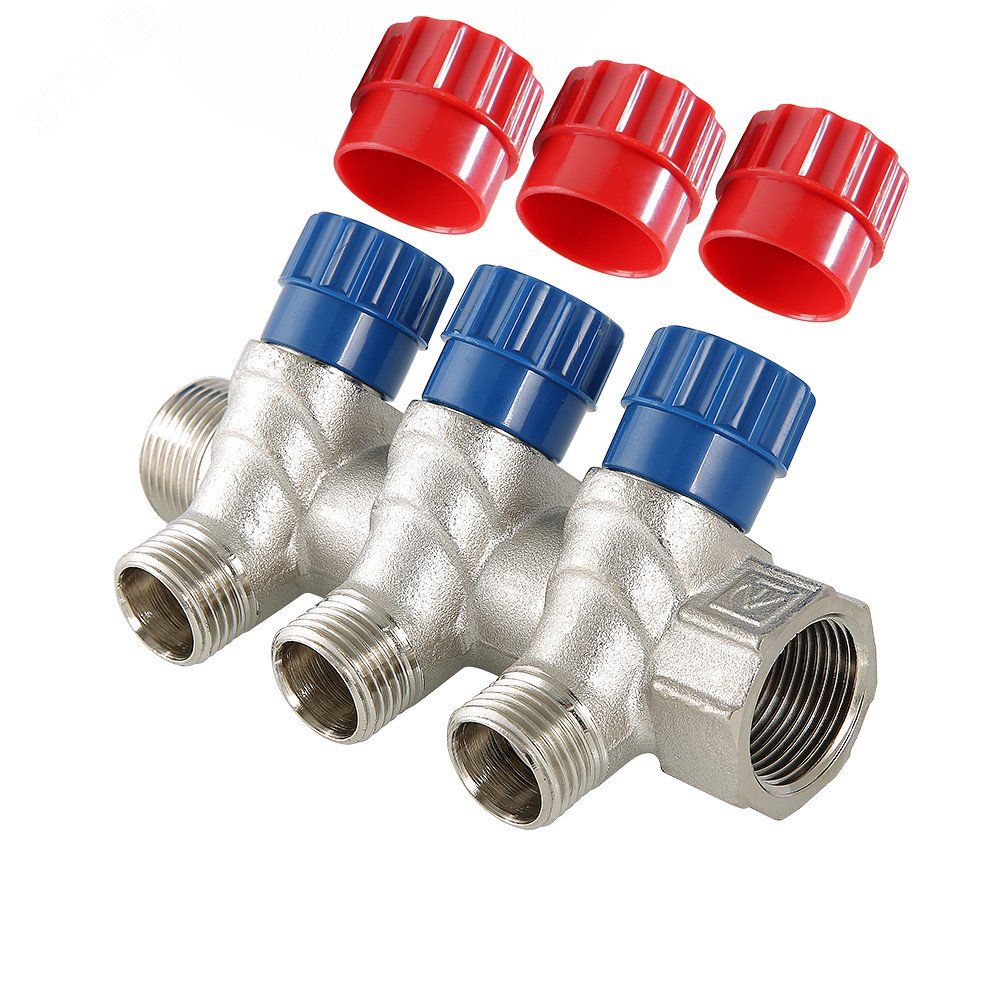

Каждый вентиль имеет цветную ручку: красная - для подачи горячей среды, синяя - для обратки или холодной воды. Это упрощает идентификацию контуров при обслуживании.

Безопасность и стандарты

Коллектор изготовлен из латуни, соответствующей требованиям EN 12165 для материалов в системах водоснабжения и отопления. Рабочие параметры (давление 10 бар, температура 110 C) обеспечивают безопасную эксплуатацию в бытовых и легких коммерческих системах. Не содержит свинца в опасных концентрациях.

Преимущества

• Никелированное покрытие защищает от окисления и облегчает очистку
• Вентили позволяют точно балансировать расход по каждому контуру - снижают риск перегрева или недостаточной теплоотдачи
• Ремонтопригодная конструкция - можно заменить вентиль без демонтажа всего коллектора
• Цветовая маркировка ручек повышает удобство обслуживания и минимизирует ошибки при работе
• Стандартный шаг 36 мм между выходами совместим с большинством готовых решений от других производителей

Ограничения применения

• Не применяется в системах с агрессивными средами - масло, спирты, щелочи, кислоты
• Вентили нельзя использовать для частичной регулировки в системах холодного/горячего водоснабжения - только как запорные устройства
• Максимальная подача 3,3 м³/ч ограничивает применение в крупных промышленных системах
• Не рассчитан на постоянное давление выше 10 бар - требуется установка предохранительного клапана в системах с насосами повышенной мощности

Примеры использования

• В доме площадью 150 м² - один коллектор распределяет теплоноситель по четырём контурам теплого пола (три активных + один резервный)
• На этаже офисного здания - три радиатора подключены к одному коллектору, каждый вентиль настроен на нужную температуру помещения
• В котельной - коллектор установлен на обратке системы отопления, позволяет отключать один контур для ремонта без остановки всей системы

Практические советы

• Перед монтажом проверьте соответствие резьбы: вход 1" внутренняя - используйте переходники, если ваш трубопровод имеет наружную резьбу
• Герметизируйте все резьбовые соединения фум-лентой или анаэробным герметиком - особенно важно при высоких температурах
• При первом запуске системы медленно открывайте вентили - это предотвращает гидроудары
• Регулярно проверяйте затяжку вентилей - при длительной эксплуатации возможна утечка через сальник
• Для систем с мягкими трубами (PEX, PERT) используйте опорные кронштейны - вес коллектора может вызывать провисание
• Артикулы o56004063 и VTC.560.n.0603 - это одна и та же модель; при заказе указывайте любой из них
