Коллектор 3/4' х 3 выхода 1/2' НР с вентилями - VTc.560.N.0503 VALTEC O56004053

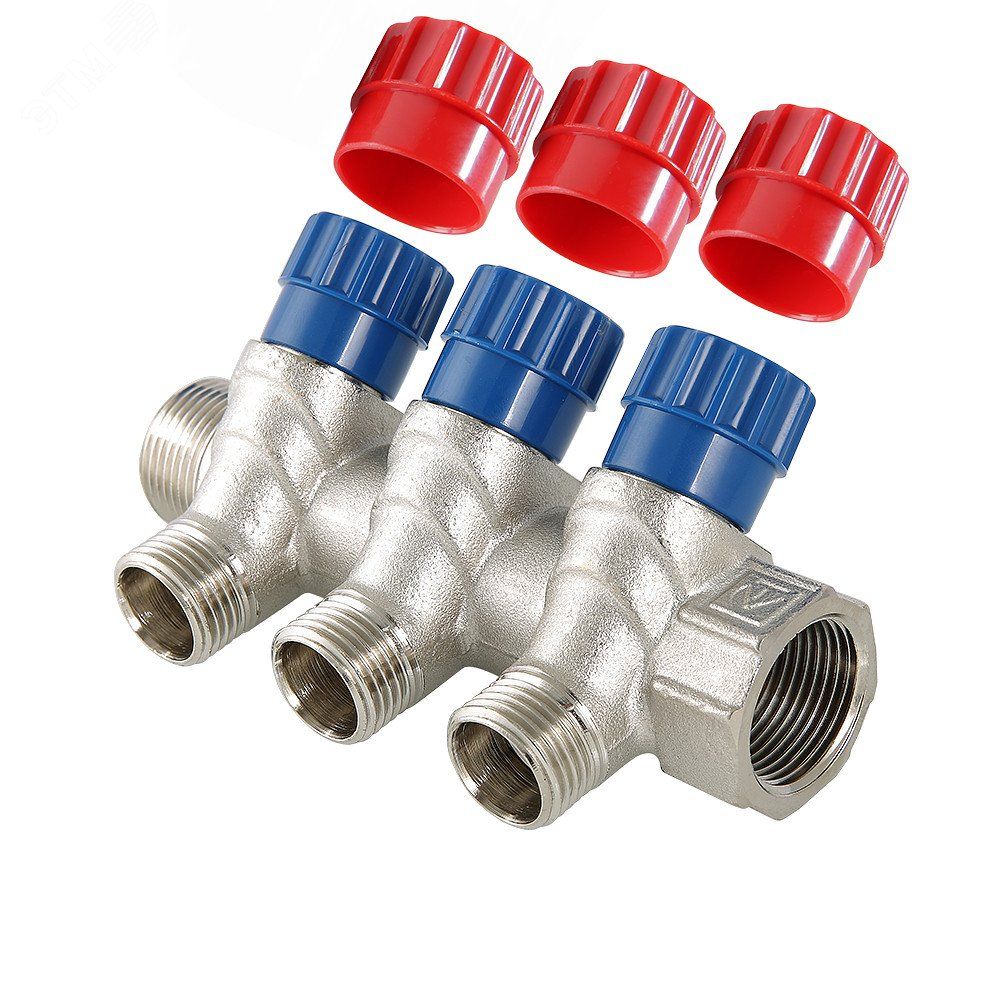

Коллектор VALTEC VTC.560 - латунный никелированный распределительный узел с одним входом 3/4 дюйма и тремя выходами 1/2 дюйма с наружной резьбой и вентилями. Подходит для балансировки потоков в системах теплого пола, радиаторного отопления и водоснабжения. Каждый выход оснащён вентилем для точечного контроля расхода.

Назначение и область применения

Коллектор VALTEC VTC.560 используется для равномерного распределения теплоносителя или воды по нескольким контурам. Применяется в системах:

• теплых полов - для балансировки температурного режима по зонам;
• радиаторного отопления - при подключении нескольких радиаторов к одному трубопроводу;
• горячего и холодного водоснабжения - как распределительный узел с возможностью перекрытия отдельных линий.

Устанавливается на обратном трубопроводе, чтобы рабочая среда поступает под золотник вентиля - это обеспечивает стабильную работу и снижает гидравлический шум.

Технические характеристики

• Материал корпуса: латунь с никелевым покрытием - устойчив к коррозии и износу;
• Вход: 3/4 дюйма, внутренняя резьба;
• Выходы: три штуки, по 1/2 дюйма, наружная резьба;
• Расстояние между осями выходов: 36 мм - позволяет удобно размещать трубы без перегибов;
• Коэффициент пропускной способности (Kvs): 2,7 м³/ч - определяет максимальный поток через весь узел;
• Вентили: механические, с ручным управлением, ресурс - до 8 000 циклов открывания/закрывания;
• Ремонтопригодный: можно заменить вентиль без демонтажа всего коллектора.

Совместимость и монтаж

Коллектор VALTEC VTC.560 совместим с медными, полиэтиленовыми и металлопластиковыми трубами, имеющими соответствующую наружную резьбу 1/2 дюйма. Для герметизации используйте льняную нить с уплотнителем или фум-ленту.

Подключение выполняется на обратном трубопроводе системы отопления. В системах водоснабжения вентили работают только в двух положениях - полностью открыты или закрыты; регулирование расхода не рекомендуется.

Не допускается установка в местах с постоянным давлением выше 10 бар или температурой свыше 90 C.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для компонентов систем отопления и водоснабжения. Материалы сертифицированы для контакта с питьевой водой. Никелированное покрытие предотвращает образование налёта и облегчает очистку.

Преимущества

• Точные вентили позволяют сбалансировать нагрузку по каждому контуру - повышает эффективность отопления и комфорт;
• Никелированная поверхность - долговечна, легко моется, не теряет внешний вид;
• Ремонтопригодность - при выходе из строя одного вентиля достаточно заменить его, а не весь коллектор;
• Стандартное расстояние между выходами (36 мм) - совместимо с большинством комплектующих и крепёжных решёток.

Ограничения применения

• Не предназначен для работы с агрессивными средами - например, с растворами хлора или кислот;
• В системах водоснабжения вентили нельзя использовать для частичной регулировки - только как запорную арматуру;
• Не рассчитан на высокие импульсы давления - не применяйте там, где есть гидроудары;
• Максимальная температура рабочей среды - 90 C, давление - 10 бар.

Примеры использования

• В доме с тёплым полом на трёх этажах - каждый контур подключён к своему выходу коллектора, вентили настраивают температуру в каждой комнате;
• На участке с четырьмя радиаторами - два подключены к двум выходам, один выход зарезервирован для будущего расширения;
• В котельной - коллектор установлен на обратке перед насосом, вентили используются для отключения отдельных контуров при обслуживании.

Практические советы

• Перед монтажом проверьте соответствие наружной резьбы выходов и труб - не используйте переходники с большим люфтом;
• При первом запуске системы открывайте все вентили на 1/4 оборота, затем постепенно доводите до нужного уровня - так легче добиться баланса;
• Для систем водоснабжения всегда оставляйте вентили полностью открытыми - частичное перекрытие вызывает эрозию седла и протечки;
• При замене вентиля отключите всю систему, слейте воду и используйте новый уплотнитель - старые прокладки теряют эластичность после первого использования.
