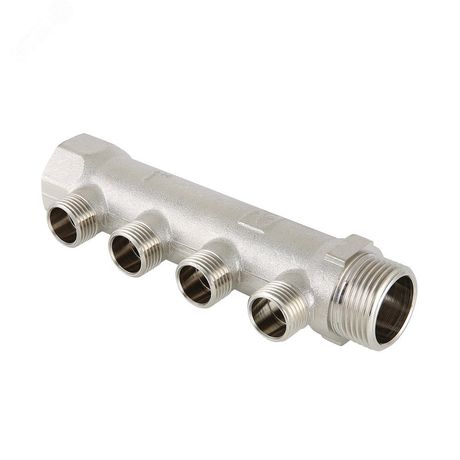

Коллектор 3/4' х 4 выхода 1/2' НР - VTc.500.N.0504 VALTEC O50004154

Коллектор латунный 3/4 дюйма с 4 выходами 1/2 дюйма от VALTEC (арт. VTC.500.N.0504) предназначен для равномерного распределения воды или другого теплоносителя в системах отопления и водоснабжения. Латунь никелированная обеспечивает долговечность, а резьбовые соединения упрощают монтаж.

Назначение и область применения

Коллектор латунный 3/4 дюйма с 4 выходами 1/2 дюйма используется для организации циркуляции теплоносителя в системах:

• тёплых полов - распределение воды по нескольким контурам;
• радиаторного отопления - подключение нескольких радиаторов к одному трубопроводу;
• горячего и холодного водоснабжения - разводка воды к точкам потребления.

Подходит для закрытых систем с принудительной циркуляцией. Материал выдерживает постоянную работу с водой и неагрессивными жидкостями.

Технические характеристики

• Основной вход: резьба 3/4" внутренняя (ВН)
• Выходы: 4 штуки, резьба 1/2" наружная (EK)
• Материал: латунь никелированная - устойчив к коррозии, легко моется
• Рабочее давление: до 16 бар
• Макс. температура: до 130 C
• Пропускная способность (Kvs): 9,0 м³/ч
• Расстояние между осями выходов: 36 мм
• Исполнение: без рукояток - управление осуществляется через внешние клапаны или термостатические головки
• Срок службы: до 50 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Коллектор VTC.500.N.0504 совместим с фитингами и компонентами системы VALTEC, имеющими наружную резьбу 1/2".

Как установить:

• Входной патрубок 3/4" ВН подключается к основному трубопроводу с помощью переходника или муфты с соответствующей резьбой.
• На каждый из четырёх выходов 1/2" EK накручиваются запорные клапаны, термостатические головки или другие элементы управления.
• Для жесткого крепления к стене используйте кронштейны VTC.130.N.0500 или VTC.130.IN.0600 - они фиксируют коллектор за резьбовой частью, предотвращая перегрузку на соединения.
• Убедитесь, что трубы не создают механическую нагрузку на коллектор - все соединения должны быть свободно затянуты без перекосов.

Безопасность и стандарты

Коллектор латунный 3/4 дюйма с 4 выходами 1/2 дюйма изготовлен в соответствии с требованиями к материалам для систем водоснабжения и отопления. Никелирование поверхности снижает риск образования отложений и облегчает гигиеническое обслуживание. Соответствует нормам для контакта с питьевой водой.

Преимущества

• Никелированная латунь - прочнее обычной меди, не окисляется, сохраняет внешний вид десятилетиями.
• Стандартное расстояние между выходами (36 мм) позволяет удобно размещать термостатические клапаны и не требует специальных адаптеров.
• Высокая пропускная способность (9 м³/ч) подходит даже для крупных систем с 4–6 контурами.
• Отсутствие рукояток делает конструкцию компактной - идеально для монтажа в нишах и шкафах.

Ограничения применения

• Не применяется в системах с агрессивными средами - кислоты, щелочи, масла, антифризы на основе этиленгликоля (не указаны в допущенной среде).
• Не предназначена для паровых систем - максимальная температура 130 C рассчитана на воду, а не на перегретый пар.
• Запрещено применять с высоким уровнем жесткости воды без предварительной фильтрации - возможен быстрый износ резьбовых соединений.
• Не является регулирующим устройством - требуется установка отдельных клапанов для балансировки и контроля расхода.

Примеры использования

• В частном доме: один коллектор подключён к котлу, от него идут четыре контура тёплого пола в комнатах.
• В многоквартирном здании: на этаже установлен коллектор, который распределяет горячую воду на три радиатора и одну точку ГВС.
• В офисе: два коллектора (по одному на каждую сторону помещения) обеспечивают равномерный нагрев по всему периметру.

Практические советы

• Перед монтажом проверьте соответствие резьбы - наружная EK на выходах должна плотно подходить к внутренней резьбе клапанов. Не используйте герметик на резьбе, если она уже имеет уплотнительную прокладку.
• При сборке системы сначала подсоедините коллектор к магистрали, затем - к контурам. Это исключит перекосы и повреждение резьбы.
• Для систем с длительным периодом работы (например, круглогодичное отопление) рекомендуется установка фильтра перед входом коллектора.
• При замене одного из выходов - не перетягивайте соединения. Латунь мягкая, и избыточный момент может вызвать трещины.
• Артикул VTC.500.N.0504 - это тот же коллектор, что и o50004154. Оба номера используются в каталогах VALTEC - ориентируйтесь на артикул при заказе.
