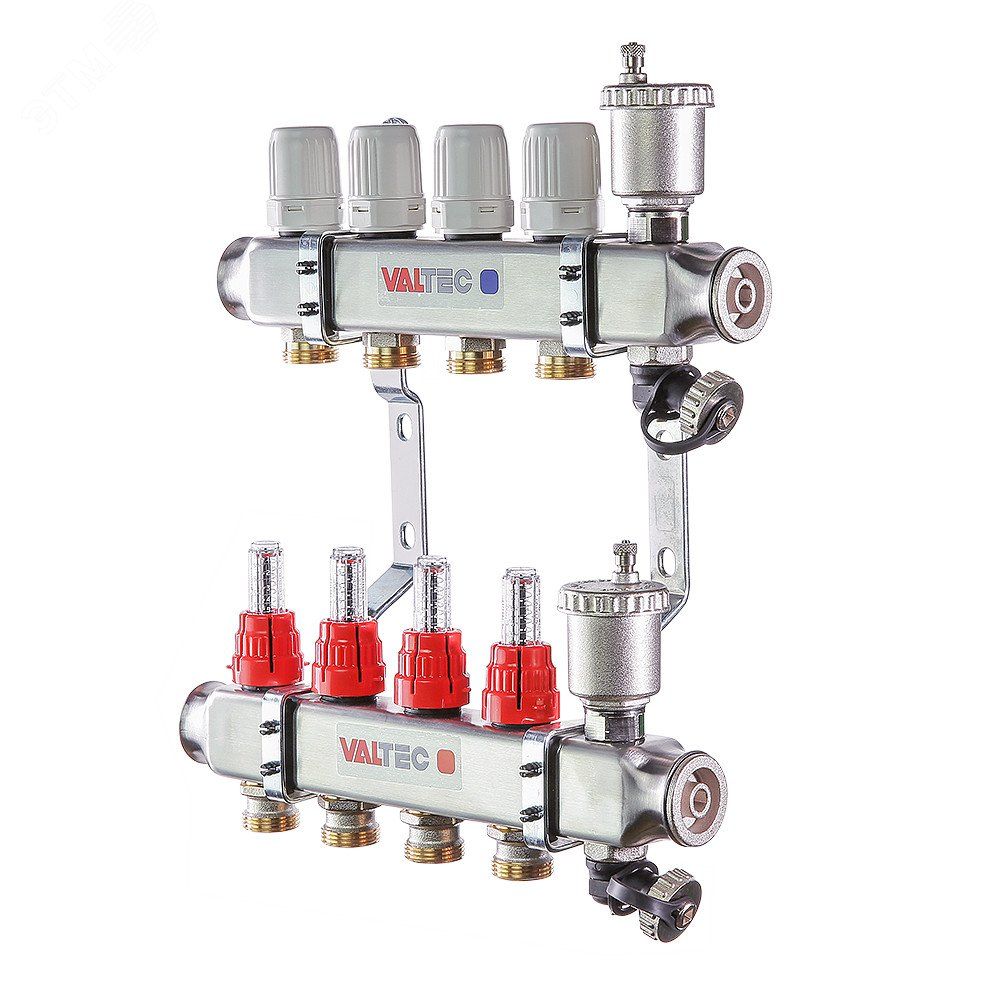

Коллекторная группа нержавеющая сталь 1' х 7 выходов 3/4' ЕК с расходомером - VTc.586.EMNX.0607 VALTEC IV586M607X

Коллекторная группа из нержавеющей стали с 7 выходами 3/4 дюйма с расходомером VTC.586.EMNX.0607 предназначена для равномерного распределения теплоносителя в системах водяного отопления - как по контурам тёплых полов, так и по радиаторам. Благодаря материалу из нержавеющей стали и точной сборке, этот коллектор надёжно работает в длительном режиме даже при высоких нагрузках.

Назначение и область применения

Коллекторная группа из нержавеющей стали с 7 выходами 3/4 дюйма с расходомером используется для управления потоком теплоносителя в системах отопления. Подходит для:

• распределения тепла по семи контурам напольного отопления;
• балансировки работы нескольких радиаторов;
• систем с принудительной циркуляцией и постоянным давлением до 8 бар.

Область применения - жилые дома, офисы, коммерческие помещения с водяным отоплением. Не применяется в системах с паровым теплоносителем или температурой выше 90 C.

Технические характеристики

• Количество выходов: 7 (все - 3/4" EK);
• Материал корпуса: нержавеющая сталь AISI 304;
• Резьба входа: 1" внутренняя (ВР);
• Резьба выходов: наружная EK ("евроконус");
• Рабочее давление: до 8 бар;
• Макс. температура: 90 C;
• Макс. подача: 2,5 м³/ч;
• Межосевое расстояние: 200 мм;
• Расстояние между выходами: 50 мм;
• Тип соединения: резьбовое;
• Управление: на подающем коллекторе - ручные клапаны с расходомерами; на обратном - запорные клапаны (можно подключить сервоприводы);
• Комплектация: автоматический воздухоотводчик, дренажный поворотный кран, торцевые пробки.

Фитинги и клапаны изготовлены из латуни CW617N, уплотнители - из EPDM 70Sh, что обеспечивает долгий срок службы при контакте с водой и антифризом.

Совместимость и монтаж

Подключение труб к выходам выполняется через фитинги стандарта “евроконус” (EK). Для монтажа требуется:

• резьбовой инструмент для затяжки 3/4" EK;
• доступ к основному трубопроводу с резьбой 1";
• учёт межосевого расстояния 200 мм - важно при размещении в шкафу или нише;
• не менее 50 мм свободного пространства между выходами для удобства подключения гибких шлангов.

На обратную сторону коллектора можно установить электротермические сервоприводы - они совместимы с ручными запорными клапанами. Перед первым запуском системы необходимо удалить воздух через автоматический воздухоотводчик и проверить герметичность всех соединений.

Преимущества

• Нержавеющая сталь AISI 304 - устойчивость к коррозии, особенно важна при использовании воды с повышенной жесткостью;
• Наличие расходомеров позволяет точно балансировать каждый контур, снижает перегрев в одних зонах и холод в других;
• Автоматический воздухоотводчик исключает необходимость ручного спуска воздуха;
• Поворотный дренажный кран даёт возможность слить теплоноситель без демонтажа всей группы;
• Горячештампованные латунные детали обеспечивают прочность и точность формы без сварных швов.

Ограничения применения

• Не предназначен для систем с температурой выше 90 C - риск деформации уплотнителей;
• Не использовать в системах с паром или агрессивными химическими средами;
• Максимальная подача 2,5 м³/ч - при превышении возможна потеря точности расходомеров;
• Резьба 1" на входе требует переходника, если основной трубопровод имеет другой тип подключения (например, фланец или сварку);
• Не рекомендуется для открытых систем с постоянным пополнением воды - увеличивается риск окисления и образования осадка внутри.

Примеры использования

• В частном доме - распределение тепла по 7 контурам тёплого пола с разной площадью покрытия;
• В многоквартирном доме - управление отоплением в 7 отдельных квартирах через один общий стояк;
• В офисном здании - балансировка радиаторов в 7 зонах с разной тепловой нагрузкой;
• В системах с насосом малой мощности - использование расходомеров для компенсации низкого напора.

Практические советы

• Перед монтажом проверьте, чтобы все резьбы были чистыми - грязь в 3/4" EK может повредить уплотнительные кольца;
• Затягивайте фитинги рукой, затем доверните на ¼ оборота ключом - переусиливать нельзя, есть риск трещины в латуни;
• Если система будет работать зимой в необогреваемом помещении - обязательно слейте воду через дренажный кран;
• Расходомеры показывают реальный поток в литрах/час - используйте эти данные для настройки температурных зон;
• Артикулы VTC.586.EMNX.0607 и IV586M607X - это одна и та же модель, просто разные обозначения от поставщиков.
