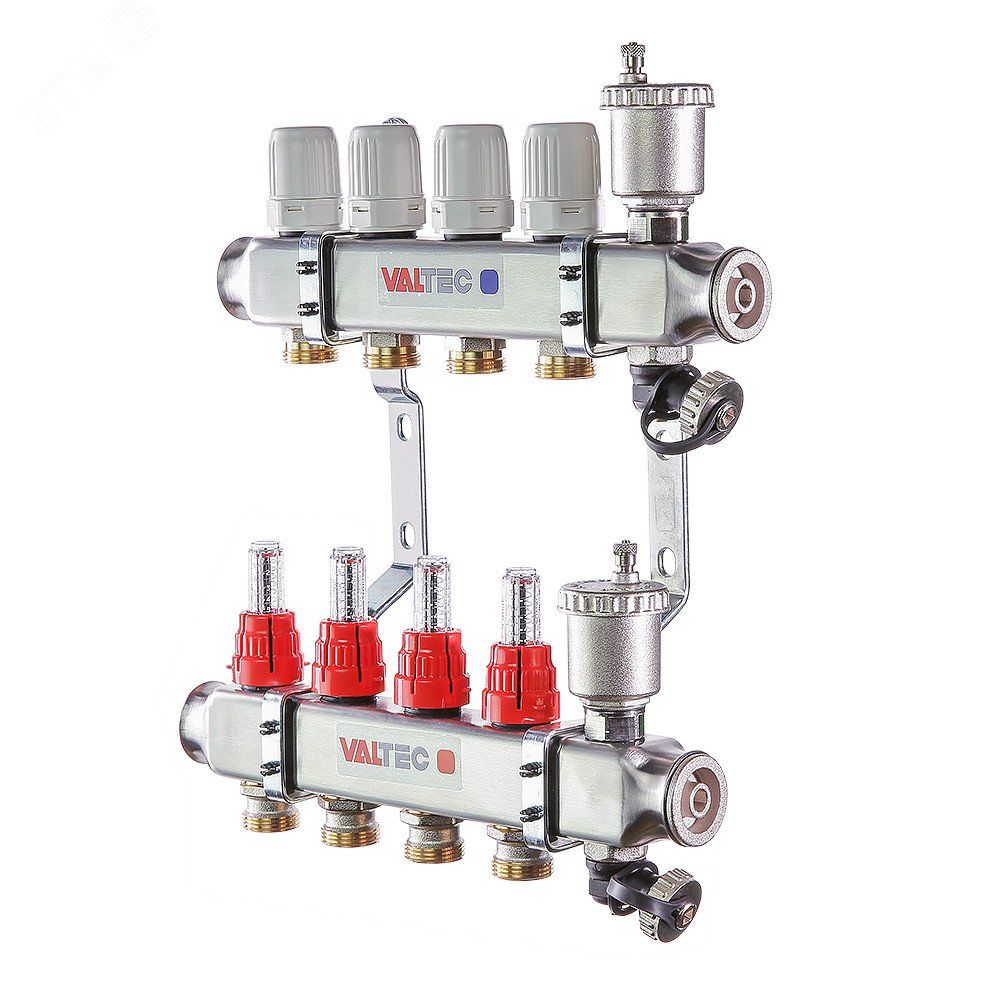

Коллекторная группа нержавеющая сталь 1' х 8 выходов 3/4' ЕК с расходомером - VTc.586.EMNX.0608 VALTEC IV586M608X

Коллекторная группа из нержавеющей стали с 8 выходами 3/4 дюйма с расходомером от VALTEC предназначена для равномерного распределения теплоносителя в системах водяного отопления - как по радиаторам, так и по контурам тёплого пола. Артикулы iv586m608x и vtc.586.emnx.0608 обеспечивают надёжную работу в условиях высокой нагрузки благодаря материалу корпуса и точной компоновке.

Назначение и область применения

Эта коллекторная группа используется для управления потоком теплоносителя в закрытых системах отопления. Подходит для двух типов систем: радиаторного отопления и напольного тёплого пола. На подающем коллекторе установлены расходомеры и регулируемые клапаны - они позволяют выставлять нужный расход на каждом контуре. Обратный коллектор оснащён запорными клапанами, на которые можно установить сервоприводы для автоматического управления. Группа работает в системах с принудительной циркуляцией.

Технические характеристики

• Количество выходов: 8
• Размер выходов: 3/4" EK (евроконус)
• Рабочее давление: до 8 бар
• Максимальная температура теплоносителя: 90 C
• Максимальная подача: 2,5 м³/ч
• Условный диаметр входа: 1"
• Тип резьбы: внутренняя (ВР) на входе, наружная EK на выходах
• Межосевое расстояние между выходами: 200 мм
• Расстояние между соседними выходами: 50 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Фитинги и клапаны: латунь CW617N
• Уплотнения: EPDM 70Sh
• Тип соединения: резьбовое
• Тип рукояток: вентили

Совместимость и монтаж

Выходы коллекторной группы имеют наружную резьбу стандарта EK (евроконус) - совместимы с фитингами этого типа. Для подключения контуров используются специальные переходники EK, которые плотно заходят в резьбовой патрубок без дополнительной герметизации. Входной патрубк 1" с внутренней резьбой ВР позволяет подключить трубу диаметром DN25 (обычно ¾" наружная резьба). Коллектор крепится на стену или монтируется в шкаф. Расстояние между выходами 50 мм обеспечивает удобство сборки даже при использовании гофрированных труб. Автоматический воздухоотводчик и дренажный кран расположены в верхней части - доступны для обслуживания без демонтажа.

Безопасность и стандарты

Коллектор соответствует требованиям европейских норм для систем отопления. Латунные детали CW617N и уплотнения EPDM подходят для работы с питьевой водой. Нержавеющая сталь AISI 304 устойчива к коррозии и не выделяет вредных веществ при нагреве. Работает в рамках допустимых значений давления и температуры, указанных в документации.

Преимущества

• Корпус из нержавеющей стали - долгий срок службы, особенно в агрессивных средах
• Расходомеры на подающем коллекторе позволяют точно балансировать каждый контур
• Запорные клапаны на обратном коллекторе легко заменяются на сервоприводы для автоматических систем
• Встроенный воздухоотводчик предотвращает завоздушивание без участия пользователя
• Дренажный кран даёт возможность слить систему перед ремонтом или зимней остановкой
• Горячая штамповка деталей гарантирует прочность и однородность материала

Ограничения применения

• Не предназначен для систем с давлением выше 8 бар - требуется установка предохранительного клапана
• Максимальная температура 90 C исключает применение в паровых или высокотемпературных системах
• Подходит только для закрытых систем с насосной циркуляцией - не работает в самотёчных сетях
• Не рекомендовано использование в системах с агрессивными химическими добавками в теплоносителе
• Резьба EK требует использования именно этих фитингов - адаптеры других стандартов не обеспечивают герметичность

Примеры использования

• Распределение теплоносителя по 8 контурам тёплого пола в частном доме площадью до 200 м²
• Балансировка радиаторов в многоквартирном доме с индивидуальным тепловым пунктом
• Объединение нескольких групп радиаторов в одном этаже с возможностью ручной настройки температуры
• Система отопления в офисном помещении с зонированием по помещениям и управлением через сервоприводы

Практические советы

• Перед монтажом проверьте соответствие диаметра подводящих труб - вход 1" требует трубы DN25
• При подключении используйте только фитинги EK - другие типы (например, NPT) вызовут протечки
• Устанавливайте коллектор вертикально, чтобы воздухоотводчик работал эффективно
• Регулярно открывайте дренажный кран один раз в сезон для удаления осадка
• Если планируете автоматизацию - выбирайте сервоприводы с резьбой, совместимой с запорным клапаном (M30×1,5)
• При монтаже в шкафу оставьте минимум 15 см свободного места вокруг для обслуживания
