Колодец контрольно-измерительный 335х240х255 мм, пластик | NE6000 DKC ДКС

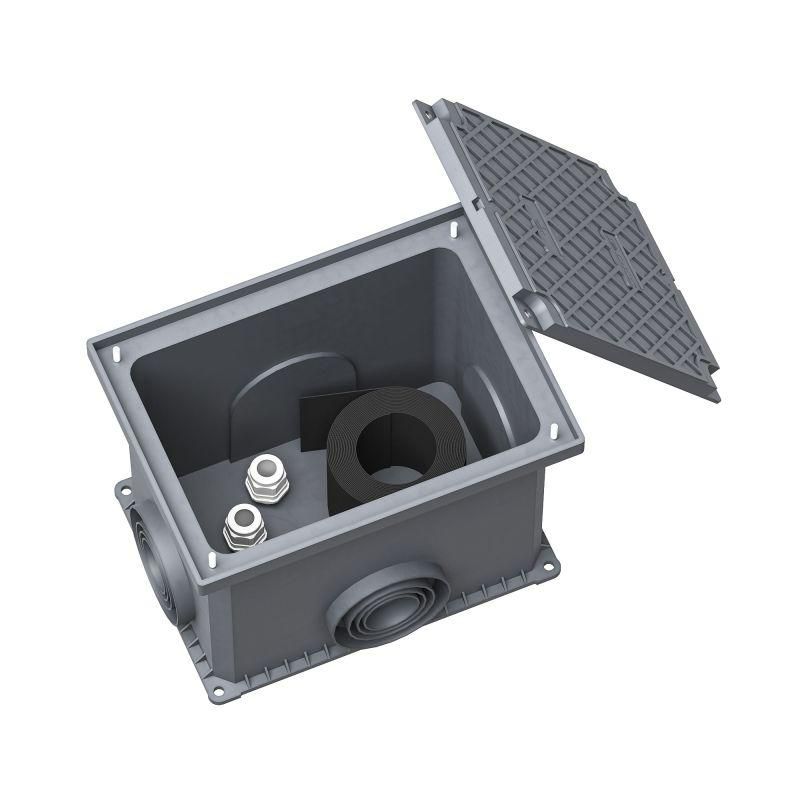

Колодец контрольно-измерительный DKC (ДКС) артикул ne6000 - это герметичная пластиковая камера для доступа к точке соединения вертикального заземлителя с горизонтальной полосой, позволяющая проводить регулярную проверку состояния и измерение сопротивления контура заземления. Выполнен из полипропилена, рассчитан на установку в грунт и постоянную эксплуатацию в условиях открытого воздуха.

Назначение и область применения

Колодец контрольно-измерительный DKC ne6000 предназначен для обеспечения удобного и безопасного доступа к месту соединения заземляющего устройства. Он используется для:

• визуального осмотра соединений между вертикальным заземлителем и горизонтальной полосой;
• проведения периодических измерений сопротивления заземления мегаомметром;
• доступа к контактам для ремонта, замены или усиления соединения без вскрытия грунта.

Подходит для объектов энергетики, промышленных предприятий, трансформаторных подстанций, жилых комплексов и других систем, где требуется надежное и контролируемое заземление.

Технические характеристики

• Габариты: 335×240×255 мм - внутренний объем достаточен для размещения соединения и инструментов при измерении;
• Материал: полипропилен - устойчив к химическим воздействиям, влаге, перепадам температур и коррозии;
• Нагрузка на крышку: до 700 кг - выдерживает проезд легковых автомобилей и пешеходные нагрузки;
• Крышка: усиленна ребрами жесткости для предотвращения деформации;
• Комплектация: два кабельных зажима и антикоррозионная лента для фixации и защиты соединений.

Совместимость и монтаж

Колодец DKC ne6000 устанавливается в подготовленный котлован на уровне поверхности земли. Для монтажа необходимо:

• выкопать яму глубиной, соответствующей высоте колодца (255 мм);
• закрепить заземляющий проводник внутри колодца с помощью входящих в комплект кабельных зажимов;
• обернуть место соединения антикоррозионной лентой перед закрыванием крышки;
• залить вокруг основание цементным раствором или засыпать щебнем для фиксации и дrenажа;
• не использовать болты или сварку для крепления - материал не подлежит механической обработке.

Безопасность и стандарты

Колодец контрольно-измерительный DKC ne6000 изготовлен из электроизолирующего материала - исключает риск поражения током при работе рядом с заземлением. Соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 для устройств заземления. Не содержит металлических элементов, что снижает коррозийные процессы и продлевает срок службы.

Преимущества

• Удобный доступ к соединению без вскрытия грунта - экономит время на обслуживание;
• Высокая прочность крышки - можно эксплуатировать в зонах с движением транспорта;
• Полипропилен не ржавеет, не разрушается под действием почвенной влаги и химикатов;
• Комплектные кабельные зажимы и лента обеспечивают быстрый и надежный монтаж;
• Не требует специальных инструментов для установки и обслуживания.

Ограничения применения

• Не предназначен для установки в зонах с частым застоем воды - возможен подъем уровня грунтовых вод выше дна колодца;
• Не рекомендован для использования в агрессивных средах с pH ниже 2 или выше 12 - может повредить полипропилен;
• Запрещено применять для заземления с напряжением выше 1000 В переменного тока - не является изоляционным элементом для высоких потенциалов;
• Не следует использовать в качестве распределительной коробки - внутреннее пространство рассчитано только на одно соединение.

Примеры использования

• На промышленном заводе - для доступа к заземлению у главного распределительного щита;
• На АЭС или подстанции - для ежегодной проверки сопротивления контура;
• У частного дома - для контроля заземления вводного щитка, установленного возле столба ЛЭП;
• На автозаправочных станциях - для соблюдения норм безопасности по заземлению топливных систем.

Практические советы

• Перед установкой проверьте, чтобы заземляющий проводник был достаточно длинным - минимум 15–20 см должны выходить в камеру;
• Используйте антикоррозионную ленту даже при наличии медного провода - она защищает от окисления в сыром грунте;
• При монтаже в песчаную почву - укрепите стенки котлована деревянной опалубкой, чтобы избежать проседания;
• Рекомендуется помечать крышку биркой с номером контура - ускоряет диагностику при многоконтурных системах;
• Проверяйте состояние колодца DKC ne6000 раз в год - особенно после зимних сезонов, когда возможно перемещение грунта.
