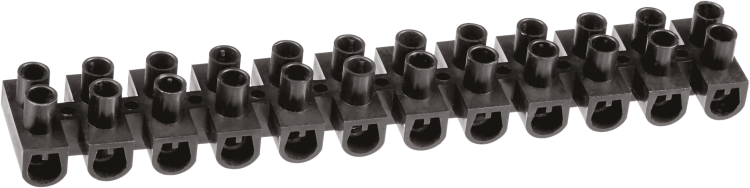

Колодка клеммная 4х12кв.мм 12 пар NTB-UPP-S12-15/BL полипропилен черн. NAVIGATOR 71014 17193

Клеммная колодка NTB-UPP-S12-15/BL — это надежный винтовой соединитель с 12 парами контактов, рассчитанный на работу в силовых цепях до 400 В и током до 15 А. Корпус изготовлен из черного полипропилена, что обеспечивает устойчивость к механическим нагрузкам и химическим воздействиям. Колодка подходит для монтажа в электрощитах, распределительных коробках и на оборудовании, где требуется гибкая и безопасная коммутация проводов сечением 4–12 мм².

Назначение и область применения

Клеммная колодка NTB-UPP-S12-15/BL предназначена для создания прочных и долговечных электрических соединений между медными и алюминиевыми проводами. Применяется в системах освещения, автоматизации, управления двигателями и распределении энергии внутри электрощитов. Удобна для сборки групповых цепей — например, подключения нескольких точечных светильников, реле или датчиков. Благодаря модульной конструкции её можно отрезать на нужное количество пар, адаптируя под конкретную задачу.

Технические характеристики

• Номинальный ток: 15 А
• Номинальное напряжение: 400 В (переменный и постоянный ток)
• Сечение подключаемых проводов: 4–12 мм²
• Количество контактов: 12 пар (24 контакта всего)
• Тип соединения: винтовое, с оцинкованными стальными винтами
• Материал корпуса: полипропилен (PP), черный цвет
• Рабочая температура: до +125 °C
• Ширина одной ячейки: 4,1 мм
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность
• Расположение входов: боковое

Совместимость и монтаж

Клеммная колодка NTB-UPP-S12-15/BL совместима с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке — дополнительные крепления не требуются. Провода вводятся сбоку, затягиваются винтом до плотного контакта. Не допускается перегиб провода более чем на 90° — это снижает контактное давление. Перед подключением удалите оксидную плёнку с алюминиевых жил. Отрезать лишние секции можно обычным ножницами по металлу — каждый сегмент сохраняет герметичность и целостность изоляции.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для бытовых и промышленных электроустановок. Материал корпуса — самозатухающий полипропилен, не поддерживающий горение. Номинальное напряжение 400 В позволяет использовать устройство в сетях 220/380 В, включая трёхфазные системы. Температурный предел +125 °C гарантирует стабильность работы даже при нагреве рядом с мощными элементами. Соответствие стандартам IEC 60947-7-1 и EN 60998-1 подтверждено испытаниями производителя.

Преимущества

• Высокая плотность контактов: 12 пар в минимальном пространстве
• Гибкость: возможность отрезать блоки по необходимости без потери функциональности
• Стойкий к химикатам и вибрациям материал корпуса — полипропилен
• Удобный боковой ввод проводов — экономит место в шкафу
• Надёжное винтовое соединение с антикоррозийными стальными винтами

Ограничения применения

Не рекомендуется применять клеммную колодку NTB-UPP-S12-15/BL в условиях постоянного погружения в воду или высокой запылённости без дополнительной защиты. Не подходит для многожильных проводов без наконечников — возможен перелом жил при затяжке. Максимальное сечение — 12 мм²; использование проводов большего диаметра приведёт к плохому контакту и перегреву. Также не следует применять в цепях с импульсными токами выше 15 А — риск оплавления контактов.

Примеры использования

• Подключение группы LED-светильников в офисном помещении через один выход автомата
• Распределение сигналов от датчиков движения к контроллеру в системе автоматизации
• Объединение фаз в распределительной коробке перед подачей на три однофазных потребителя
• Создание временной коммутационной точки на строительной площадке

Практические советы

• Перед монтажом проверьте соответствие сечения провода — слишком тонкий провод может выскочить из зажима, слишком толстый — повредить контакт
• Затягивайте винты равномерно, без усилия — переусилие деформирует латунную планку
• Для алюминиевых проводов используйте специальные наконечники и смазку против окисления
• При использовании в шкафу с высокой температурой — оставляйте минимум 10 мм свободного пространства вокруг колодки
• При замене старой колодки — всегда отключайте питание и проверяйте отсутствие напряжения тестером
