Колодка клеммная 61 582 NCA-BL01-02-E-WH 2гн с заземл. АБС пласт. Navigator 61582 20862

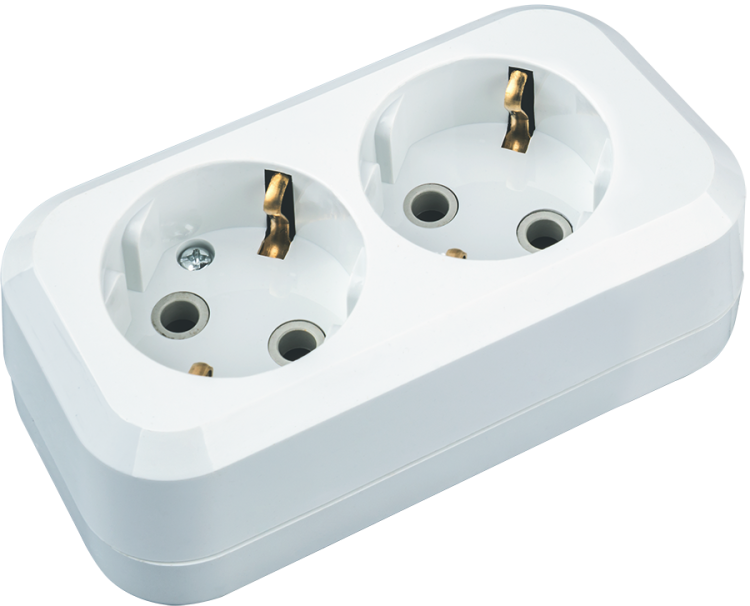

Колодка удлинителя 2-гнездная с заземлением 61 582 NCA-BL01-02-E-WH - это компактный элемент для сборки собственных удлинителей. Произведённая компанией Navigator, эта колодка подходит для профессионального монтажа в условиях производства и сервиса, где требуется надёжное соединение с заземлением и высокая механическая прочность.

Назначение и область применения

Колодка 61 582 NCA-BL01-02-E-WH предназначена исключительно для сборки пользовательских сетевых удлинителей. Она не является готовым устройством - её необходимо установить в корпус, подключить внешний кабель и зафиксировать. Подходит для использования в мастерских, на производстве, в офисах и других местах, где требуются индивидуальные решения по питанию оборудования. Применяется при ремонте повреждённых удлинителей или при создании специализированных кабельных решений.

Технические характеристики

• Количество розеток: 2 с заземлением
• Номинальный ток: 16 А
• Рабочее напряжение: 220 В
• Максимальная мощность: 3500 Вт
• Частота: 50/60 Гц
• Материал корпуса: АБС-пластик (ударопрочный, безгалогенный)
• Контакты: латунь, с огнестойкими основаниями
• Максимальное сечение кабеля: 0,5–2,5 мм2
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 C до +40 C
• Цвет: белый
• Длина питающего провода: 0 м (без кабеля)

Совместимость и монтаж

Колодка 61 582 NCA-BL01-02-E-WH имеет разборный корпус - это упрощает установку и замену внутренних деталей. Для монтажа потребуется подготовленный корпус подходящего размера с отверстиями под штекеры и фиксацию колодки. Кабель подключается к клеммам с помощью винтовых зажимов; допускаются жилы сечением от 0,5 до 2,5 мм2. Обязательно используйте кабель с заземляющей жилой. Напряжение питания - 220 В, поэтому колодка совместима только с однофазной сетью. Не подходит для встраивания в стену или использование вне корпуса.

Безопасность и стандарты

Контактные группы выполнены из латуни с огнестойкими изоляторами, что снижает риск перегрева и возгорания. Материал корпуса соответствует требованиям RoHS - не содержит галогенов, безопасен при горении. Степень защиты IP20 позволяет использовать колодку только внутри закрытых корпусов, где исключено попадание влаги и пыли. Температурный режим работы ограничен - не применяйте в помещениях с температурой ниже –25 C или выше +40 C.

Преимущества

• Ударопрочный АБС-пластик выдерживает механические нагрузки при транспортировке и эксплуатации
• Латунные контакты обеспечивают долгий срок службы и минимальное переходное сопротивление
• Разборная конструкция позволяет легко обслуживать и менять детали
• Высокая мощностная нагрузка (до 3500 Вт) подходит для большинства бытовых и промышленных приборов
• Белый цвет корпуса удобен для визуального контроля и сочетается с большинством корпусов

Ограничения применения

• Не предназначен для наружного использования - IP20 не защищает от влаги и пыли
• Не работает автономно - требует внешнего кабеля и корпуса
• Запрещено применять при температурах ниже –25 C и выше +40 C
• Не подходит для подключения устройств с током более 16 А (например, сварочных аппаратов, мощных нагревателей)
• Не рекомендуется для постоянного подключения кабелей с большим радиусом изгиба - возможна деформация клемм

Примеры использования

• Сборка удлинителя для цехового оборудования: станков, насосов, пневматических инструментов
• Ремонт сломанного удлинителя с повреждённым корпусом
• Изготовление переносного блока питания для тестирования электроники
• Подключение двух приборов к одной точке в мастерской с использованием собственного кабеля

Практические советы

• Выбирайте кабель с медными жилами сечением не менее 1,5 мм2 для длительной работы на максимальную мощность
• Перед сборкой проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев
• Обеспечьте свободное пространство вокруг колодки в корпусе - перегрев возможен при плохой вентиляции
• При монтаже в металлический корпус обязательно подсоедините заземляющий провод к корпусу устройства
• Колодка 61 582 NCA-BL01-02-E-WH от Navigator - оптимальный выбор для серийного производства удлинителей благодаря стандартизированному форм-фактору и доступности запчастей
