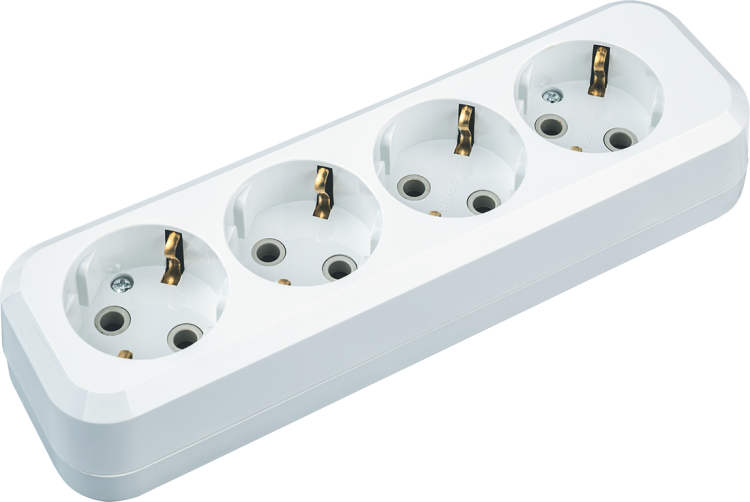

Колодка клеммная 61 586 NCA-BL01-04-E-WH 4гн с заземл. АБС пласт. Navigator 61586 20866

Колодка удлинителя 4-гнездовая с заземлением 61 586 NCA-BL01-04-E-WH - это компактный модуль для сборки собственных удлинителей. Подходит для монтажа в бытовых и профессиональных устройствах, где требуется надёжное соединение четырёх розеток с заземлением. Бренд Navigator и артикул 61 586 указывают на серию NCA-BL, предназначенную для ремонтных и производственных задач.

Назначение и область применения

Эта колодка используется исключительно для самостоятельной сборки удлинителей - она не является готовым устройством с проводом. Её устанавливают внутрь корпуса удлинителя, подключают к шнуру питания и закрывают крышкой. Применяется в мастерских, на производствах, в сервисных центрах и у домашних мастеров, которые делают или ремонтируют переноски. Подходит для подключения оборудования мощностью до 3500 Вт - например, электроинструментов, насосов, светильников и малогабаритных станков.

Технические характеристики

• Количество розеток: 4 с заземляющими контактами
• Номинальный ток: 16 А
• Рабочее напряжение: 220 В
• Максимальная мощность: 3500 Вт
• Частота: 50/60 Гц
• Материал корпуса: АБС-пластик (ударопрочный, без галогенов)
• Контакты: латунь, с огнестойким основанием
• Максимальное сечение подключаемого кабеля: 0,5–2,5 мм2
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от воды и пыли
• Рабочий температурный диапазон: от –25 C до +40 C
• Цвет: белый
• Длина питающего провода: 0 м - кабель необходимо подключить самостоятельно

Совместимость и монтаж

Колодка 61 586 NCA-BL01-04-E-WH рассчитана на установку в корпуса с внутренними размерами, соответствующими её форме - прямоугольной, с фиксирующими выступами. Для монтажа:

• Подберите корпус подходящего размера - он должен плотно охватывать колодку и иметь отверстия под розетки и вход кабеля.
• Используйте кабель сечением 0,5–2,5 мм2 - более толстые жилы не войдут в зажимы, тонкие - не выдержат нагрузку 16 А.
• Зажимы контактов позволяют затянуть провода винтами - перед подключением зачистите жилы на 8–10 мм.
• Не забудьте подключить заземляющий провод (жёлто-зелёный) к соответствующему контакту - это обязательное условие безопасности.
• Колодка разборная - крышка легко открывается для проверки и замены контактов.

Безопасность и стандарты

Контактные элементы выполнены из латуни с огнестойким основанием - материал не поддерживает горение. Корпус из АБС-пластика без галогенов снижает риск выделения токсичных веществ при перегреве. Стандарт IP20 означает, что устройство не предназначено для работы во влажных помещениях, на улице или в условиях повышенной запылённости. Напряжение 220 В и ток 16 А соответствуют требованиям для бытовой сети в России и странах СНГ.

Преимущества

• Ударопрочный корпус из АБС-пластика выдерживает механические воздействия при эксплуатации в условиях цеха или стройплощадки.
• Латунные контакты обеспечивают долгую службу даже при частых подключениях.
• Разборная конструкция позволяет легко обслуживать и менять детали без замены всей колодки.
• Отсутствие галогенов в составе пластика повышает экологическую безопасность при утилизации.
• Белый цвет корпуса хорошо сочетается с большинством типов корпусов для удлинителей.

Ограничения применения

• Не использовать вне помещений - степень защиты IP20 не предохраняет от влаги и пыли.
• Не применять в средах с температурой ниже –25 C или выше +40 C - возможна хрупкость пластика или деформация контактов.
• Не подключать кабели сечением менее 0,5 мм2 - есть риск перегрева и возгорания.
• Не использовать как автономное устройство - без внешнего кабеля и корпуса колодка функционально неработоспособна.
• Не устанавливать рядом с источниками тепла - нагрев может вызвать деформацию пластиковой основы.

Примеры использования

• Сборка удлинителя для слесарного участка - подключение болгарок, сварочных аппаратов, пневматических инструментов.
• Ремонт старого удлинителя - замена износившейся розеточной группы на новую колодку 61 586 NCA-BL01-04-E-WH.
• Изготовление мобильной распределительной коробки для временного освещения на объекте.
• Обустройство рабочего места в гараже с несколькими точками подключения.

Практические советы

• Перед сборкой протестируйте целостность всех контактов мультиметром - особенно если колодка б/у.
• При использовании многожильного кабеля - опрессуйте концы наконечниками, чтобы они лучше фиксировались в зажимах.
• Выбирайте корпус с термостойкостью минимум 90 C - это продлит срок службы при длительной работе под нагрузкой.
• Не экономьте на кабеле - используйте медный провод с изоляцией класса H05VV-F или аналогичным, рассчитанным на 16 А.
• При монтаже в металлический корпус - обязательно заземлите сам корпус через крепёжные винты, чтобы избежать потенциала на поверхности.
