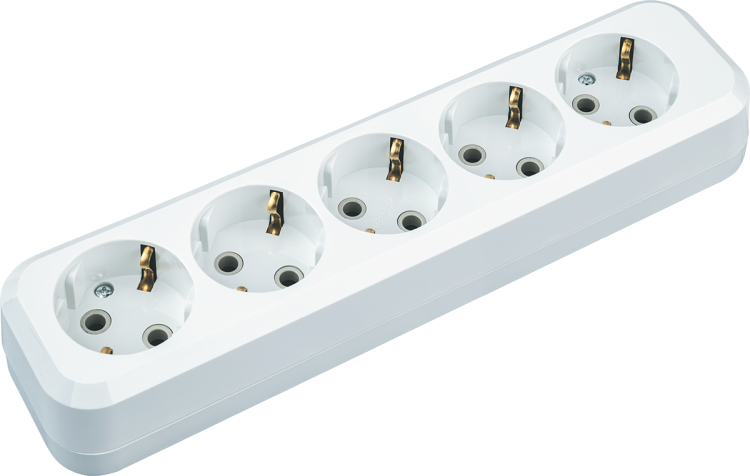

Колодка клеммная 61 588 NCA-BL01-05-E-WH 5гн с заземл. АБС пласт. Navigator 61588 20868

Колодка удлинителя 5-метровая с заземлением 5-гнездная из АБС-пластика от бренда Navigator — это комплектующий элемент для сборки переносных удлинителей с заземлением. Артикулы 61588 и 20868 подходят для профессионального монтажа в условиях производства, мастерских и сервисных центров.

Назначение и область применения

Колодка удлинителя 5-метровая с заземлением 5-гнездная из АБС-пластика используется исключительно как базовый модуль для самостоятельной сборки удлинителей. Она не является готовым устройством — её необходимо соединить с внешним кабелем. Подходит для изготовления и ремонта бытовых и промышленных удлинителей, где требуется надёжное заземление и несколько точек подключения. Применяется на производстве, в автосервисах, на стройплощадках и в ремонтных мастерских.

Технические характеристики

• Количество розеток: 5 с заземляющими контактами
• Рабочее напряжение: 220 В
• Номинальный ток: 16 А
• Максимальная мощность: 3500 Вт
• Частота: 50/60 Гц
• Материал корпуса: ударопрочный АБС-пластик
• Основание контактов: огнестойкий АБС-пластик
• Контакты: латунь
• Максимальное сечение подключаемого кабеля: 0,5–2,5 мм²
• Степень защиты: IP20 — защита от прикосновений пальцев, но не от воды и пыли
• Диапазон рабочих температур: от –25 °C до +40 °C
• Цвет: белый
• Состав: безгалогенный материал

Совместимость и монтаж

Колодка удлинителя 5-метровая с заземлением 5-гнездная из АБС-пластика не имеет встроенного кабеля — её нужно подключать к внешнему шнуру. Для монтажа используйте кабель с жилами соответствующего сечения (0,5–2,5 мм²). Крепление осуществляется через разборный корпус: достаточно открутить болты, вставить провода в клеммы, закрутить снова. Обязательно проверьте правильность подключения фазы, ноля и заземления перед сборкой. Корпус совместим с большинством типов кабельных вводов и креплений для удлинителей.

Безопасность и стандарты

Колодка удлинителя 5-метровая с заземлением 5-гнездная из АБС-пластика выполнена из огнестойкого материала и соответствует требованиям безопасности для внутреннего использования. Наличие заземления снижает риск поражения током при повреждении изоляции оборудования. Однако IP20 не защищает от влаги — использовать в сырых помещениях, на улице или в местах с возможным попаданием жидкости запрещено. Материал без галогенов снижает выделение токсичных веществ при перегреве.

Преимущества

• Ударопрочный корпус из АБС-пластика выдерживает механические нагрузки при перемещении собранного удлинителя
• Латунные контакты обеспечивают долгий срок службы и минимальное нагревание при максимальном токе
• Разборный дизайн позволяет легко заменить повреждённую колодку без замены всего удлинителя
• Пять розеток дают возможность одновременно подключить несколько устройств
• Подходит для массового ремонта и серийного выпуска удлинителей

Ограничения применения

• Не предназначен для постоянной установки — только как временная или мобильная часть удлинителя
• Запрещено использование во влажных средах, на улице, в помещениях с высокой влажностью (бассейны, парилки, подвалы)
• Не работает с кабелями сечением менее 0,5 мм² или более 2,5 мм² — это вызывает перегрев или плохой контакт
• Не содержит автоматического выключателя — требует защиты от перегрузки на стороне питания
• Не подходит для подключения мощных стационарных приборов (например, сварочных аппаратов) без учёта всей цепи

Примеры использования

• Сборка удлинителя для электроинструментов на стройке: к колодке подсоединяется медный кабель 3×2,5 мм² с вилкой и втулкой
• Ремонт сломанного удлинителя — замена повреждённой колодки на новую, сохраняя оригинальный кабель
• Изготовление многофункционального удлинителя для цеха: 5 розеток позволяют питать сразу свет, насос, пылесос и тестер
• Обслуживание компьютерных и медицинских систем в офисах — когда нужна надёжная заземлённая распределительная точка

Практические советы

• Перед сборкой всегда проверяйте целостность изоляции кабеля и соответствие сечения жил — это предотвращает перегрев
• При подключении кабеля затягивайте клеммы равномерно — недотянутые контакты греться, перетянутые — треснут
• Используйте кабельные вводы с герметизацией, чтобы избежать перегиба проводов внутри корпуса
• Для длительной работы при максимальной нагрузке (3500 Вт) рекомендуется выбирать кабель сечением 2,5 мм²
• Храните колодку в сухом месте — даже при IP20 повышенная влажность может вызвать окисление контактов
• Эта модель — часть серии NCA-BL; другие модели серии имеют аналогичные параметры, но отличаются цветом или формой
