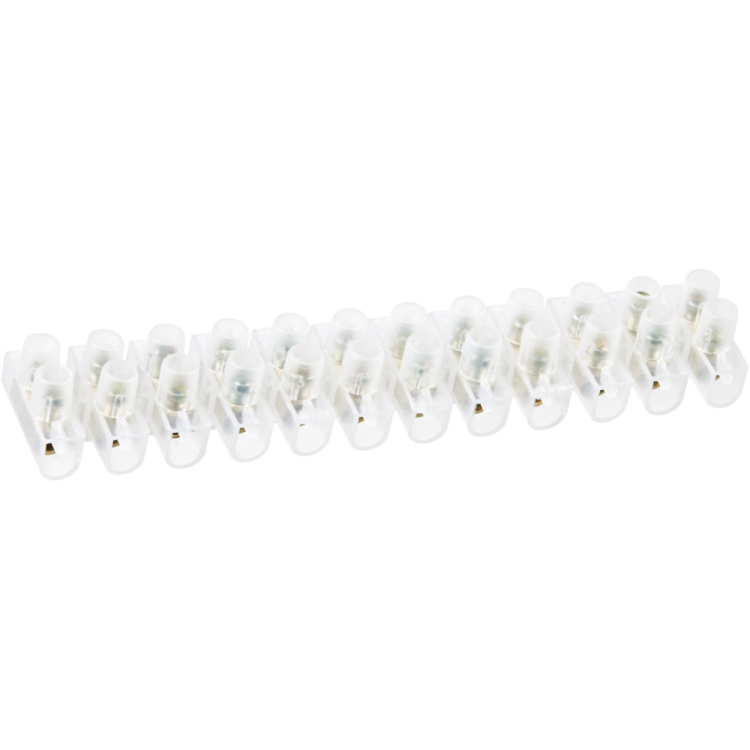

Колодка клеммная 6х25кв.мм 12 пар NTB-UPE-S12-60/WH полиэтилен бел. Navigator 71007 17186

Клеммная колодка NTB-UPE-S12-60/WH от бренда Navigator - это надежный компонент для организации распределения электрических цепей в щитах и устройствах. Благодаря белому полиэтиленовому корпусу и прозрачной конструкции она удобна для визуального контроля соединений. Артикулы 17186 и 71007 соответствуют одной модели - 12-парной клеммной колодке с рабочими параметрами 60 А и 400 В.

Назначение и область применения

Клеммная колодка NTB-UPE-S12-60/WH используется для безопасного и прочного соединения медных и алюминиевых проводников сечением от 6 до 25 мм2. Подходит для распределительных шин, автоматических выключателей, контакторов и других устройств внутри электрических щитов. Применяется в промышленном оборудовании, системах управления, конвейерах, насосных станциях и бытовых щитках с высокой плотностью коммуникаций.

Технические характеристики

• Номинальный ток: 60 А
• Номинальное напряжение: 400 В
• Количество полюсов: 12 пар (24 контакта)
• Сечение провода: 6–25 мм2
• Тип соединения: винтовое
• Максимальная рабочая температура: +80 C
• Материал корпуса: полиэтилен
• Цвет: белый
• Прозрачность корпуса: да - позволяет контролировать состояние проводов без демонтажа
• Ширина одной ячейки: 5,9 мм
• Расположение входов: сбоку
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность

Совместимость и монтаж

Клеммная колодка NTB-UPE-S12-60/WH устанавливается прямо на DIN-рейку шириной 35 мм без дополнительных адаптеров. Для монтажа достаточно зафиксировать её за нижний зацеп и слегка надавить сверху. Все 12 пар контактов расположены последовательно - можно легко собирать цепочки с перекрестными соединениями. Винты затягиваются обычным отверткой с плоским лезвием. Учитывайте посадочный диаметр: провода меньше 6 мм2 не обеспечивают достаточного контакта - используйте переходники или другие модели для тонких жил.

Безопасность и стандарты

Клеммы серий NTB-UPE соответствуют требованиям безопасности для оборудования до 400 В переменного и постоянного тока. Полиэтиленовый корпус обеспечивает электроизоляцию и предотвращает случайное замыкание на корпус. Конструкция исключает контакт между соседними полюсами даже при перегрузке. Однако продукт не предназначен для работы во взрывоопасных средах или при наличии химически активных газов.

Преимущества

• Прозрачная крышка - позволяет видеть качество обжима и наличие окисления без вскрытия
• Высокая плотность: 12 пар на минимальном пространстве - экономия места в щите
• Устойчивость к нагреву: материал сохраняет форму при температуре до +80 C
• Стандартный шаг 5,9 мм - совместим с большинством DIN-реек и крепежных элементов
• Поддержка меди и алюминия - универсальность для разных типов проводки

Ограничения применения

• Не допускается использование для проводов менее 6 мм2 - риск плохого контакта и перегрева
• Максимальная температура окружающей среды - +80 C; при более высоких значениях возможна деформация корпуса
• Не рекомендовано применение в условиях повышенной влажности без защиты (не имеет IP-защиты)
• Не подходит для частых вибрационных нагрузок - требуется дополнительная фиксация проводов
• Не предназначена для многожильных проводов без наконечников - возможен облом жил

Примеры использования

• Распределение питания от автомата к нескольким потребителям в щите дома
• Объединение выходов термореле на конвейере
• Сборка сигнальных цепей в пульте управления станком
• Подключение датчиков к PLC через общую точку сбора
• Переход от многожильного к одножильному проводу в силовой цепи

Практические советы

• Перед затяжкой винта проверьте, что провод полностью вошел в контактную камеру - не должно быть свободного участка
• Используйте наконечники для многожильных проводов - они увеличат срок службы соединения
• При работе с алюминием применяйте антиоксидантную смазку - снижает риск окисления
• Не перетягивайте винты - пластиковая колодка может треснуть
• Для обслуживания отключите питание и отметьте каждую цепь перед разборкой - цветная маркировка ускорит диагностику
• Если нужна меньшая плотность - рассмотрите аналогичные модели с 6 или 8 парами
