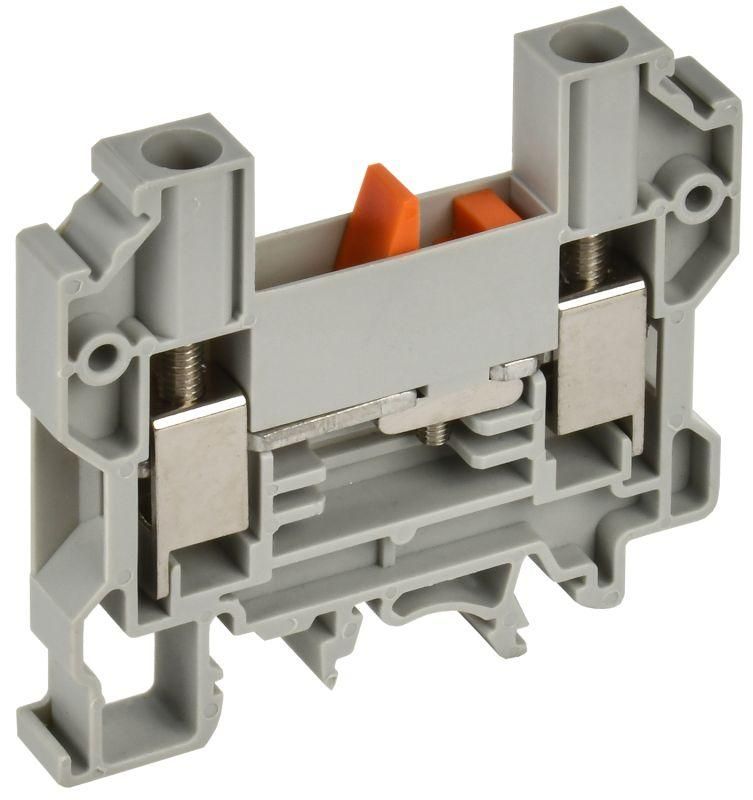

Колодка клеммная CTS-DT измерит. ун. монтаж 10мм2 серая | YCT15-05-K03-010 IEK

Клеммная колодка IEK CTS-DT измерительная универсального монтажа 10 мм2 серая предназначена для надёжного и удобного подключения проводов в измерительных, управляющих и вспомогательных цепях. Её компактная форма и винтовой зажим делают её популярной решением для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Клеммная колодка IEK CTS-DT измерительная универсального монтажа 10 мм2 серая используется для подключения проводов в слаботочных и управляющих цепях: измерительные приборы, терморегуляторы, реле, трансформаторы тока, системы автоматизации. Подходит для установки в промышленных щитах, энергообъектах, объектах инфраструктуры. Применяется там, где требуется частое подключение/отключение проводов - например, при диагностике, обслуживании или модификации схем.

Технические характеристики

• Тип: клемма КВИ (измерительная, с двумя зажимами на один полюс)
• Поперечное сечение провода: 1,5–10 мм2 - подходит для медных жил от тонких до средних сечений
• Номинальный ток: 57 А - выдерживает нагрузки типичных управляющих цепей
• Номинальное напряжение: 800 В - безопасно работает в сетях до 690 В переменного тока
• Способ монтажа: фиксация на DIN-рейку или G-рейку - совместима с большинством стандартных шин
• Тип соединения: винтовое - обеспечивает прочный контакт при затяжке отверткой
• Количество полюсов: 1 - одна точка подключения с двумя входами
• Ширина: 8 мм - компактный размер, позволяет экономить место на рейке
• Количество зажимов на полюс: 2 - можно подключить два провода: один на вход, другой на выход
• Рабочая температура: от –40 C до +85 C - стабильна в суровых условиях
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и перегреву
• Позиция соединения: сверху - провода заходят вертикально, что упрощает маршрутизацию
• Цвет: серый - стандартизированная окраска для быстрой идентификации

Совместимость и монтаж

Клеммная колодка IEK CTS-DT измерительная универсального монтажа 10 мм2 серая легко фиксируется на любой стандартной DIN-рейке шириной 35 мм. Для монтажа достаточно защёлкнуть её в пазы рейки - никаких болтов или креплений не требуется. Установка занимает несколько секунд. Винтовые зажимы открываются отвёрткой с плоским наконечником. После вставки провода (до 10 мм2) необходимо плотно закрутить винт - проверьте, чтобы жила не торчала из-под контакта. Оба зажима на одном полюсе позволяют организовать последовательное соединение без перемычек.

Безопасность и стандарты

Клеммная колодка IEK CTS-DT измерительная универсального монтажа 10 мм2 серая изготовлена в соответствии с требованиями международных норм IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Материал корпуса - самозатухающий полиамид, не поддерживающий горение. Напряжение 800 В обеспечивает запас безопасности даже при импульсных перенапряжениях. Рабочий диапазон температур гарантирует надёжность в холодных помещениях и рядом с нагреваемыми элементами.

Преимущества

• Два зажима на один полюс - исключает необходимость в дополнительных перемычках
• Высокое контактное усилие - снижает риск ослабления соединения при вибрации
• Универсальная система зажима - подходит для одножильных и многожильных проводов (с наконечником или без)
• Стандартная ширина 8 мм - легко комбинируется с другими клеммами в одной группе
• Удобный доступ к зажимам - все операции выполняются с верхней стороны, без демонтажа

Ограничения применения

• Не предназначен для силовых цепей выше 57 А - для больших токов используйте клеммы с большим сечением
• Не рекомендуется для постоянного подключения/отключения более 5–10 раз в год - частые операции могут износить винты
• Запрещено использовать с алюминиевыми проводами без переходных наконечников - возможна коррозия и потеря контакта
• Не имеет защиты от случайного прикосновения - требует установки в закрытые щиты

Примеры использования

• Подключение сигнала с трансформатора тока к релейному контроллеру
• Разветвление цепи управления двигателем: сигнал от кнопки → клемма → к контактору
• Присоединение датчиков температуры или давления к ПЛК
• Обеспечение точки контрольного замера напряжения в распределительном щите

Практические советы

• Перед монтажом удалите изоляцию с провода на 8–10 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники типа “штырь” - они предотвращают расслоение жил
• Проверяйте затяжку винта после первых нескольких часов работы - возможно ослабление при прогреве
• При использовании в местах с вибрацией (станки, насосы) дополнительно фиксируйте провода хомутиком
• Помните: ширина 8 мм - значит, на 1 метре DIN-рейки поместится около 12 таких клемм; планируйте количество заранее
