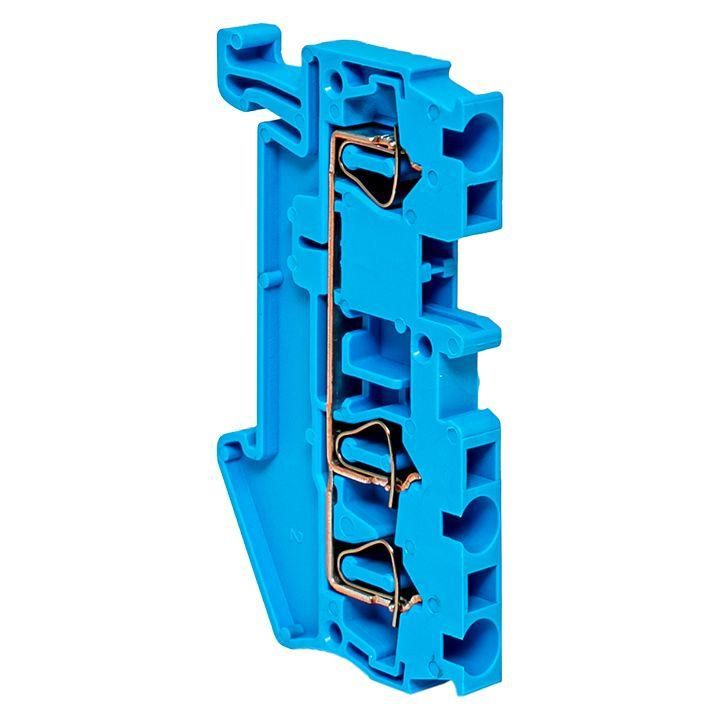

Колодка клеммная пружинная JXB-ST-2.5 28А 3 вывода синяя EKF | plc-jxb-st-2.5-3-blue

Клеммная колодка пружинная ST-2.5 от EKF (артикул plc-jxb-st-2.5-3-blue) — это надёжный проходной элемент для быстрого соединения проводов сечением 2,5 мм² в распределительных щитах. Она работает без винтов, устанавливается на DIN-рейку и выдерживает напряжение до 800 В.

Назначение и область применения

Клеммная колодка пружинная ST-2.5 используется для создания разветвлений и соединений в электрических цепях постоянного и переменного тока до 800 В. Применяется в распределительных щитах для подключения фазных, нулевых и защитных проводников (PE). Особенно удобна там, где требуется часто менять или проверять соединения — например, в системах автоматизации, освещения, управления оборудованием.

Технические характеристики

• Номинальное напряжение: 800 В
• Номинальный ток: 31 А (для медного провода 2,5 мм²), 28 А (для алюминиевого провода 2,5 мм²)
• Сечение провода: 0,08–2,5 мм² (медный и алюминиевый)
• Количество клемм: 3 (проходные)
• Шаг между клеммами: 36 мм
• Общая длина: 63 мм
• Тип зажима: пружинный, безвинтовой
• Материал корпуса: полиамид PA, самозатухающий, UL94 V-0
• Рабочая температура: от -40 °C до +80 °C
• Способ монтажа: на DIN-рейку 35 мм
• Расположение входов: сбоку
• Цвет: синий
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Клеммная колодка пружинная ST-2.5 совместима со всеми стандартными DIN-рейками 35 мм. Установка занимает несколько секунд: просто защёлкните её на рейку. Для подключения провода: вставьте его в контакт до упора — зажим сработает автоматически. Чтобы отключить провод, введите отвёртку в верхнее отверстие и слегка надавите — пружина откроется, и провод легко выйдет. Колодка имеет три проходных контакта, что позволяет последовательно передавать ток от одной клеммы к другой. Можно использовать с комплектными перемычками для параллельного соединения нескольких клемм.

Безопасность и стандарты

Корпус изготовлен из огнестойкого полиамида, соответствует классу горючести UL94 V-0. Конструкция обеспечивает безопасную работу при перегрузках и высоких температурах. Напряжение 800 В позволяет применять колодку в промышленных сетях, включая системы управления и силовое оборудование. Соответствует требованиям IEC 60947-7-1 и GOST R 50030.5.5.

Преимущества

• Быстрая установка и демонтаж — нет необходимости затягивать винты
• Устойчивость к вибрациям — пружинный зажим не ослабевает со временем
• Защита от случайного отключения — провод не выпадет даже при механическом воздействии
• Возможность установки перемычек — упрощает разветвление цепей
• Высокая плотность сборки — 3 клеммы на 36 мм шага позволяют экономить место в шкафу

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой без наконечника — используйте только цельные жилы или наконечники типа “пальчик”
• Запрещено использование с проводами сечением более 2,5 мм² — возможен перегрев и потеря контакта
• Не рекомендуется для внешней установки без защиты от влаги — хотя IP-класс не указан, колодка не герметична
• Не подходит для цепей с частотой выше 50 Гц — спецификация рассчитана на промышленную сеть 50 Гц

Примеры использования

• Разветвление фазы в щите управления насосом
• Подключение нулевой шины в распределительном щите ЖКХ
• Соединение проводов заземления в группе розеток
• Интерфейс между PLC и исполнительными устройствами
• Сборка тестового стенда для диагностики оборудования

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм — слишком длинная изоляция помешает хорошему контакту
• Для алюминиевых проводов используйте только новые, не окисленные жилы — старые требуют предварительной обработки
• Если колодка стоит на конце группы — установите боковую заглушку, чтобы исключить доступ к токоведущим частям
• Проверяйте качество контакта после монтажа: потяните провод слегка — он не должен выходить
• При использовании перемычек — убедитесь, что они подходят именно к модели JXB-ST, а не к другим сериям EKF
