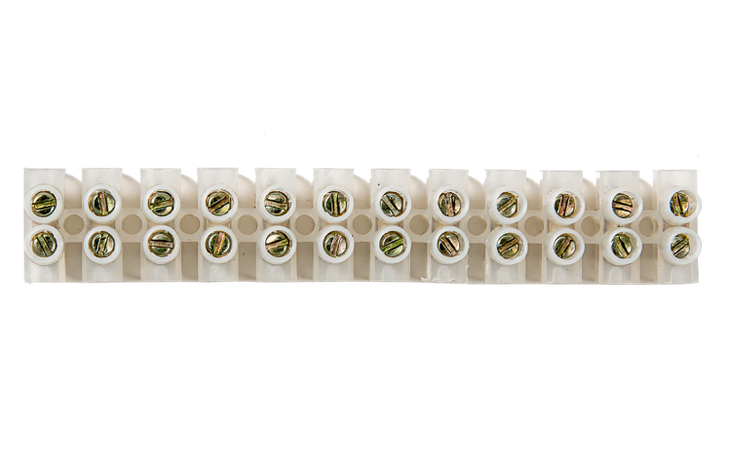

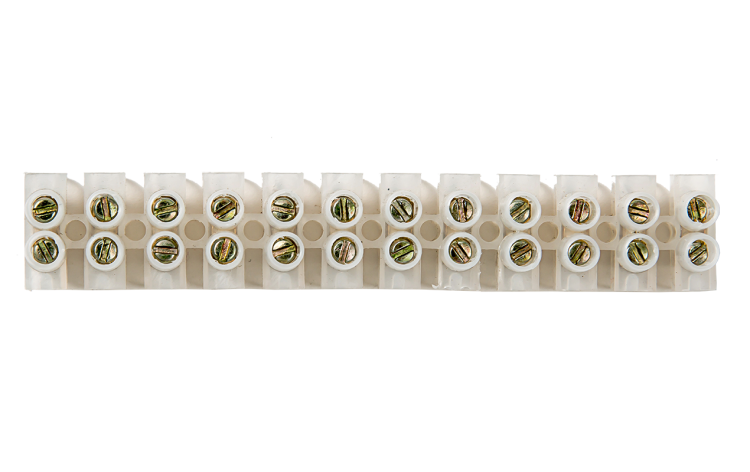

Клеммная колодка КЗВ 10-12 10А 2,5-6мм 12пар IN HOME 4690612032511

Клеммная колодка КЗВ 10-12 10А 2,5-6 мм 12 пар 128 мм от бренда IN HOME - компактное решение для надежного соединения многожильных и одножильных проводов в распределительных коробках, щитах и на оборудовании. Артикул 4690612032511 рассчитана на работу с проводами сечением 2,5–6 мм2 и подходит для частых задач электромонтажа.

Назначение и область применения

Клеммная колодка КЗВ 10-12 10А 2,5-6 мм 12 пар 128 мм предназначена для создания разъемных соединений между проводами в электрических цепях до 10 А. Подходит для использования в распределительных щитах, автоматических выключателях, реле, осветительных системах и промышленном оборудовании. Особенно эффективна при массовом монтаже - позволяет избежать скруток и повысить скорость сборки.

Технические характеристики

• Номинальный ток: 10 А
• Рабочее напряжение: до 500 В (по умолчанию для таких изделий)
• Сечение проводника: 2,5–6 мм2 (медные или алюминиевые)
• Количество пар контактов: 12
• Общая длина: 128 мм
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с повышенной влажностью и перепадами температур
• Материал корпуса: самозатухающий термопластик
• Материал контактов: латунь с никелевым покрытием

Совместимость и монтаж

Клеммная колодка КЗВ 10-12 10А 2,5-6 мм 12 пар 128 мм совместима с одножильными и многожильными проводами, зачищенными на 8–10 мм. Для монтажа достаточно вставить провод в гнездо и затянуть винт отверткой. Нет необходимости использовать специальные инструменты. Колодка крепится на DIN-рейку шириной 35 мм стандартным зажимом. Примечание: не рекомендуется применять с проводами меньше 2,5 мм2 - они могут плохо фиксироваться и выпадать при нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях УХЛ4. Материалы корпуса имеют класс горючести UL94 V-0 - самозатухающие. Отсутствие сертификации по ГОСТ/IEC не указано, поэтому использование в ответственных объектах требует проверки соответствия проектной документации.

Преимущества

• Удобство монтажа: винты легко доступны, не требуют усилий для затяжки
• Поддержка смешанных материалов: можно соединять медь и алюминий без переходных элементов
• Фиксация коротких проводов: минимальная длина зачистки - 8 мм, что снижает риск повреждения жил
• Высокая плотность: 12 пар на 128 мм позволяют экономить место в щите
• Стабильность контакта: латунные контакты с никелевым покрытием устойчивы к окислению

Ограничения применения

• Не предназначен для переменного тока выше 10 А - возможен перегрев и оплавление
• Не используется в цепях с импульсными нагрузками, высокими скачками тока или частыми включениями/выключениями
• Не рекомендован для открытого монтажа вне щита - отсутствует степень защиты IP
• Не подходит для проводов сечением менее 2,5 мм2 - слабая фиксация
• Не следует использовать в средах с постоянным воздействием масла, химикатов или агрессивных газов

Примеры использования

• Соединение групп освещения в квартирном щите
• Подключение датчиков движения и реле времени
• Разводка силовых линий на станках с ЧПУ
• Объединение проводов от нескольких тепловых насосов
• Переход с алюминиевой проводки на медную в старых домах

Практические советы

• Перед монтажом всегда зачищайте провода до одинаковой длины - это обеспечивает равномерное давление на контакты
• Проверяйте затяжку винтов через 1–2 месяца после установки - особенно при первичной нагрузке
• При использовании алюминиевых проводов не перетягивайте винты - материал мягче меди и деформируется
• Для удобства обслуживания используйте цветные маркеры на входных и выходных проводах
• Клеммная колодка КЗВ 10-12 10А 2,5-6 мм 12 пар 128 мм от IN HOME хорошо сочетается с другими элементами серии IN HOME - можно собирать модульные решения
