Колодка КЗВ 15-12 15А 4-10мм 12пар | 4690612032542 IN HOME

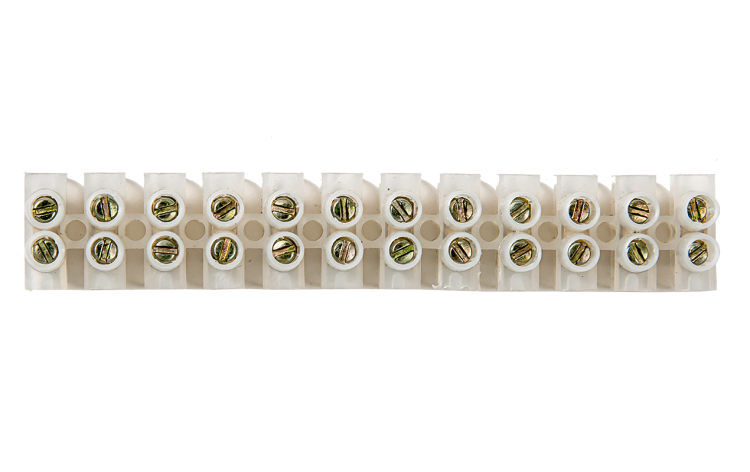

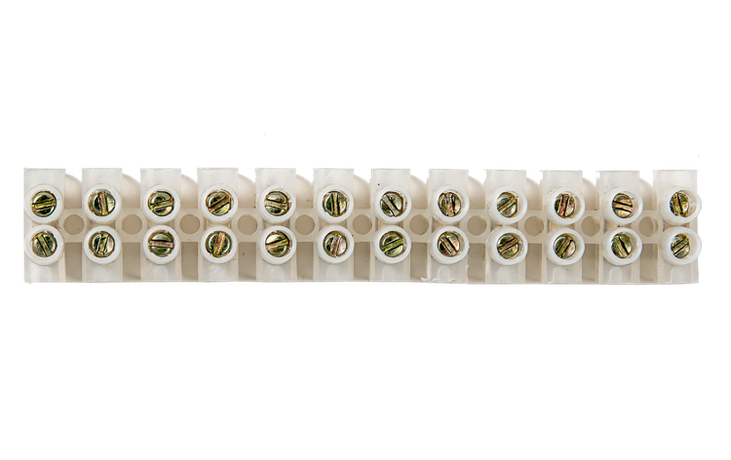

Клеммная колодка КЗВ 15-12 от бренда IN HOME - это компактное и надежное решение для организации множественных соединений в распределительных щитах. Артикул 4690612032542 рассчитана на ток до 15 А и поддерживает провода сечением 4–10 мм2, что делает её удобной для монтажа в системах автоматизации, освещения и управления оборудованием.

Назначение и область применения

Клеммная колодка КЗВ 15-12 предназначена для создания разъёмных и постоянных электрических соединений между проводами. Подходит для использования в распределительных шкафах, пультах управления, системах освещения, промышленном оборудовании и жилых помещениях. Особенно эффективна при массовом монтаже - позволяет заменить скрутки и пайку на быстросъемные контакты.

Технические характеристики

• Номинальный ток: 15 А
• Сечение проводника: 4–10 мм2 (медные или алюминиевые)
• Количество пар клемм: 12
• Общая длина: 138 мм
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Материал корпуса: самозатухающий термопластик
• Материал контактов: латунь с никелевым покрытием

Совместимость и монтаж

Клеммная колодка КЗВ 15-12 монтируется на DIN-рейку шириной 35 мм. Для подключения достаточно зачистить изоляцию провода на 8–10 мм, вставить его в гнездо и затянуть винт отверткой. Нет необходимости использовать специальные инструменты. Каждый контакт имеет зажим с двумя винтами - один для фиксации провода, второй - для проверки плотности соединения. Возможна установка как одножильных, так и многожильных проводов. Корпус легко отсоединяется от рейки при помощи кнопочного фиксатора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях УХЛ4. Материалы корпуса не поддерживают горение. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с колодкой под напряжением. Применение в соответствии с ПУЭ и ГОСТ Р 50030.5.5.

Преимущества

• Фиксирует провода любого типа - медные, алюминиевые, одножильные, многожильные
• Подходит для коротких проводов - минимальная длина зачищенного участка составляет всего 8 мм
• Высокая плотность: 12 пар на 138 мм позволяют экономить место в щите
• Не требует пайки или сварки - исключает повреждение изоляции и снижает время монтажа
• Винты снабжены метками для контроля момента затяжки

Ограничения применения

• Не предназначен для работы с токами выше 15 А - перегрузка вызывает нагрев и выход из строя
• Не рекомендуется для внешней установки без защиты от прямого попадания воды - IP-класс не указан, хотя климат УХЛ4 допускает влажную среду внутри щита
• Не подходит для высокочастотных цепей или импульсных нагрузок - используется только для переменного тока 50/60 Гц
• Не следует применять в местах с постоянным механическим воздействием - вибрация может ослабить контакт

Примеры использования

• Распределение фазы и нуля в квартирном щитке
• Подключение датчиков и реле в системах автоматизации
• Соединение проводов от нескольких светильников в одном контуре
• Переход с алюминиевых на медные провода в старых домах
• Монтаж группового выключения в офисных и промышленных помещениях

Практические советы

• При использовании алюминиевых проводов перед затяжкой слегка смажьте контактную поверхность антиоксидантной пастой - предотвращает окисление
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно при больших токах
• Не используйте силовые инструменты для затяжки - переусиливать винт нельзя, это повредит резьбу
• При сборке щита располагайте колодки с запасом в 10–15 мм друг от друга - обеспечит доступ к винтам и теплоотвод
• Колодка КЗВ 15-12 совместима с другими изделиями серии IN HOME - можно комбинировать с аналогичными моделями для увеличения числа точек подключения
