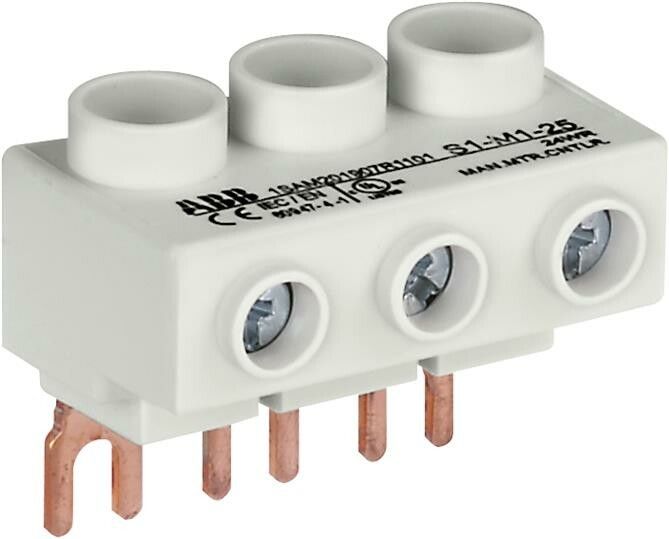

Колодка клеммная плоская S1-M1-25, 65 А, до 25 мм2 ABB 1SAM201907R1101

Колодка плоская S1-M1-25 от ABB расширяет возможности подключения трехфазных автоматических выключателей серий MS и MO (модели MS116, MS132, MS132-T, MO132), позволяя присоединять кабели сечением до 25 мм² при токе до 65 А. Ключевое назначение изделия — устранение ограничения по сечению проводника, которое существует у стандартных клеммных зажимов самих выключателей, что критично при питании мощных электродвигателей. Конструкция предусматривает винтовое подключение для трех фаз, обеспечивая надежный контакт для кабелей сечением 25 мм², 16 мм², 10 мм² и менее 6 мм² в зависимости от конкретной точки ввода. Изоляция выполнена в сером цвете, а степень защиты IP00 указывает на отсутствие защиты от внешних воздействий, поэтому монтаж возможен только внутри шкафов или в местах, исключающих случайное прикосновение к токоведущим частям. Рабочий диапазон температур от -25 до +60 °C определяет условия эксплуатации в отапливаемых или умеренных климатических зонах, а номинальное напряжение 690 В (AC) подтверждает применимость в стандартных трехфазных сетях 400 В. Защита контактов внутри колодки предотвращает повреждение жилы при затяжке, что важно при работе с многожильными кабелями. Изделие не является самостоятельным коммутационным аппаратом, а служит вспомогательным адаптером, который устанавливается непосредственно на корпус выключателя. Выбор этой конкретной модели S1-M1-25 оправдан, когда штатные зажимы автомата не принимают кабель требуемого сечения, а использование более мощного выключателя экономически нецелесообразно.
