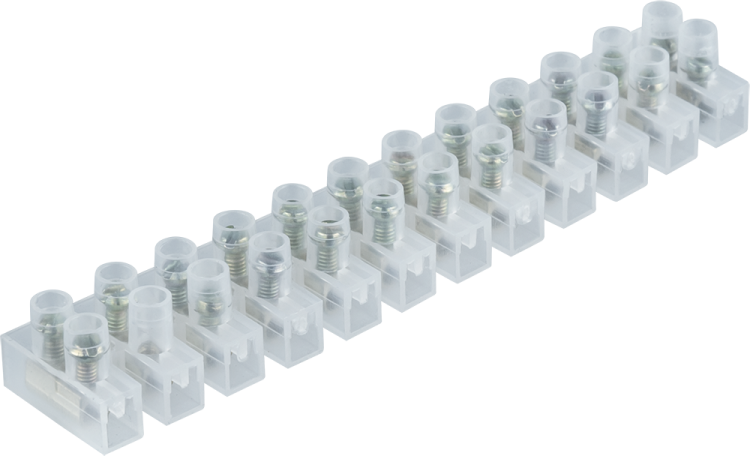

Колодка зажимная винтовая КЗВ 14 089 NTB-HPEZ-S12-3/WH Navigator 14089

Колодка зажимная винтовая КЗВ 14 089 NTB-HPEZ-S12-3/WH - это компактное устройство для надёжного соединения одножильных и многожильных проводов в распределительных цепях до 400 В. Произведённая компанией Navigator, модель предназначена для монтажа в щитах и устройствах автоматизации, где важны плотность сборки и доступ к контактам.

Назначение и область применения

Колодка зажимная винтовая КЗВ 14 089 NTB-HPEZ-S12-3/WH используется для создания разветвлений и соединений в слаботочных и силовых цепях постоянного и переменного тока. Подходит для систем управления, освещения, сигнализации, автоматики и других применений, где требуется фиксированное соединение с возможностью последующего обслуживания. Благодаря белому прозрачному корпусу легко контролировать состояние контактов без вскрытия.

Технические характеристики

• Количество полюсов: 12 - позволяет разместить до 24 проводов в одном модуле
• Номинальный ток: 3 А - максимальный допустимый ток через каждый зажим
• Номинальное напряжение: 400 В - безопасная работа в сетях до 400 В переменного тока
• Поперечное сечение провода: 1–5 мм2 - совместима с медными жилами указанной толщины
• Количество зажимов на полюс: 2 - каждый полюс имеет вход и выход, обеспечивая проходное соединение
• Ширина ячейки: 2,68 мм - узкий шаг позволяет экономить место в шкафах
• Способ монтажа: непосредственная установка - крепится на DIN-рейку без дополнительных адаптеров
• Рабочая температура: до +85 C - выдерживает нагрев в закрытых щитах
• Материал корпуса: полиэтилен - устойчив к механическим воздействиям и химическим средам
• Цвет: белый, прозрачный - удобно видеть положение проводов и наличие окисления
• Позиция соединения: сбоку - провода заходят перпендикулярно к плоскости колодки, что снижает риск перегиба

Совместимость и монтаж

Колодка зажимная винтовая КЗВ 14 089 NTB-HPEZ-S12-3/WH монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется просто: защёлкиваются боковые фиксаторы, после чего колодка плотно фиксируется. Для подключения используйте отвертку с плоским лезвием - затягивать винты следует равномерно, без усилия, чтобы не повредить пластик. Прозрачная крышка не требует демонтажа для проверки состояния контактов. Модель совместима с другими элементами серии NTB-HPEZ, позволяя собирать комбинированные блоки.

Преимущества

• Высокая плотность: 12 полюсов на минимальном пространстве - идеально для компактных щитов
• Прозрачный корпус - позволяет визуально контролировать целостность проводов и качество соединения
• Удобная форма зажимов - два входа на полюс обеспечивают гибкую маршрутизацию сигналов
• Стандартный шаг - совместим с большинством серийных решений от Navigator
• Надёжное винтовое соединение - минимизирует риск ослабления при вибрации

Ограничения применения

• Не предназначен для работы с проводниками более 5 мм2 - попытки вставить большие жилы повредят зажим
• Номинальный ток 3 А - нельзя использовать в цепях мощных потребителей (например, двигатели, ТЭНы)
• Рабочая температура до +85 C - не рекомендуется для установки рядом с источниками значительного тепла (трансформаторы, частотники)
• Не имеет защиты от пыли и влаги (IP-класс не указан) - применяется только внутри закрытых щитов

Примеры использования

• Разводка сигналов управления в пультах автоматики на заводе
• Подключение датчиков и исполнительных механизмов в системах конвейера
• Объединение нескольких линий освещения в распределительном щите
• Создание точек подключения для тестирования и диагностики в сервисных щитках

Практические советы

• Перед монтажом удалите изоляцию с провода на длину 6–8 мм - этого достаточно для надёжного контакта
• Используйте только отвёртку с подходящим размером лезвия - слишком крупная может повредить винт
• Проверьте все зажимы после первого включения - при первом нагреве металл немного деформируется
• При необходимости замены провода - отключите питание, затем ослабьте винт и потяните жилу
• Для долговечности избегайте перегрузок - даже кратковременные превышения тока выше 3 А снижают срок службы
