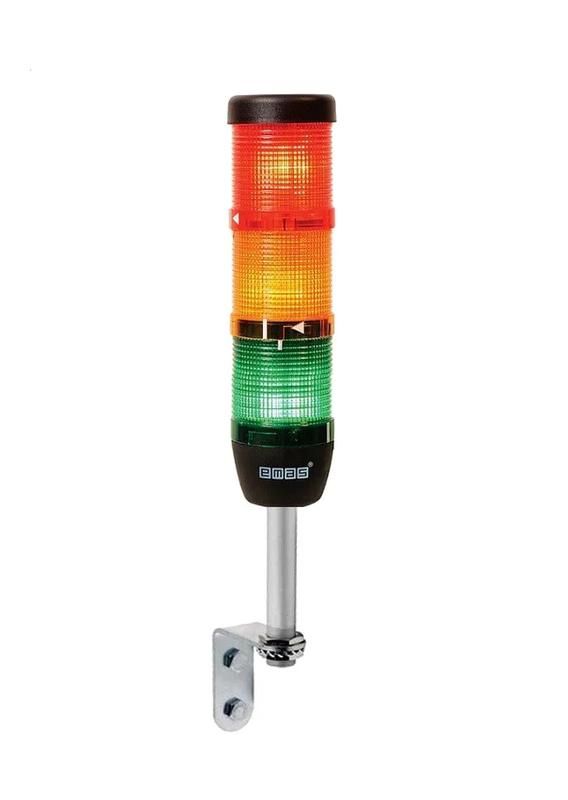

Колонна сигнальная 50мм 24В светодиод LED алюм. настен. соединение 100мм красн./зел./желт. EMAS IK53L024XD01

Колонна сигнальная EMAS ik53l024xd01 - это настенный светодиодный индикатор с трёхцветной сигнализацией (красный/зелёный/жёлтый) и питанием 24 В AC/DC, предназначенный для визуального оповещения о состоянии оборудования. Корпус из алюминия и степень защиты IP40 делают её подходящей для установки в производственных помещениях с умеренной запылённостью.

Назначение и область применения

Колонна сигнальная EMAS ik53l024xd01 используется для передачи визуальных сигналов о работе технологического оборудования: зелёный - нормальный режим, жёлтый - предупреждение, красный - авария или остановка. Применяется на станках, конвейерах, сборочных линиях, в цехах с автоматизированным оборудованием. Подходит для мест, где требуется быстрая визуальная диагностика состояния системы без доступа к пульту управления.

Технические характеристики

• Тип индикации: светодиодная, три цвета (красный, зелёный, жёлтый)
• Напряжение питания: 24 В AC/DC - совместима с переменным и постоянным током
• Защита корпуса: IP40 - защищает от твёрдых частиц крупнее 1 мм, не защищена от воды
• Материал корпуса: алюминий - прочный, устойчив к механическим повреждениям
• Линза: поликарбонат - ударопрочная, рассеивает свет равномерно
• Габариты: диаметр колонны 50 мм, расстояние между точками крепления 100 мм
• Рабочая температура: от –25 C до +70 C
• Электрическая стойкость: минимум 200 000 коммутаций
• Стандарт соответствия: TS EN 60947-5-1

Совместимость и монтаж

Колонна сигнальная EMAS ik53l024xd01 крепится на стену или панель через два отверстия с шагом 100 мм. Монтаж выполняется болтами M4 (не входят в комплект). Соединение проводов осуществляется через клеммник внутри корпуса - доступ открыт после снятия верхней крышки. Нет необходимости в специальном инструменте. Устройство не требует настройки - сразу готово к работе при подаче напряжения. Совместимо с любыми контроллерами, выдающими 24 В DC или AC.

Безопасность и стандарты

Колонна сертифицирована по стандарту TS EN 60947-5-1, который регламентирует требования к кнопкам и индикаторам управления. Обеспечивает надёжную работу в условиях промышленного производства. Отсутствие защиты от брызг (IP40) означает, что использование вне помещений или в сырых средах недопустимо.

Преимущества

• Светодиоды обеспечивают яркий, энергоэффективный и долговечный свет - срок службы до 50 тыс. часов
• Трёхцветная индикация позволяет одновременно отображать несколько состояний без дополнительных устройств
• Алюминиевый корпус устойчив к вибрациям и ударам
• Поддержка AC/DC - гибкость в подключении к различным источникам питания
• Модульная конструкция - легко заменить элементы при выходе из строя

Ограничения применения

• Не предназначен для установки во влажных, пылевых или агрессивных средах - IP40 не защищает от жидкости и тонкой пыли
• Отсутствует встроенный зуммер - звуковая сигнализация не предусмотрена в этой модели
• Не рекомендуется использовать при температуре ниже –25 C или выше +70 C - возможен отказ светодиодов или деформация линзы
• Не подходит для наружной установки даже под навесом - риск попадания влаги

Примеры использования

• На станке ЧПУ: зелёный - работа, жёлтый - ожидание загрузки, красный - ошибка
• На конвейере: красный - остановка, зелёный - движение, жёлтый - медленный режим
• В системе контроля качества: все три цвета используются для обозначения этапов проверки
• В распределительных щитах - как индикатор наличия напряжения и исправности цепи

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 24 В AC/DC - неверное питание вызывает мигание или выход из строя
• Используйте кабели с сечением не менее 0,75 мм2 для надёжного контакта в клеммах
• При установке на металлическую поверхность убедитесь, что она не создаёт помехи для светового потока
• Не используйте колонну рядом с источниками сильного теплового излучения - высокая температура снижает срок службы светодиодов
• Для обслуживания отключите питание - внутренняя часть не имеет защиты от поражения током при вскрытии
