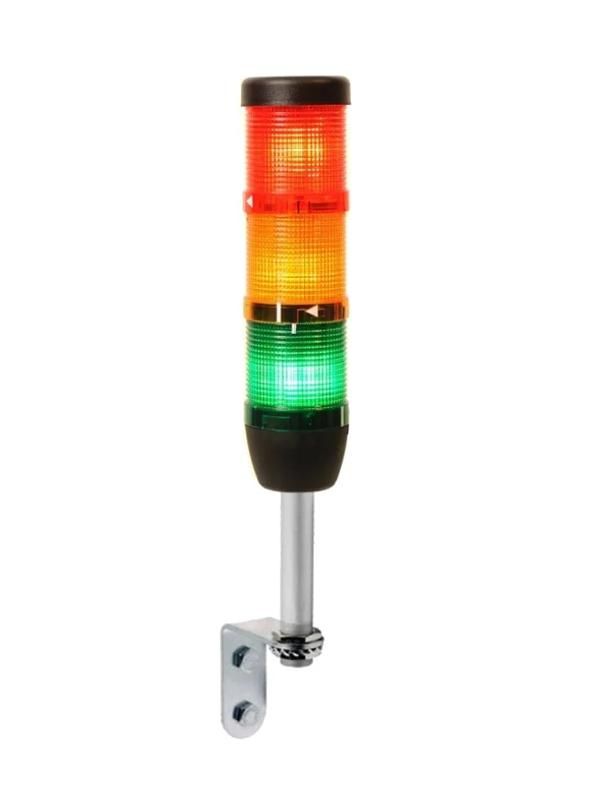

Сигнальная колонна 50 мм, 3 цвета (красный, зелёный, жёлтый), с зуммером, светодиод LED, алюм. патрубок 100 мм настенным креплением, 24В AC/DC, IP40 - IK53L024ZD01 EMAS

Колонна сигнальная EMAS ik53l024zd01 - это компактное настенное устройство с трёхцветной светодиодной индикацией (красный/зелёный/жёлтый) и встроенным зуммером, предназначенное для визуальной и звуковой сигнализации состояния оборудования в промышленных условиях. Устройство работает от сети 24 В переменного или постоянного тока, защищено от пыли (IP40) и имеет прочный алюминиевый корпус.

Назначение и область применения

Колонна сигнальная EMAS ik53l024zd01 используется для передачи информации о состоянии технологического процесса: работа в штатном режиме, наличие неисправности, необходимость вмешательства или аварийная ситуация. Подходит для установки на станках, конвейерах, сборочных линиях, распределительных щитах и других объектах, где требуется быстрая визуальная и звуковая обратная связь с персоналом. Трёхцветная индикация позволяет различать уровни важности сигналов - например, зелёный - норма, жёлтый - предупреждение, красный - авария.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместима с большинством промышленных систем управления
• Индикаторы: три светодиода (красный, зелёный, жёлтый) - каждый цвет управляем отдельно
• Звуковой сигнал: встроенный зуммер 90 дБ - слышен даже в шумной среде
• Защита: IP40 - защита от твердых частиц крупнее 1 мм, не предназначена для защиты от воды
• Материал корпуса: алюминиевый патрубок 100 мм - устойчив к ударным нагрузкам и коррозии
• Линза: поликарбонат - прочная, рассеивает свет равномерно, не желтеет со временем
• Рабочая температура: от –25 C до +70 C - подходит для холодных цехов и нагреваемых зон
• Электрическая износостойкость: минимум 200 000 коммутаций - долгий срок службы при частом использовании
• Стандарт: TS EN 60947-5-1 - соответствует требованиям к устройствам управления и сигнализации

Совместимость и монтаж

Колонна сигнальная EMAS ik53l024zd01 крепится на стену через фланец с отверстиями под крепёж M8. Монтаж выполняется без инструментов - достаточно закрутить гайки на кабельных вводах. Кабели подключаются к клеммной колодке внутри корпуса. Для подключения необходимо вывести три провода на каждую цветную секцию (R/G/Y) и два - на зуммер. Напряжение 24 В AC/DC допускает подключение как к переменному, так и к постоянному току - это упрощает интеграцию в системы с разными источниками питания.

Безопасность и стандарты

Колонна сертифицирована по стандарту TS EN 60947-5-1, который регламентирует безопасность и надёжность устройств управления и сигнализации в промышленных электроустановках. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённой линзе и глубокому расположению контактов. Корпус не содержит материалов, выделяющих токсичные вещества при перегреве.

Преимущества

• Трёхцветная светодиодная индикация - яркий, энергоэффективный и долговечный сигнал
• Встроенный зуммер 90 дБ - усиливает восприятие сигнала в шумных помещениях
• Алюминиевый корпус - легче стали, не ржавеет, хорошо отводит тепло
• Поддержка AC/DC - не требует отдельного преобразователя напряжения
• Модульная конструкция - легко заменить повреждённый элемент без демонтажа всей колонны
• Высокая механическая прочность - выдерживает вибрации и случайные удары

Ограничения применения

Колонна сигнальная EMAS ik53l024zd01 не предназначена для использования во влажных или моющихся средах - степень защиты IP40 не защищает от брызг и струй воды. Также не рекомендуется применять её в местах с высоким уровнем масляных паров или химически активной средой - материал линзы и корпуса не устойчив к растворителям и агрессивным жидкостям. Температурный диапазон ограничен: ниже –25 C или выше +70 C возможны отказы светодиодов или зуммера.

Примеры использования

• На автоматической линии: зелёный - всё в порядке, жёлтый - требуется замена расходника, красный - остановка по аварии
• На насосной станции: красный - перегрузка двигателя, зуммер - немедленное реагирование
• В цехе по упаковке: все три цвета используются для индикации этапов цикла (например, жёлтый - ожидание материала)
• В распределительном щите: сигнал о перегрузке по фазе или отключении одного из каналов

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - 24 В AC/DC, другие значения не поддерживаются
• При подключении используйте кабель с сечением не менее 0,75 мм2 - для надёжного контакта и снижения потерь
• Не забудьте про посадочный диаметр: корпус колонны имеет внешний диаметр 50 мм - убедитесь, что место установки позволяет свободно разместить устройство
• Для длительной работы в условиях вибраций дополнительно закрепите кабель хомутами рядом с входом
• Если нужна защита от воды - выбирайте модель с IP65/IP67; эта версия (IP40) - только для сухих помещений
• При замене лампы не требуется менять всю колонну - светодиоды меняются по модулям, доступ к которым открывается после снятия линзы
