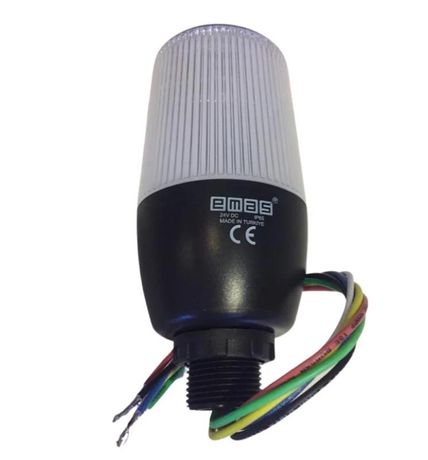

Сигнальная колонна одиночный модуль, 5 цветов, с контроллером (PNP), 24В DC, крепление M22, IP65 - IF5P024XM05 EMAS

Колонна сигнальная интегрированная с контроллером EMAS if5p024xm05 предназначена для визуальной и звуковой сигнализации состояния оборудования на промышленных объектах. Интегрированный PNP-контроллер и защита IP65 позволяют использовать её в жестких условиях без внешних устройств управления.

Назначение и область применения

Колонна сигнальная интегрированная с контроллером EMAS if5p024xm05 используется для передачи информации о состоянии технологического процесса через световые сигналы пяти цветов. Подходит для оповещения персонала о нормальном режиме, предупреждении, отказе или аварии. Применяется на станках, конвейерах, сборочных линиях, в цехах с высоким уровнем шума, где визуальный сигнал важнее звукового.

Технические характеристики

• Питание: 24 В постоянного тока (DC)
• Тип выхода контроллера: PNP (токовый выход, активный высокий уровень)
• Цвета индикации: 5 цветов (красный, желтый, зеленый, синий, белый) - все в одном модуле
• Защита: IP65 (полная защита от пыли, стойкость к струям воды из любого направления)
• Посадочный диаметр: M22 (стандартный для промышленных колонн)
• Зуммер: встроен, громкость 90–105 дБ
• Электрическая долговечность: минимум 20 000 коммутаций
• Рабочая температура: от –25C до +70C
• Корпус: прочный поликарбонат, устойчив к ударным нагрузкам
• Стандарт соответствия: TS EN 60947-5-1

Совместимость и монтаж

Колонна сигнальная интегрированная с контроллером EMAS if5p024xm05 монтируется в отверстие диаметром 22 мм. Крепление осуществляется без инструментов - фиксируется за счет резьбы и контргайки. Устройство совместимо с любыми PLC и автоматическими системами, имеющими PNP-выход. Для подключения используются клеммы внутри корпуса - провода заводятся через герметичные вводы. Напряжение питания 24 В DC исключает необходимость в преобразователях при использовании в типовых промышленных сетях.

Безопасность и стандарты

Изделие соответствует стандарту TS EN 60947-5-1, который регламентирует требования к кнопкам и индикаторам управления в промышленной автоматизации. Защита IP65 обеспечивает надежную работу в средах с пылью, брызгами воды и влажностью. Корпус выполнен из самозагасающего поликарбоната, что снижает риск возгорания при перегрузках.

Преимущества

• Интегрированный контроллер PNP - не требует внешнего устройства управления, экономит место и время на монтаж
• Пять цветов в одном модуле - заменяет несколько отдельных колонн, упрощает компоновку панели
• Встроенный зуммер - сочетает световую и звуковую сигнализацию без дополнительных элементов
• Быстрый монтаж без инструментов - позволяет менять или обслуживать колонну без остановки производства
• Высокая устойчивость к температуре - работает в холодных цехах и нагретых зонах рядом с оборудованием

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствует сертификация Ex
• Не рекомендуется для длительного погружения в жидкости - IP65 не гарантирует герметичность при полном погружении
• Контроллер PNP требует подключения к нагрузке с общим минусом; несовместим с NPN-системами без дополнительного интерфейса
• Громкость зуммера достаточна для закрытых помещений, но недостаточна на открытых площадках с сильным фоновым шумом

Примеры использования

• На линии резки металла: красный - авария, зеленый - готово к работе, желтый - предупреждение о перегреве
• На конвейере упаковки: синий - ожидание материала, белый - завершение цикла
• В цехе с высоким уровнем шума: звук+свет одновременно обеспечивают быстрое реагирование персонала
• На насосной станции: индикация уровня давления и наличия течи через разные цвета

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 24 В DC - превышение выведет контроллер из строя
• При подключении PNP-выхода убедитесь, что нагрузка (например, вход PLC) имеет внутреннюю подтяжку к минусу
• Для удобства обслуживания используйте кабель с запасом длины - позволит легко снять колонну без демонтажа проводки
• Если требуется мигание одного из цветов - контроллер уже встроен и управляет импульсами, не нужен внешний таймер
• При установке в местах с частыми мойками - периодически проверяйте состояние уплотнений и затяжку крепления
