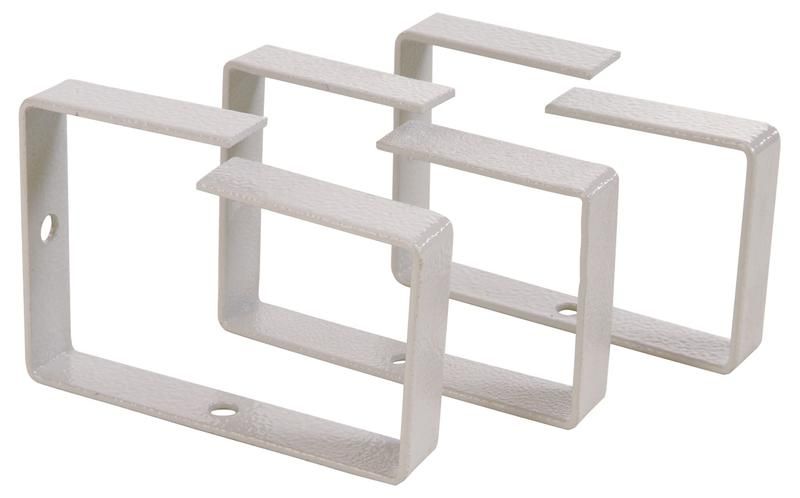

Кольцо организационное MCR-90 для укладки кабеля 90х65мм метал. Cabeus 7775c

Кольцо организационное для укладки кабеля 90х65 мм, металлическое от бренда Cabeus (артикулы mcr-90 и 7775c) используется для систематической фиксации и маршрутизации кабелей внутри электрических шкафов. Металлическая конструкция обеспечивает прочность и долговечность при нагрузках, характерных для промышленной автоматизации.

Назначение и область применения

Кольцо организационное для укладки кабеля 90х65 мм, металлическое применяется для организации кабельных трасс внутри щитов, панелей и шкафов. Его используют для сборки и фиксации силовых, управляющих и сигнальных кабелей, предотвращая перегибы, запутывание и механические повреждения. Подходит для установки на вертикальные и горизонтальные поверхности каркаса шкафа.

Технические характеристики

• Внешний диаметр: 90 мм
• Внутренний диаметр: 65 мм
• Материал: металл (тип не указан, предположительно сталь с антикоррозийным покрытием)
• Форма: круглое кольцо
• Установка: крепление к каркасу шкафа болтами или заклепками (крепеж не в комплекте)

Совместимость и монтаж

Кольцо организационное для укладки кабеля 90х65 мм, металлическое совместимо со всеми типами кабелей, имеющими внешний диаметр до 18–20 мм. Для монтажа требуется доступ к поверхности каркаса шкафа с возможностью просверливания отверстий под крепеж. Крепежные элементы (болты, гайки, заклепки) не входят в комплект - необходимо подготовить их отдельно. Устанавливается в местах, где требуется групповая фиксация кабелей - например, возле входных/выходных точек кабелей или рядом с распределительными коробками.

Преимущества

• Высокая механическая прочность благодаря металлической конструкции - выдерживает длительные нагрузки и вибрации
• Стандартный размер 90×65 мм соответствует распространённым требованиям промышленного оборудования
• Не деформируется при температурных колебаниях и воздействии химических сред, характерных для цехов
• Обеспечивает чёткую визуализацию трасс кабелей - упрощает обслуживание и диагностику

Ограничения применения

• Не предназначен для наружной установки - отсутствует указание на степень защиты IP
• Не рекомендуется использовать в условиях постоянного контакта с агрессивными жидкостями (масла, растворители) без дополнительной защиты
• Не подходит для кабелей с диаметром более 20 мм - риск перегрузки и деформации
• Требует предварительной подготовки места монтажа - нельзя установить на тонкий или гибкий материал без усиления

Примеры использования

• Фиксация кабелей питания и управления на стенке шкафа ЧПУ станка
• Организация кабельных трасс в распределительном щите промышленного конвейера
• Распределение сигналов от датчиков к контроллеру в автоматизированной линии
• Сборка кабелей в шкафах систем безопасности и пожаротушения

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кольца (65 мм) позволяет свободно проходить кабелям с учётом изгибов и жил
• Используйте пластиковые или резиновые вставки между кабелем и металлом, чтобы избежать повреждения изоляции
• При множественных кабелях - распределяйте их равномерно по окружности, чтобы не создавать перекоса и лишней нагрузки на крепление
• Для удобства обслуживания комбинируйте несколько колец в ряд - так легче отслеживать группы кабелей по функциям
• Артикулы mcr-90 и 7775c - это один и тот же продукт; используйте любой из них при заказе
