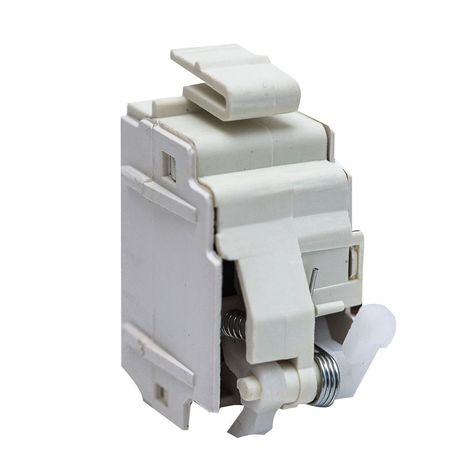

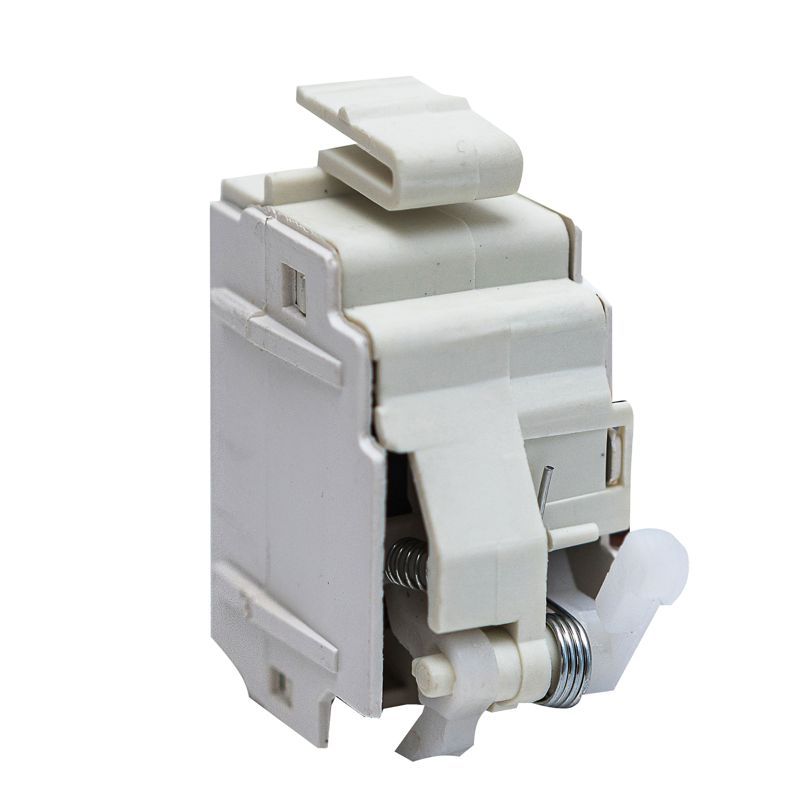

Комбинированный контакт 63 (левый) PRO.KVANT | KVA000042 Контактор (Legrand)

Комбинированный контакт 63 (левый) от Контактор Ульяновск (артикул kva000042) - это вспомогательный модуль для передачи сигналов о состоянии силовых контактов автоматического выключателя PRO.KVANT. Он устанавливается в левый слот и обеспечивает контроль за положением выключателя - включен или отключен - а также сигнализирует об аварийных отключениях.

Назначение и область применения

Комбинированный контакт 63 (левый) используется для передачи двух типов сигналов: состояние силовых контактов (включен/отключен) и факт аварийного отключения автоматического выключателя PRO.KVANT. Модуль применяется в системах управления, где требуется визуальный или дистанционный контроль состояния выключателя - например, в щитах автоматизации, на производственных линиях, в системах безопасности.

Технические характеристики

• Тип: комбинированный контакт (два функциональных канала)
• Место установки: левый слот автоматического выключателя PRO.KVANT
• Совместим с сериями: PRO.KV ACC
• Выходные цепи: два независимых контакта (NO + NC)
• Напряжение коммутируемых цепей: до 250 В переменного тока / 250 В постоянного тока
• Ток коммутации: до 5 А
• Механическая связь: прямой механический привод от механизма выключателя

Совместимость и монтаж

Комбинированный контакт 63 (левый) совместим исключительно с автоматическими выключателями серии PRO.KVANT, имеющими соответствующий слот для установки вспомогательных контактов. Установка возможна только в левую позицию - правосторонние модели не подходят. Для монтажа необходимо:

• Убедиться, что выключатель находится в отключенном состоянии;
• Аккуратно вставить контакт в левый слот до характерного щелчка;
• Проверить надежность фиксации и свободное перемещение рычага;
• Подключить провода к клеммам, соблюдая полярность и допустимые нагрузки.

Не используйте усилие при установке - неправильная посадка может повредить механизм выключателя.

Преимущества

• Объединяет две функции (состояние + авария) в одном компактном модуле
• Механическая связь гарантирует точную передачу состояния без задержек и сбоев
• Интегрирован в систему PRO.KVANT - не требует внешних адаптеров
• Стандартный форм-фактор позволяет заменить аналогичные модули других производителей при сохранении габаритов

Ограничения применения

• Не работает с другими сериями выключателей - даже если они имеют похожий вид
• Не предназначена для работы в цепях с током выше 5 А
• Не поддерживает высокочастотные импульсы - только статические и медленно меняющиеся сигналы
• Запрещено использовать в условиях повышенной вибрации без дополнительной фиксации
• Не рассчитана на работу вне температурного диапазона, указанного для основного выключателя PRO.KVANT

Примеры использования

• Система управления конвейером: сигнал “выключатель отключен” запускает оповещение оператора
• Щит автоматизации цеха: аварийное отключение передается в SCADA через вход контроллера
• Система безопасности: звуковой сигнал активируется при срабатывании защиты
• Тестирование оборудования: проверка работоспособности цепей управления после ремонта

Практические советы

• Перед заменой старого контакта убедитесь, что новый - именно левый (kva000042), а не правый
• При подключении к PLC используйте изолирующие реле, если нагрузка превышает 5 А
• При частых аварийных отключениях регулярно проверяйте механическую часть контакта на износ
• Не перепутайте NO и NC - в зависимости от схемы, неверное подключение может дать ложный сигнал
• Для удобства обслуживания помечайте провода, идущие от этого контакта - он часто используется в диагностических цепях
