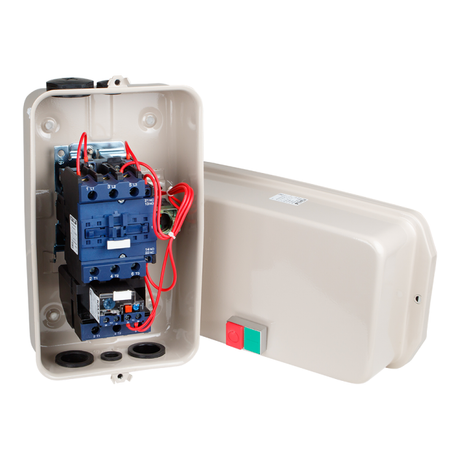

Пускатель ПМЛ-4220-63А-380AC-(37-50А)-УХЛ3-Б | 234189 КЭАЗ

Пускатель ПМЛ-4220-63А-380AC-(37-50А)-УХЛ3-Б от КЭАЗ - это прямой пускатель для трёхфазных электродвигателей мощностью до 36 кВт, рассчитанный на работу в условиях повышенной влажности и перепадов температур. Устройство обеспечивает надёжное включение и отключение двигателя с защитой от перегрузки, совмещает функции пускателя и теплового реле в одном корпусе.

Назначение и область применения

Пускатель ПМЛ-4220-63А-380AC-(37-50А)-УХЛ3-Б предназначен для частого включения и выключения трёхфазных асинхронных двигателей. Он используется там, где требуется автоматизированное управление оборудованием: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Подходит для установки в распределительных щитах промышленных объектов, на производстве, в энергообъектах и на объектах ЖКХ.

Технические характеристики

• Номинальный рабочий ток: 63 А
• Напряжение катушки управления: 380 В переменного тока (AC)
• Количество силовых полюсов: 3
• Диапазон уставок теплового реле: 37–50 А
• Номинальная мощность двигателя: 36 кВт
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности
• Частота сети: 50/60 Гц
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Максимальное сечение кабеля: 16 мм2
• Тип подключения: винтовые зажимы
• Условный номинальный ток короткого замыкания: 3 кА
• Класс защиты от перегрузки: 10 А - соответствует классу 10A теплового реле
• Способ монтажа: на монтажную плату (панель)
• Нормативный документ: ТУ3427-042-05758109-2008

Совместимость и монтаж

Пускатель ПМЛ-4220-63А-380AC-(37-50А)-УХЛ3-Б монтируется на DIN-рейку или жестко фиксируется на металлической панели через отверстия в основании. Для подключения используйте кабели сечением до 16 мм2. Катушка управления питается от сети 380 В AC - не подключайте к постоянному току или другому напряжению. Тепловое реле предварительно установлено и отрегулировано на диапазон 37–50 А; изменение уставок требует замены модуля. Комплексный блок позволяет отказаться от внешнего теплового реле, что снижает количество точек соединений и повышает надёжность системы.

Безопасность и стандарты

Пускатель соответствует требованиям ТУ3427-042-05758109-2008 и прошёл сертификацию на соответствие стандартам безопасности для промышленного оборудования. Защита IP54 и климатическое исполнение УХЛ3 обеспечивают безопасную работу в помещениях с высокой запылённостью, сыростью и колебаниями температуры. Устройство способно выдерживать токи короткого замыкания до 3 кА без выхода из строя, что гарантирует сохранность цепи при аварийных режимах.

Преимущества

• Интегрированное тепловое реле с регулируемой уставкой - экономит место в шкафе и исключает необходимость дополнительного устройства
• Высокая степень защиты IP54 - подходит для условий производства, где есть пыль, влага и механические воздействия
• Климатическое исполнение УХЛ3 - надёжна в холодных и влажных регионах России
• Винтовые зажимы - прочное и долговечное соединение, не требует специальных инструментов
• Совместим с большинством стандартных монтажных плат и щитов

Ограничения применения

• Не предназначена для работы с постоянным током - катушка управления рассчитана только на 380 В AC
• Нельзя использовать вне диапазона температур −40…+40 C - риск потери герметичности и отказа контактов
• Максимальный ток нагрузки - 63 А; превышение вызывает перегрев и выход из строя
• Не рекомендуется для частого пуска более 60 раз в час - возможен износ контактной группы
• Тепловое реле нельзя перенастроить - для других значений уставок нужна замена модуля

Примеры использования

• Управление насосом водоснабжения на котельной (мощность 30 кВт, ток около 45 А)
• Автоматический пуск вентиляционного агрегата в цеху с высокой запылённостью
• Контроль работы конвейера на пищевом производстве с периодическими перегрузками
• Подключение компрессора в системе сжатого воздуха с защитой от перегрева

Практические советы

• Проверьте соответствие тока двигателя диапазону 37–50 А перед установкой - если двигатель потребляет больше 50 А, выбирайте другой пускатель
• При монтаже на панель соблюдайте минимальные зазоры вокруг устройства - обеспечьте свободный доступ для теплоотвода
• Не затягивайте винты слишком сильно - можно повредить медные контакты внутри
• При использовании в местах с высокой влажностью проверяйте состояние уплотнителей и клемм каждые 6 месяцев
• При замене старого пускателя - сверьте тип подключения и габариты: ПМЛ-4220 имеет фиксированные размеры, совместимые с аналогами серии ПМЛ
