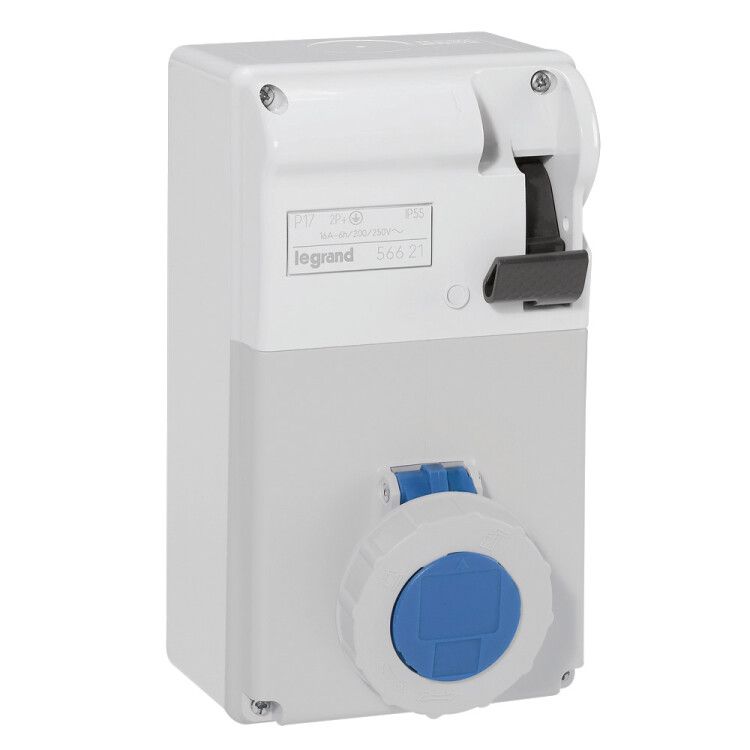

Комбинированный щиток - P17 Tempra Pro IP 55 16 A 200/250 В~ 50/60 Гц 2К+З | 056621 Legrand

Щит комбинированный IP55 16А 2P+E 230В от Legrand Euro - это готовое решение для безопасного подключения мобильных и стационарных электрооборудований на объектах с повышенными требованиями к защите от пыли и влаги. Артикул 056621 обеспечивает надёжное питание через штепсельную и CEE-розетку без необходимости сборки из отдельных компонентов.

Назначение и область применения

Щит комбинированный IP55 16А 2P+E 230В предназначен для временного или постоянного подключения электроприборов, требующих заземления - таких как сварочные аппараты, насосы, генераторы, строительные машины и оборудование на открытых площадках. Подходит для использования на стройплощадках, в цехах, на предприятиях с высокой запылённостью или в условиях переменной погоды. Благодаря наличию двух типов розеток (SCHUKO и CEE), он универсален для бытовых и профессиональных задач.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Количество фаз: 1
• Количество полюсов: 2P+E (два фазных провода + заземление)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK08 - устойчив к механическим воздействиям, включая удары инструментом
• Рабочий температурный диапазон: от -25 C до +40 C
• Климатическое исполнение: УХЛ - рассчитан на умеренные и холодные регионы
• Материал корпуса: поликарбонат - прочный, устойчив к УФ-излучению и химическим воздействиям
• Тип контактов: винтовые - обеспечивают надёжное соединение с жилами сечением до 4 мм2
• Количество розеток: 1×SCHUKO, 1×CEE 16A A
• Количество вводов: 2 - для подвода и вывода кабеля
• Тип подключения к сети: M32 - резьбовой ввод для кабеля диаметром до 32 мм
• Заземление: есть, контакт расположен в положении “6 часов”
• Механическая блокировка: есть - предотвращает случайное отключение при нагрузке
• Положение разъёма: 10° - оптимальный угол для удобного подключения
• Цвет: серый
• Не предусматривает установку модульного оборудования (автоматические выключатели, УЗО и т.п.)

Совместимость и монтаж

Щит комбинированный IP55 16А 2P+E 230В монтируется исключительно на стену. Для этого предусмотрены крепёжные отверстия в задней части корпуса. Кабель подводится через два ввода M32 - можно использовать кабель с внешним диаметром до 32 мм. Сечение жил - до 4 мм2. Винтовые зажимы позволяют надёжно закрепить медные или алюминиевые провода. Обратите внимание: щит не имеет места для установки DIN-рейки, поэтому нельзя добавить автоматы или другие модули. Это цельное устройство, собранное на заводе.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Степень защиты IP55 и ударопрочность IK08 обеспечивают работу даже в сложных средах. Механическая блокировка предотвращает отсоединение штекера под нагрузкой, снижая риск возникновения дуги. Защита от УФ-излучения позволяет использовать щит на открытом воздухе без потери прочности корпуса. Климатическое исполнение УХЛ гарантирует работоспособность в регионах с суровыми зимами.

Преимущества

• Готовое решение - не требуется собирать щит из отдельных элементов
• Две розетки в одном корпусе - SCHUKO для бытовой техники, CEE для промышленного оборудования
• Высокая степень защиты IP55 и IK08 - подходит для улицы, цехов, строек
• Поликарбонатовый корпус - легкий, долговечный, не корродирует
• Механическая блокировка - повышает безопасность при работе под нагрузкой
• УФ-защита - не желтеет и не теряет прочность на солнце

Ограничения применения

• Нельзя устанавливать внутренние модули - автоматические выключатели, УЗО, реле и т.п. отсутствуют и не поддерживаются
• Нет встроенного автомата - необходимо обеспечивать защиту цепи снаружи (например, через распределительный щит)
• Максимальное сечение жил - 4 мм2; более толстые кабели не войдут
• Не предназначена для подземной или подводной эксплуатации - IP55 не обеспечивает погружения
• Не рекомендован для помещений с постоянным воздействием агрессивных химикатов (кислот, растворителей)

Примеры использования

• Переносной источник питания для сварочного аппарата на стройке
• Электропитание бетономешалки или компрессора на открытой территории
• Временная розетка для инструментов на объекте с ограниченным доступом к сети
• Подключение генератора к оборудованию в условиях плохой погоды
• Обеспечение питания в мастерской с высокой запылённостью

Практические советы

• Выбирайте кабель с сечением 2,5–4 мм2 - этого достаточно для 16 А при нормальной длине до 50 метров
• При подключении используйте только качественные винты - перетягивать нельзя, чтобы не повредить контакт
• Проверьте соответствие диаметра кабеля размеру ввода M32 перед монтажом
• Не используйте этот щит как основной распределительный - он лишь точка подключения, а не защита
• Для длительной работы на улице проверяйте герметичность крышки после каждого открывания
• При использовании в холодном климате убедитесь, что температура не ниже -25 C - иначе возможна потеря эластичности материалов
