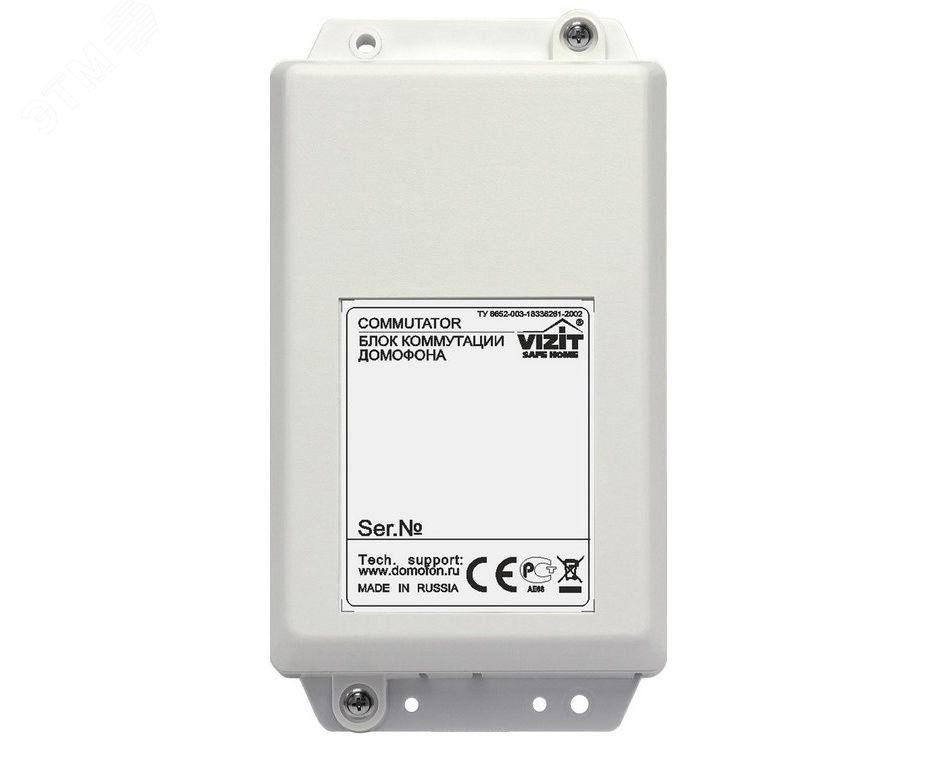

Коммутатор координатный БК-100(М) - БК-100М VIZIT

Коммутатор координатный БК-100М от Vizit - устройство для управления связью в координатных системах домофонов, рассчитанное на работу с до 100 квартирами. Применяется в составе домофонных комплексов Vizit для соединения блока вызова с управляющим контрольным пунктом (УКП).

Назначение и область применения

Коммутатор координатный БК-100М используется в координатных системах домофонов для переключения телефонных линий между блоком вызова (на входе в подъезд) и внутренними абонентскими устройствами в квартирах. Обеспечивает одновременную работу до 100 абонентов. Подходит для установки в жилых многоквартирных домах, офисных зданиях и других объектах, где требуется надёжная проводная система вызова.

Технические характеристики

• Тип изделия: блок коммутации
• Тип подъездной системы: координатная
• Количество поддерживаемых квартир: до 100
• Рабочее напряжение: 12 В постоянного тока (DC)
• Диапазон входного напряжения: 16–24 В
• Тип питания: DC 24 В (питание подаётся на вход, внутри преобразуется в 12 В для работы схемы)
• Диапазон рабочих температур: от 0 C до +40 C
• Материал корпуса: пластик
• Цвет: белый

Совместимость и монтаж

Коммутатор координатный БК-100М совместим исключительно с координатными системами домофонов Vizit. Для подключения требуются:

• Линии связи от блока вызова (обычно 5–8 проводов)
• Кабельные линии к каждому абоненту (до 100 пар)
• Источник питания 24 В постоянного тока

Монтаж выполняется в распределительном шкафу или нишах на этаже. Клеммы для подключения промаркированы. Настенный монтаж возможен при наличии крепёжных отверстий - в комплекте они не предусмотрены, крепление осуществляется через внешние фиксаторы. Не допускается подключение к сетям переменного тока или другим типам домофонов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Работает при напряжении ниже 50 В, что снижает риск поражения электрическим током. Соответствует нормам для внутренней установки в помещениях с контролируемой температурой. Сертификаты не указаны - рекомендуется проверить наличие документов на конкретную партию у поставщика.

Преимущества

• Высокая ёмкость - поддерживает до 100 квартир в одной единице, что уменьшает количество необходимых блоков в крупных домах
• Стабильная работа при колебаниях входного напряжения (16–24 В)
• Простая схема подключения благодаря стандартизированному интерфейсу для систем Vizit
• Пластиковый корпус защищает от механических повреждений и коррозии

Ограничения применения

• Не работает при температуре ниже 0 C - запрещена установка на улице или в неотапливаемых местах
• Подходит только для координатных систем Vizit - несовместим с матричными, IP-системами или другими брендами
• Требует стабильного источника питания 24 В DC; при просадках напряжения ниже 16 В возможны сбои связи
• Не имеет защиты от перегрузки по току - необходимо использовать внешние предохранители в цепи питания

Примеры использования

Коммутатор координатный БК-100М применяется в:

• Жилых домах с 50–100 квартирами, оснащённых координатными домофонами Vizit
• Общественных зданиях - школах, больницах, административных корпусах с аналогичной системой вызова
• Замена старых моделей БК-100 при ремонте или модернизации существующих домофонных систем

Практические советы

• Перед установкой проверьте напряжение на входе - оно должно быть не менее 16 В и не более 24 В постоянного тока
• Используйте кабели с медными жилами сечением не менее 0.5 мм2 для линий к квартирам - меньшее сечение вызывает потерю сигнала
• При подключении большого числа абонентов (более 80) избегайте длинных участков кабеля - увеличивается вероятность помех
• Не закрывайте корпус герметично - нужен минимальный доступ воздуха для теплоотвода при длительной работе
• При замене устройства сохраните маркировку всех проводов - схема подключения уникальна для каждой модели БК-100М
