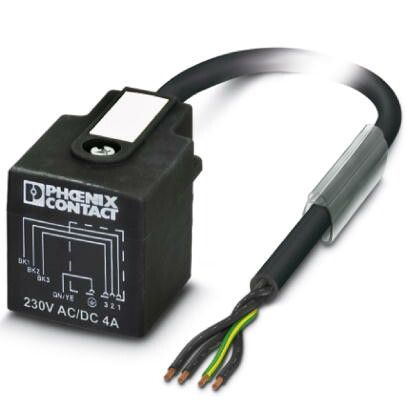

Кабель для датчика / исполнительного элемента SAC-4P-3,0-PUR/AD | 1438956 Phoenix Contact

Кабель для датчика / исполнительного элемента SAC-4P-3,0-PUR/AD от Phoenix Contact предназначен для надёжной передачи сигналов и питания между датчиками, исполнительными устройствами и контроллерами в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Кабель для датчика / исполнительного элемента SAC-4P-3,0-PUR/AD используется для соединения датчиков, клапанов, реле и других исполнительных элементов с управляющими системами. Подходит для установки на автоматизированных линиях, робототехнике, конвейерах и станках, где требуется высокая устойчивость к износу, маслам и химическим веществам.

Технические характеристики

• Число жил: 4
• Сечение жил: 3,0 мм²
• Оболочка: PUR (полиуретан) — устойчива к истиранию, маслам, топливу и химикатам
• Гибкость: предназначена для частых движений и гибких перемещений
• Работает в широком температурном диапазоне — от -40 °C до +80 °C
• Цвет оболочки: чёрный

Совместимость и монтаж

Кабель для датчика / исполнительного элемента SAC-4P-3,0-PUR/AD совместим с разъёмами стандарта M12 и другими типами промышленных разъёмов, имеющих соответствующий контактный ряд. Для монтажа используйте кабельные зажимы с подходящим диаметром защищаемой области — внешний диаметр кабеля составляет около 8–9 мм. Обеспечьте свободный радиус изгиба не менее 7,5×D (где D — диаметр кабеля) при динамическом использовании.

Безопасность и стандарты

Изготовлен в соответствии с требованиями EN 50525-2-81 и IEC 60228. Материал оболочки PUR обеспечивает самозатухание при воздействии открытого пламени (по UL VW-1). Кабель для датчика / исполнительного элемента SAC-4P-3,0-PUR/AD не содержит свинца и другие запрещённые вещества согласно RoHS.

Преимущества

• PUR-оболочка выдерживает многократные изгибы и трение — идеальна для мобильных систем
• Устойчивость к маслам и химикатам снижает риск повреждения в промышленной среде
• Высокая прочность на разрыв и усталостная стойкость продлевают срок службы
• Чёткая цветовая маркировка жил упрощает распознавание и подключение

Ограничения применения

• Не предназначен для постоянного погружения в воду — не имеет защиты IP68
• Не рекомендован для прямого контакта с растворителями на основе ацетона или бензола
• Максимальная рабочая температура +80 °C — не использовать рядом с источниками высокого тепла без термической защиты

Примеры использования

• Подключение датчиков положения на роботизированной руке
• Связь между PLC и пневматическими клапанами на конвейере
• Передача сигнала от энкодера к управляемому приводу
• Кабель для датчика / исполнительного элемента SAC-4P-3,0-PUR/AD часто применяется в пищевой и фармацевтической промышленности благодаря устойчивости к мойкам и чистящим средствам

Практические советы

• При прокладке в кабельных каналах используйте направляющие, чтобы избежать перегибов и скручивания
• Проверяйте соответствие сечения 3,0 мм² допустимой нагрузке тока вашего устройства — для 4-жильного кабеля это до 20 А при комнатной температуре
• При подключении к разъёмам M12 убедитесь, что штекер имеет 4-контактную конфигурацию
• Для долговечности не затягивайте кабель слишком сильно — изгиб под острым углом снижает срок службы
