Кабель для датчика / исполнительного элемента SAC-4P- 1,5-800/M12FR-3L | 1456996 Phoenix Contact

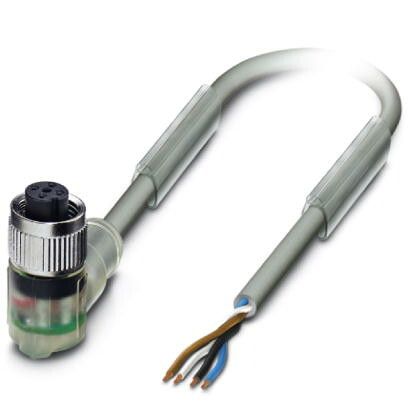

Кабель для датчика / исполнительного элемента SAC-4P-1.5-800/M12FR-3L от Phoenix Contact предназначен для надёжного подключения датчиков и исполнительных механизмов в условиях промышленной автоматизации. Кабель имеет M12-разъём на одном конце и свободные провода на другом, что упрощает монтаж в ограниченном пространстве. Его прочная полиуретановая оболочка и золотые контакты обеспечивают долгую работу даже в агрессивных средах.

Назначение и область применения

Кабель для датчика / исполнительного элемента SAC-4P-1.5-800/M12FR-3L используется для передачи сигналов и питания между контроллерами и устройствами поля: датчиками положения, концевиками, клапанами, маломощными двигателями. Подходит для установки на станках, конвейерах, роботизированных системах и других объектах с высокой механической нагрузкой и вибрацией.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 24 В постоянного тока
• Номинальный ток: 4 А
• Длина кабеля: 1,5 м
• Тип разъёма (полевой конец): M12, 4-полюсный, фланцевый (FR)
• Тип окончания (корпусной конец): свободные провода, без разъёма
• Оболочка: полиуретан (PUR) - устойчив к маслам, химикатам, износу
• Цвет оболочки: серый
• Жилы: многожильные - повышают гибкость и срок службы при частых изгибах
• Контакты: покрытие золотом (Au) - обеспечивает стабильную проводимость и антикоррозийную защиту
• Проходное сопротивление: ≤5000 мОм - минимальные потери при передаче сигнала
• Допустимая рабочая температура: от –40 C до +90 C
• Рекомендуемая температура при монтаже (при протяжке): от –30 C до +90 C
• Угловое введение кабеля: да - позволяет удобно выводить провода под углом, экономя место

Совместимость и монтаж

Кабель для датчика / исполнительного элемента SAC-4P-1.5-800/M12FR-3L совместим с любыми устройствами, оснащёнными M12-разъёмом типа A (4-pin), используемыми в промышленной автоматизации. Монтаж выполняется путём подключения M12-разъёма к соответствующему порту датчика или исполнительного механизма. Свободные провода зачищаются и подключаются к клеммнику, PLC или распределительному щиту. Угловое введение кабеля снижает риск перегиба и обрыва при плотной компоновке. Для надёжного соединения рекомендуется использовать инструмент для затяжки M12-разъёма с моментом 1–1,5 Нм.

Безопасность и стандарты

Кабель для датчика / исполнительного элемента SAC-4P-1.5-800/M12FR-3L соответствует требованиям EN 60947-5-2 и IEC 61076-2-101 для промышленных разъёмов. Оболочка PUR обеспечивает самозатухание при воздействии открытого пламени (UL VW-1). Применение золотого покрытия контактов исключает окисление и гарантирует безопасную работу в цепях управления с низкими уровнями напряжения.

Преимущества

• Высокая механическая прочность благодаря полиуретановой оболочке - выдерживает трение, изгибы и давление
• Стабильный контакт благодаря золотому покрытию - минимизирует скачки сопротивления и помехи
• Широкий температурный диапазон - работает в холодных складах и нагретых цехах
• Угловое введение кабеля - упрощает прокладку в тесных местах, снижает нагрузку на разъём
• Гибкость многожильных жил - подходит для подвижных участков и частых перемещений оборудования

Ограничения применения

• Не предназначена для подключения к сетям переменного тока выше 24 В
• Не следует применять в условиях постоянного погружения в жидкости - хотя оболочка устойчива к брызгам и влаге, IP-класс защиты не указан и не гарантирован
• При монтаже в условиях ниже –30 C требуется предварительный прогрев кабеля, чтобы избежать растрескивания PUR-оболочки
• Не рекомендуется использовать в качестве силового кабеля для двигателей мощностью более 100 Вт - ток 4 А является предельным значением

Примеры использования

• Подключение датчика proximity к ПЛК на конвейере в пищевой промышленности
• Связь между клапаном и модулем ввода/вывода на станке с ЧПУ
• Передача сигнала от энкодера к контроллеру в робототехническом комплексе
• Прокладка вдоль движущихся секций машины, где важна гибкость и устойчивость к износу

Практические советы

• При прокладке кабеля избегайте острых кромок и металлических деталей - PUR-оболочка прочна, но может быть повреждена при резких перегибах
• Проверьте соответствие типоразмера M12-разъёма: SAC-4P-1.5-800/M12FR-3L имеет фланцевый (FR) вариант - он отличается от обычного круглого M12
• При использовании в сырых помещениях дополнительно герметизируйте вход в шкаф через сальник или муфту
• Для замены старого кабеля - сверьте количество полюсов (4) и тип разъёма. Не заменяйте на 3-полюсный аналог - возможна потеря функциональности
• При длительной работе при +80…+90 C проверяйте состояние оболочки каждые 6 месяцев - повышенная температура ускоряет старение материала
