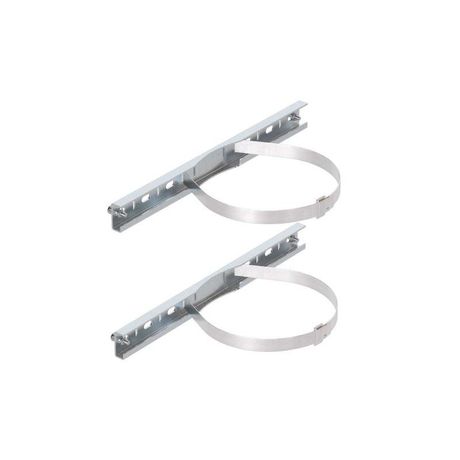

Комплект крепления шкафов CE/RAM box к столбу (ширина шкафа- 500 мм) | R5FB500 DKC ДКС

Комплект крепления шкафов CE/RAM box к столбу (ширина шкафа 500 мм) от DKC — это готовое решение для надежного монтажа шкафов серии RAM block на вертикальных опорах. Артикул r5fb500 подходит для установки шкафов шириной 500 мм в условиях повышенной влажности и запыленности.

Назначение и область применения

Комплект крепления шкафов CE/RAM box к столбу (ширина шкафа 500 мм) предназначен для фиксации корпусов серии RAM block на цилиндрических столбах — например, на опорах ЛЭП, трубопроводах, технологических конструкциях. Применяется там, где требуется защищённое размещение электрооборудования, автоматики или систем управления вне помещений.

Технические характеристики

• Тип изделия: комплект крепления
• Материал: сталь оцинкованная — устойчив к коррозии
• Цвет: светло-серый — соответствует цвету корпусов RAM block
• Ширина совместимого шкафа: 500 мм
• Состав комплекта: профиль, хомут, механизм фиксации

Совместимость и монтаж

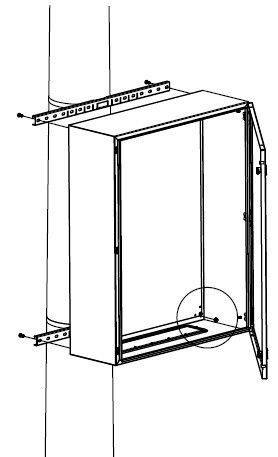

Комплект крепления шкафов CE/RAM box к столбу (ширина шкафа 500 мм) совместим только с корпусами серии RAM block, имеющими стандартную форму и размеры. Установка выполняется в три этапа:

1. Обхватите столб хомутом, совместив отверстия с профилем.
2. Закрепите профиль на столбе с помощью болтов (не входят в комплект).
3. Зафиксируйте шкаф на профиле с помощью заводских крепёжных отверстий на задней стенке.

Не требует сварки. Все элементы имеют предварительно просверленные отверстия. Для плотного прилегания проверьте диаметр столба — он должен соответствовать внутреннему размеру хомута.

Преимущества

• Универсальная совместимость с корпусами RAM block — не нужна доработка
• Оцинкованная сталь обеспечивает долгую службу даже в агрессивной среде
• Интеграция с системой RAM block — все элементы работают как единый модуль
• Легкий доступ к шкафу после монтажа — можно демонтировать без снятия всего крепления

Ограничения применения

• Подходит только для шкафов шириной 500 мм — не используйте для других размеров
• Не предназначено для горизонтального крепления или на наклонных поверхностях
• Не рекомендуется применять на столбах с диаметром меньше 40 мм или больше 120 мм — точные границы зависят от модели хомута
• Не заменяет основную защиту корпуса — шкаф должен иметь класс защиты IP65/IP66, чтобы сохранить целостность системы

Примеры использования

• Крепление распределительных щитов на опорах воздушных линий электропередачи
• Установка контроллеров на трубопроводах в нефтегазовой отрасли
• Фиксация шкафов управления насосными станциями на металлических опорах
• Монтаж устройств автоматизации на промышленных эстакадах

Практические советы

• Перед монтажом проверьте соответствие диаметра столба и внутреннего радиуса хомута — не допускайте перекоса
• Используйте антивибрационные прокладки между хомутом и столбом, если есть риск механических колебаний
• После установки затяните болты равномерно — перекос может повредить корпус шкафа
• Проверяйте состояние оцинковки через год эксплуатации — особенно в зонах с высокой влажностью
• Артикул r5fb500 — единственный подходящий комплект для шкафов шириной 500 мм в серии RAM block; другие артикулы не взаимозаменяемы
