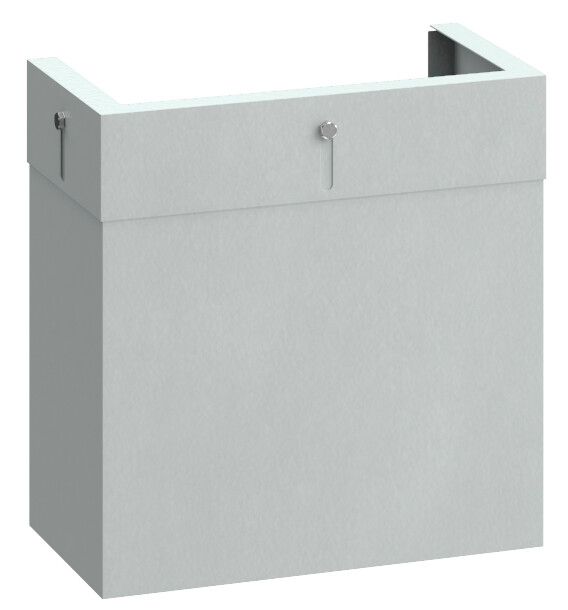

Компенсатор высоты для УЭРМ-Х-2700 (комплект 2 шт.) | IND-KOMP-2700-1 IEK

Компенсатор высоты для УЭРМ-Х-2700 (комплект 2 шт.) от IEK предназначен для выравнивания уровня при монтаже шкафов УЭРМ-Х-2700 на неровных поверхностях. Комплект из двух элементов обеспечивает надёжную фиксацию и компенсирует перепады высоты до 40 мм, сохраняя герметичность и устойчивость корпуса. Артикул ind-komp-2700-1 соответствует серийному решению IEK для промышленных распределительных устройств.

Назначение и область применения

Компенсатор высоты для УЭРМ-Х-2700 используется исключительно при установке шкафов серии УЭРМ-Х-2700. Он позволяет выровнять корпус по горизонтали при монтаже на полу с перепадами высоты, например, на бетонных основаниях с деформациями или неровностями. Применяется внутри помещений с невзрывоопасной средой, где отсутствуют токопроводящая пыль и агрессивные химические вещества. Подходит для объектов промышленной автоматизации, энергообъектов, насосных станций и других мест, где установлены шкафы управления.

Технические характеристики

• Исполнение: соединительный элемент верхний - служит для крепления между основанием шкафа и опорной поверхностью;
• Материал: сталь - обеспечивает прочность и долговечность при механических нагрузках;
• Степень защиты: IP31 - защищает от твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально; не предназначена для влажных или открытых площадок;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80% при 25C;
• Цвет: серый - покраска порошковой эмалью RAL 7035, устойчивая к царапинам и выцветанию;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии внешних повреждений.

Совместимость и монтаж

Компенсатор высоты для УЭРМ-Х-2700 совместим только с шкафами этой же серии. Каждый комплект содержит два элемента - они устанавливаются с противоположных сторон нижней рамы шкафа. Монтаж выполняется болтовым креплением через предварительно просверленные отверстия в основании шкафа. Для точной регулировки высоты необходимо использовать гаечные ключи. Посадочные отверстия имеют стандартный шаг M8. Не допускается использование с другими моделями шкафов, даже от IEK - это нарушит герметичность и соответствие нормам.

Безопасность и стандарты

Компонент соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для электроустановочного оборудования. Сертифицирован для работы в условиях, исключающих взрывоопасную среду. Наличие IP31 гарантирует безопасность при случайном контакте с твердыми предметами, однако не защищает от брызг, струй воды или пылевой нагрузки. Элемент не предназначен для наружной установки.

Преимущества

• Высокая жесткость стальной конструкции предотвращает прогиб и деформацию под весом шкафа;
• Порошковое покрытие RAL 7035 снижает риск коррозии в условиях повышенной влажности внутри помещений;
• Комплект из двух элементов обеспечивает равномерное распределение нагрузки и устойчивую установку;
• Не требует специальных инструментов для монтажа - достаточно стандартного набора слесаря.

Ограничения применения

• Не применяется вне помещений - степень защиты IP31 недостаточна для воздействия осадков, ветра или пыли;
• Запрещено применять в зонах с токопроводящей пылью, паром, маслом или химическими реагентами - материал не имеет антикоррозийного покрытия для таких сред;
• Не подходит для шкафов других типов, кроме УЭРМ-Х-2700 - форма и расположение креплений уникальны;
• Не рекомендуется использовать при перепадах высоты свыше 40 мм - возможна потеря устойчивости.

Примеры использования

• Шкаф управления насосной станцией на заводе, установленный на старом бетонном полу с трещинами;
• Распределительный щит в цеху с технологическим оборудованием, где требуется точная горизонтальная установка для правильной работы дверей;
• Аппаратный пункт в административном здании, где пол был выровнен частично, и остаётся небольшая разница уровней.

Практические советы

• Перед монтажом проверьте уровень пола - используйте лазерный уровень, чтобы точно определить необходимую высоту компенсаторов;
• Не затягивайте болты слишком сильно - это может повредить резьбу в металле шкафа или вызвать деформацию;
• При замене компенсаторов всегда используйте оригинальные детали артикула ind-komp-2700-1 - аналоги могут иметь отличные габариты или толщину;
• Проверяйте состояние покрытия ежегодно - при появлении царапин до металла рекомендуется обработать участок антикоррозийным составом.
