Комплект адаптеров РИКС-20-70/150 (на 3 фазы) | 78540 КВТ

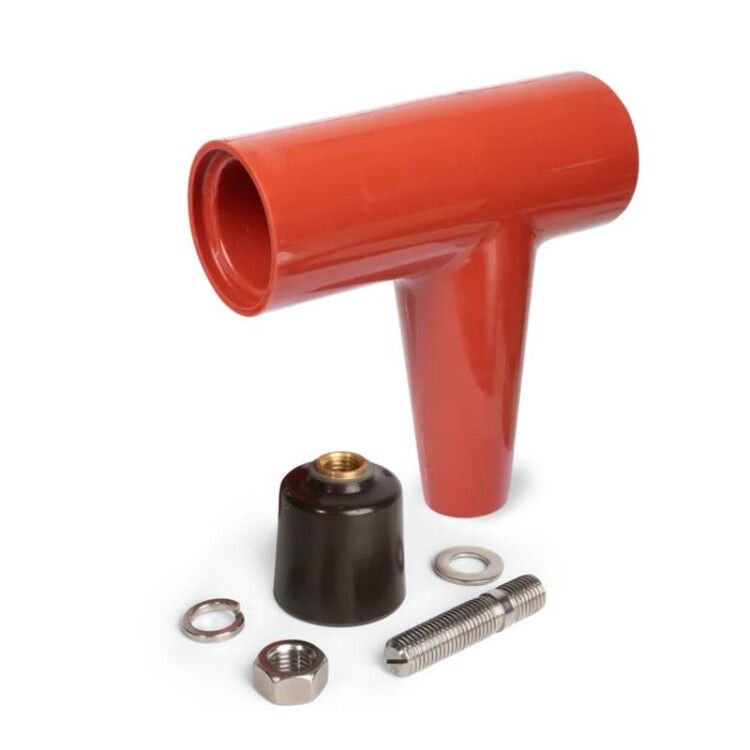

Комплект адаптеров РИКС 70-120/150 КВТ предназначен для надёжной изоляции и герметизации Т-образных соединений между кабельными концевыми муфтами и резьбовыми вводами распределительных устройств с газовой изоляцией. Комплект рассчитан на работу с кабелями сечением 70–120 мм2 и напряжением до 10 кВ, совместим с термоусаживаемыми муфтами КВТ и аналогичными изделиями. Артикул 78540.

Назначение и область применения

Комплект адаптеров РИКС 70-120/150 КВТ применяется для безопасного подключения одножильных силовых кабелей к резьбовым вводным изоляторам (бушингам) типов «С» в компактных распределительных устройствах (КРУ) с газовой изоляцией. Особенно актуально использование в ЯЧЕЙКАХ ГАЗОИЗОЛИРОВАННОГО РАСПРЕДЕЛЕНИЯ, где важно минимизировать воздушные зазоры между фазами и сохранить высокий уровень защиты от внешних воздействий.

Технические характеристики

• Номинальное поперечное сечение кабеля: 70–120 мм2
• Номинальное рабочее напряжение: 10 кВ (выдерживает до 20 кВ)
• Максимальная допустимая токовая нагрузка: 630 А
• Тип изоляции: толстостенный силиконовый эластомер
• Способ монтажа: термоусадка, холодная усадка (без нагрева пламенем)
• Фиксация на бушинге: резьбовая шпилька M16/M16
• Цвет: оранжевый (не кирпично-красный - указано неверно в описании производителя; цвет реальной продукции - оранжевый)
• Количество фаз: 3 (полный комплект для трёхфазной системы)
• Степень защиты IP: не указана, но обеспечивается за счёт герметичной конструкции и силикона

Совместимость и монтаж

Комплект адаптеров РИКС 70-120/150 КВТ работает исключительно с концевыми термоусаживаемыми муфтами, которые имеют болтовые наконечники с центральным отверстием под резьбу M16. Подходящие наконечники - модели 2НБ-70/120-16 (приобретаются отдельно).

Монтаж выполняется следующим образом:

1. На подготовленную концевую муфту надевается корпус адаптера.
2. Шпилька M16/M16 вставляется через отверстие наконечника и завинчивается в бушинг распределительного устройства.
3. Гайка, плоская и гроверная шайбы затягиваются для механической фиксации.
4. Тыльная сторона адаптера герметизируется торцевой заглушкой с внутренней резьбой.
5. Для повышения контакта и предотвращения высыхания - наносится силиконовая паста.
6. Кабельная стяжка фиксирует положение всех элементов.

Не требует применения открытого пламени, горелок или специнструмента - всё собирается руками. Возможен многократный демонтаж и повторный монтаж без потери герметичности.

Безопасность и стандарты

Произведён в соответствии с требованиями CENELEC EN 50181 и DIN 47636. Материалы устойчивы к трекингу - то есть не образуют поверхностные электрические каналы даже при длительном воздействии влаги и загрязнений. Применимы в условиях повышенной запылённости, перепадов температур и агрессивной среды.

Преимущества

• Высокая степень герметизации благодаря силиконовому эластомеру и заглушкам
• Отсутствие необходимости в тепловоздействии - снижаются риски повреждения кабеля и увеличивается скорость установки
• Обеспечивают минимальное межфазное расстояние - важны для компактных КРУ
• Совместимость с продукцией КВТ, Raychem и другими аналогами
• Позволяют использовать один тип ввода для различных кабельных систем
• Легкий вес и прочная конструкция - подходят для вертикальных и труднодоступных участков

Ограничения применения

• Не для многожильных кабелей - только одножильные с изоляцией из сшитого полиэтилена
• Требуется обязательное наличие болтового наконечника с отверстием M16 - другие типы несовместимы
• Не предназначены для постоянного погружения в воду - хотя герметичны, но не являются водоустойчивыми на уровне IP68
• Не рекомендованы для использования вне закрытых распределительных устройств без дополнительной защиты от механических ударов
• Работают только при температуре окружающей среды от –40C до +90C - выход за эти границы снижает долговечность

Примеры использования

• Подключение кабеля к ячейке КРУ-10 с газовой изоляцией и бушингом типа «С»
• Замена старых медных выводов на современные термоусаживаемые решения в модернизируемых подстанциях
• Монтаж в помещениях с ограниченным свободным пространством - например, внутри щитовых комнат или технологических ниш
• Энергообъекты с частыми изменениями конфигураций питания - быстрая замена и переустановка адаптеров экономят время ремонта

Практические советы

• Перед сборкой проверьте соответствие наконечника на кабеле - он обязан иметь именно отверстие M16, а не M12. Шпилька в комплекте - только M16/M16, других вариантов нет.
• Силиконовую пасту наносите равномерно на контактную поверхность шпильки и внутреннюю часть наконечника - это продлит срок службы и повысит надёжность контакта.
• Не забудьте установить гроверную шайбу - она препятствует самопроизвольному отвинчиванию гайки при вибрациях.
• При работе в сыром помещении перед монтажом протрите все детали насухо - даже малейшая влага может вызвать пробой при первом включении.
• Храните комплект в оригинальной упаковке, вдали от прямых солнечных лучей - силикон со временем может потерять эластичность.
