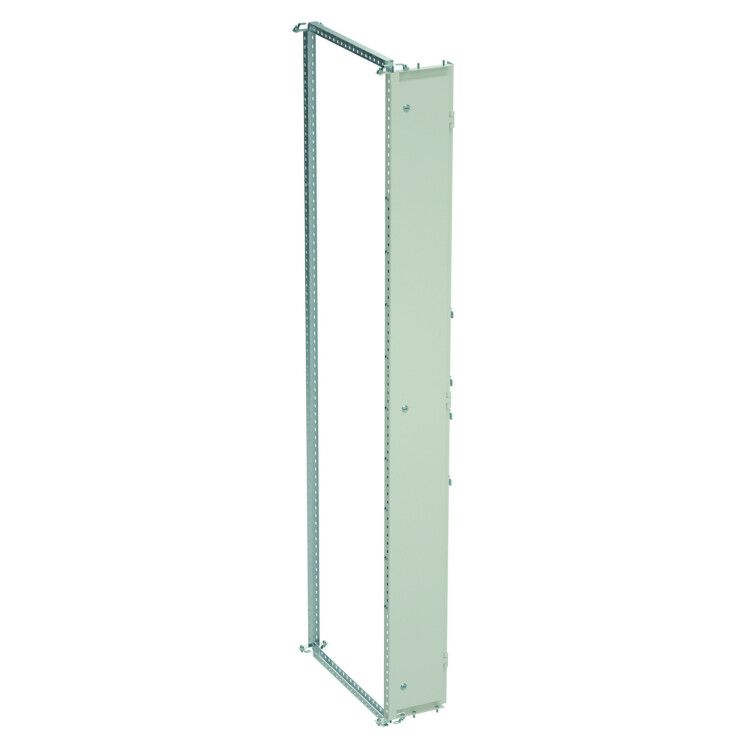

Комплект бокового отсека шин для шкафов CQE N ВхГ 2000 х 600 мм | R5NPFIM2060 DKC ДКС

Комплект бокового отсека шин для шкафов CQE N, ВхГ 2000х600 мм от DKC (ДКС), артикул r5npfim2060, предназначен для организации внутренних кабельных вводов и разделения зон внутри шкафа. Он устанавливается на боковой стенке шкафа серии RAM power и позволяет удобно распределить силовые и слаботочные линии, сохраняя доступ к соединениям.

Назначение и область применения

Этот комплект используется для создания изолированной боковой камеры внутри напольных шкафов CQE N высотой 2000 мм и глубиной 600 мм. Его основная задача - организовать вход кабелей сбоку, отделить их от основной части шкафа и обеспечить безопасную маршрутизацию проводов. Удобна дверца: она открывается для проверки, диагностики и замены кабелей без вскрытия всего шкафа. Применяется в системах автоматизации, энергообеспечении, промышленном оборудовании - там, где требуется частый доступ к кабельным соединениям.

Технические характеристики

• Размеры: 2000 × 600 мм (высота × глубина)
• Материал корпуса: сталь
• Цвет: RAL 7035 (серый светло-матовый)
• Исполнение: соединительный комплект боковой - предназначена для монтажа на боковую стенку шкафа
• Закрывается дверцей с возможностью запирания (не указано наличие замка - предполагается механическая фиксация)

Совместимость и монтаж

Подходит исключительно для шкафов серии CQE N с габаритами 2000×600 мм. Монтируется на боковую панель шкафа через заранее подготовленные отверстия или крепления, совпадающие с конструкцией рамы. Для установки необходимы стандартные инструменты: отвертки, ключи, уровень. Крепление выполняется болтовым соединением - детали совмещаются с уже имеющимися точками крепления шкафа. Напряжение питания не влияет на работу комплекта - он является пассивной металлической конструкцией.

Безопасность и стандарты

Не имеет собственной степени защиты IP - зависит от герметичности установленного шкафа CQE N. Соответствует требованиям безопасности к электрооборудованию за счет выполнения функции экранирования и разделения цепей. Все материалы соответствуют нормам RoHS. Цвет покрытия RAL 7035 - антикоррозийное порошковое напыление, устойчивое к воздействию средней влажности и химически нейтральных веществ.

Преимущества

• Увеличивает плотность укладки кабелей за счёт вынесения ввода на сторону шкафа
• Обеспечивает быстрый доступ к кабелям без демонтажа оборудования внутри шкафа
• Сохраняет целостность основной зоны шкафа - снижает риск случайного повреждения проводов
• Выполнено из стали - прочная, долговечная конструкция
• Совместимо с сериями CQE N и RAM power - легко интегрируется в существующие системы

Ограничения применения

• Не подходит для шкафов других моделей - даже аналогичных по размеру, если они не являются CQE N
• Не рассчитан на использование вне закрытых шкафов - не обладает самостоятельной степенью защиты IP
• Не содержит встроенных коммуникаций (например, клемм, заземлений) - требует внешней сборки
• Не рекомендован для помещений с повышенной коррозионной активностью (солевые туманы, кислоты) без дополнительной защиты

Примеры использования

• На заводе: боковой отсек для ввода кабелей от датчиков и исполнительных механизмов на линии конвейера
• В АСУ ТП: организация ввода Ethernet и RS485 в шкаф управления технологическим процессом
• В распределительных пунктах: вынос силовых кабелей 400 В от вертикального щита к горизонтальным групповым выводам
• В HVAC-системах: ввод кабелей от насосов и терморегуляторов в шкаф управления климатической установкой

Практические советы

• Перед заказом убедитесь, что ваш шкаф именно модель CQE N с размерами 2000×600 мм - другие варианты не подходят
• При проектировании учтите, что этот комплект занимает всю ширину боковой стороны - свободное место внутри шкафа будет меньше
• Для лучшей герметизации используйте кабельные вводы с уплотнителями, которые будут установлены в переднюю часть этого отсека
• Если планируете часто менять кабели - выбирайте модели с пластиковыми направляющими и кабельными каналами дополнительно
• Артикул r5npfim2060 - единственный вариант для этой конкретной конфигурации; не путайте с другими комплектами DKC
