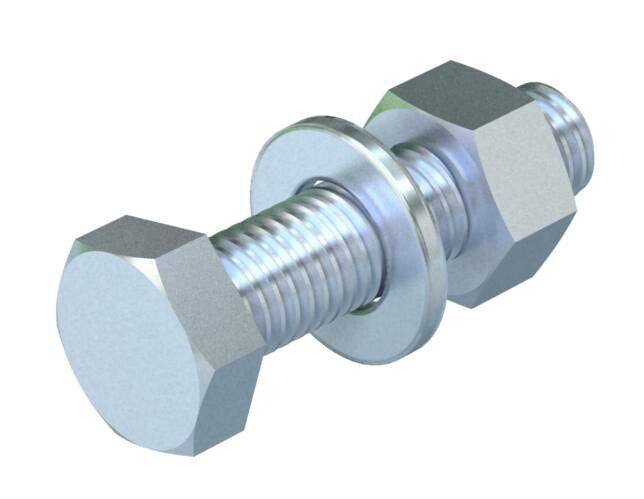

Комплект Болт+Шайба+Гайка M10x40 (SKS 10X40 F) | 3160750 OBO Bettermann

Комплект болт, шайба, гайка М10x40 SKS 10x40 F от OBO Bettermann - это готовый набор крепежа для надежного соединения металлических элементов в электроустановках, промышленном оборудовании и на объектах с высокими требованиями к защите от коррозии. Благодаря горячему цинкованию и точному соответствию стандартам, этот комплект особенно актуален для внешних и агрессивных сред.

Назначение и область применения

Комплект болт, шайба, гайка М10x40 SKS 10x40 F предназначен для фиксации оборудования, кабельных каналов, шинопроводов, заземляющих устройств и других элементов в системах электроснабжения. Подходит для монтажа внутри помещений и на открытом воздухе. Часто используется в промышленных щитовых, на трансформаторных площадках, в энергообъектах и на железнодорожных путях.

Технические характеристики

• Метрический размер резьбы: M10
• Длина болта: 40 мм
• Класс прочности: 8.8 - обеспечивает высокую механическую нагрузочную способность
• Шаг резьбы: 1,5 мм - стандартный шаг для метрической резьбы M10
• Тип резьбы: полная - резьба проходит по всей рабочей длине болта
• Тип головки: шестигранная
• Размер ключа: 17 мм - совместим с обычным рожковым или накидным ключом
• Защитное покрытие: горячее цинкование - антикоррозийное покрытие толщиной до 50–70 мкм
• В комплекте: болт, одна гайка, две U-образные шайбы, одна зубчатая упругая шайба

Совместимость и монтаж

Комплект болт, шайба, гайка М10x40 SKS 10x40 F рассчитан на установку в отверстия диаметром 10,5–11 мм. Гайка имеет правую резьбу и совместима с любыми болтами M10×1,5 класса 8.8. У-образные шайбы обеспечивают равномерное распределение нагрузки на поверхность, а зубчатая шайба предотвращает самопроизвольное ослабление крепления под вибрацией. Для сборки используйте ключ на 17 мм. Напряжение затяжки - не более 45 Нм (для класса 8.8).

Безопасность и стандарты

Изделие соответствует DIN EN ISO 4014 (болты с шестигранной головкой) и DIN EN ISO 4032 (шестигранные гайки). Горячее цинкование выполнено по DIN EN ISO 1461. Комплект не содержит свинца и других запрещённых веществ, что делает его безопасным для использования в соответствии с RoHS.

Преимущества

• Готовый комплект исключает риск потери деталей и снижает время монтажа
• Горячее цинкование значительно увеличивает срок службы в условиях повышенной влажности, перепадов температур и воздействия солей
• У-образные шайбы позволяют использовать комплект на неровных поверхностях
• Зубчатая шайба работает как противосамоотвинчивающий элемент - не требует дополнительных контргаек
• Производится компанией OBO Bettermann - известным европейским производителем крепежа для электротехники

Ограничения применения

Не рекомендуется применять комплект болт, шайба, гайка М10x40 SKS 10x40 F в контакте с морской водой или агрессивными химическими средами - даже горячецинкованное покрытие имеет ограниченную стойкость к концентрированным кислотам и щелочам. Также избегайте использования в условиях постоянной ударной нагрузки выше допустимых значений для класса 8.8. Не заменяйте оригинальные шайбы на аналогичные из другого материала - это снижает эффективность защиты от вибрации.

Примеры использования

• Крепление корпусов распределительных щитов к стенам
• Фиксация шинопровода к опорным конструкциям
• Установка заземляющего проводника на стальную раму
• Монтаж кабельных лотков на бетонные или металлические основания
• Сборка стоек для кабельных трасс в промзонах

Практические советы

• Перед монтажом проверьте, чтобы отверстие в материале было чистым и не имело заусенцев - это предотвратит повреждение резьбы
• При использовании в сырых помещениях дополнительно смажьте резьбу консервирующей смазкой - продлит срок службы
• Не затягивайте слишком сильно: максимальный момент - 45 Нм; переусердствование может вызвать деформацию резьбы или трещины в материале
• Если требуется многократная сборка/разборка - сохраняйте оригинальный комплект LKS (OBO Bettermann): шайбы имеют специфическую форму и жесткость, которые нельзя воспроизвести типовыми аналогами
• Артикул 3160750 и обозначение SKS 10x40 F - это один и тот же продукт; при заказе используйте любой из них
