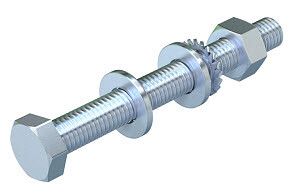

Комплект Болт+Шайба+Гайка M10x60 (SKS 10X60 F) | 6408516 OBO Bettermann

Комплект болт шайба гайка М10х60 SKS 10х60 F от OBO BETTERMANN - это готовый к установке крепёжный набор для надёжного соединения элементов кабельных трасс и металлических конструкций. Благодаря горячему цинкованию и точному соответствию стандартам, этот комплект особенно актуален в условиях повышенной влажности и наружной эксплуатации.

Назначение и область применения

Комплект болт шайба гайка М10х60 SKS 10х60 F предназначен для фиксации кабельных каналов, лотков, стоек и других элементов систем кабельных трасс KTS от OBO BETTERMANN. Подходит для монтажа на бетон, металл и другие твёрдые основания. Часто используется в промышленных помещениях, на объектах энергетики, транспорта и связи, где требуется долговечное и устойчивое к коррозии крепление.

Технические характеристики

• Метрический размер резьбы: M10
• Длина болта: 60 мм
• Класс прочности: 8.8 - высокая механическая нагрузка, подходит для ответственных соединений
• Шаг резьбы: 1,5 мм - стандартный шаг для метрических крепёжных изделий
• Тип резьбы: полная - резьба проходит по всей рабочей длине болта, обеспечивает равномерную нагрузку
• Размер ключа: 17 мм - совместим с обычным рожковым или накидным ключом
• Защитное покрытие: горячее цинкование - антикоррозийное покрытие толщиной до 50–70 мкм, выдерживает агрессивные среды
• В комплекте: болт, гайка, одна шестигранная шайба, две подкладные шайбы, одна шайба с зубцами

Совместимость и монтаж

Комплект болт шайба гайка М10х60 SKS 10х60 F рассчитан на использование с кабельными трассами серии KTS от OBO BETTERMANN. Диаметр отверстий в профилях системы KTS соответствует резьбе M10. Для монтажа используйте ключ на 17 мм. Гайка затягивается до упора, но избегайте перегрузки - класс прочности 8.8 допускает момент затяжки до 49 Нм. Шайба с зубцами предотвращает самопроизвольное раскручивание при вибрациях - её необходимо устанавливать между гайкой и поверхностью крепления.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN ISO 898-1 для крепёжных деталей класса 8.8. Горячее цинкование выполнено по DIN EN ISO 1461. Комплект не содержит свинца и других запрещённых веществ, что позволяет применять его в зонах с жёсткими экологическими нормами.

Преимущества

• Готовый комплект - экономит время на подбор отдельных элементов
• Горячее цинкование - защищает от ржавчины даже при повреждении покрытия во время монтажа
• Шайба с зубцами снижает риск ослабления крепления при вибрациях
• Две подкладные шайбы позволяют компенсировать неровности поверхностей
• Стандартные размеры обеспечивают универсальность и доступность замены

Ограничения применения

• Не рекомендуется использовать в контакте с морской водой или хлорированными средами - горячее цинкование не гарантирует стойкость в таких условиях
• Запрещена работа при температуре выше +200 C - возможна потеря прочностных характеристик материала
• Не подходит для крепления к деревянным или пластиковым основаниям без предварительного сверления и установки анкеров
• При использовании с алюминием - необходима изоляционная прокладка, чтобы исключить гальваническую коррозию

Примеры использования

• Фиксация кабельных лотков к потолку или стене в производственном цехе
• Установка стоек для кабельных трасс в серверной комнате
• Крепление направляющих для проводов на опорах ЛЭП
• Монтаж корпусов автоматических щитов на металлические рамы

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в конструкции не меньше 10,5 мм - это обеспечит свободный проход болта
• При сборке начинайте с установки шайбы с зубцами - она должна находиться напрямую под гайкой
• Если поверхность неровная, используйте обе подкладные шайбы для равномерного распределения нагрузки
• Не применяйте электроинструмент с функцией удара - он может повредить резьбу или покрытие
• Для контроля качества затяжки используйте динамометрический ключ - это продлит срок службы всего крепёжного узла
