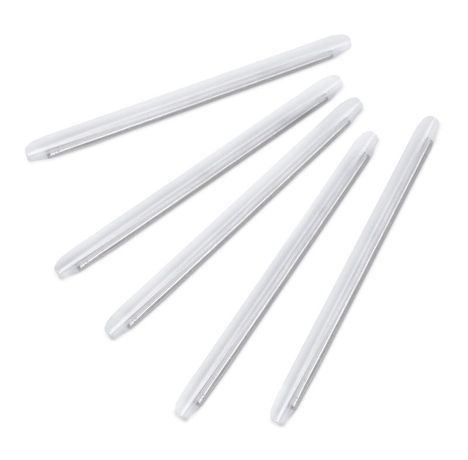

Комплект деталей для защиты места сварки (КДЗС) 60 мм Cabeus 7136c

Комплект деталей для защиты места сварки 60 мм (артикулы кдзс-60 и 7136c, бренд Cabeus) предназначен для усиления и герметизации оптоволоконного соединения, предотвращая повреждения от влаги, пыли и механических нагрузок.

Назначение и область применения

Комплект используется для защиты мест сварки двух оптических волокон - например, при прокладке кабельных трасс, на объектах связи, телекоммуникационных узлах или в промышленных сетях. Он обеспечивает долговечность соединения в условиях повышенной влажности, перепадов температур и воздействия внешних сил. Подходит для установки в распределительных коробках, колодцах, на столбах и других открытых участках.

Технические характеристики

• Диаметр защищаемого соединения: 60 мм - соответствует типичному размеру термоусаживаемой гильзы для одиночных или многожильных волокон;
• Конструкция: три слоя - стальной пруток, внутренняя термоклеевая трубка, внешняя термоусадочная трубка;
• Материалы: сталь (пруток), термопластичный клей, полиэтиленовая термоусадка;
• Работает при нагреве до 90–120 C - требует теплового воздействия для активации;
• Не содержит металлических элементов вне стального прутка - исключает риск коррозии внутри гильзы.

Совместимость и монтаж

Комплект совместим с большинством стандартных сварочных аппаратов для оптоволокна. Перед установкой необходимо:

• Убедиться, что место сварки подготовлено и очищено;
• Надеть комплект на один конец кабеля до сварки - так, чтобы он свободно перемещался;
• Выполнить сварку волокон;
• Переместить комплект над зоной сварки и равномерно прогреть феном до полной усадки - клей должен полностью заполнить пространство, а внешняя трубка плотно обжать структуру;
• Проверить целостность усадки: поверхность должна быть гладкой, без пузырей и щелей.

Посадочный диаметр 60 мм - не подходит для более крупных или мелких соединений. Учитывайте этот параметр при замене.

Преимущества

• Стальной пруток увеличивает жесткость и сопротивление изгибу в месте сварки - снижает риск разрушения при натяжении;
• Термоклей заполняет все микропространства - исключает попадание влаги и конденсата;
• Внешняя термоусадка формирует единый, герметичный корпус - защищает от пыли, грязи и химических сред;
• Компактная форма позволяет легко размещать комплект в ограниченном пространстве - например, в маленьких коробках или шкафах.

Ограничения применения

• Не применяется для защиты соединений с диаметром менее 50 мм или более 70 мм - не обеспечит плотного прилегания;
• Требует наличия термофена или другого источника тепла - нельзя использовать без нагрева;
• Не рекомендован для постоянного погружения в жидкости - хотя герметичен, не является underwater-решением;
• Не подходит для высоких температур выше +85 C в рабочем режиме - материал термоусадки может деформироваться.

Примеры использования

• Защита сварных соединений в подземных кабельных трассах городской телефонной сети;
• Герметизация точек соединения в системах видеонаблюдения на улице;
• Обеспечение надежности волоконно-оптических линий на железнодорожных путях и в тоннелях;
• Монтаж в распределительных пунктах на опорах ЛЭП, где есть риск конденсации влаги.

Практические советы

• Перед использованием проверьте срок годности - старый термоклей может потерять адгезию;
• Не используйте открытый пламя для нагрева - только контролируемый поток горячего воздуха;
• При работе в холодную погоду согрейте комплект перед монтажом - это улучшит качество усадки;
• После монтажа проведите визуальный осмотр и тест на легкий изгиб - если соединение кажется подвижным, повторите нагрев;
• Артикулы кдзс-60 и 7136c - это одна и та же модель от Cabeus, различаются лишь номерами в каталогах поставщиков.
