Комплект для контура заземления №11 с муфтами, 4,5 м, Ø16 мм | SQ2402-0011 TDM

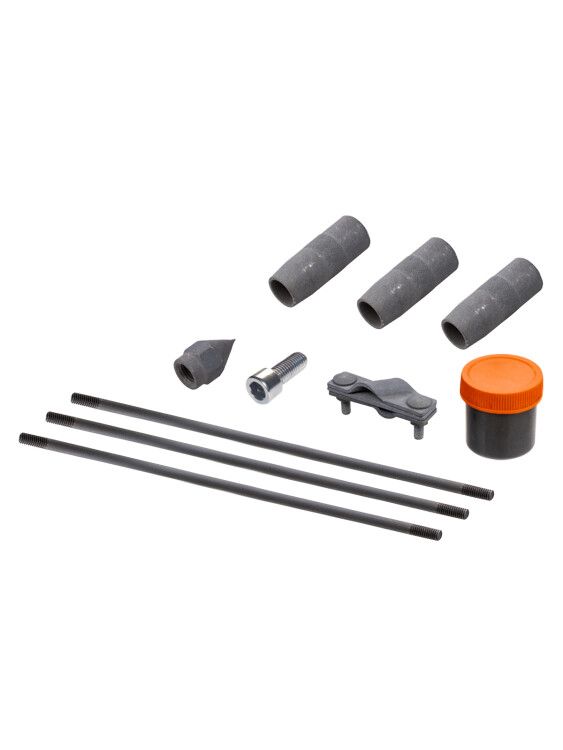

Комплект для контура заземления №11 с муфтами, 4,5 м, диаметр 16 мм от TDM ELECTRIC - готовое решение для быстрого монтажа выносного заземления на объектах с ограниченной площадью. Комплект включает все необходимые элементы для соединения и установки, что упрощает работу монтажникам и снижает риск ошибок.

Назначение и область применения

Комплект для контура заземления №11 с муфтами, 4,5 м, диаметр 16 мм предназначен для устройства внешнего выносного заземления там, где невозможно выполнить контур вокруг здания. Подходит для объектов с площадью застройки не более 250 м²:

• частные жилые дома;
• малые промышленные объекты;
• сооружения связи, телекоммуникационные пункты;
• дачные участки, коттеджи, хозпостройки.

Используется как дополнительный компонент в системах заземления, когда основной контур недоступен из-за каменистого, бетонированного или высокорезистивного грунта.

Технические характеристики

• Длина комплекта: 4,5 метра - оптимальна для выноса заземления за пределы фундамента;
• Диаметр стержней: 16 мм - обеспечивает достаточную механическую прочность и токопроводящую способность;
• Номинальное сечение проводника: 16 мм2 - соответствует требованиям для защиты от ударов тока в бытовых и малых промышленных сетях;
• Муфты в комплекте: да - обеспечивают герметичное и надёжное соединение между стержнями без сварки;
• Способ монтажа: втычной / вставной - позволяет забивать стержни в грунт молотком или специальным оборудованием.

Совместимость и монтаж

Комплект для контура заземления №11 с муфтами, 4,5 м, диаметр 16 мм совместим с медными и медножильными проводами сечением 16–25 мм2. Для подключения используется болтовое соединение через зажимы на верхнем конце первого стержня.

Монтаж выполняется в следующем порядке:

1. Забивается первый стержень в грунт до упора (не менее 80% длины);
2. На него насаживается муфта и привинчивается второй стержень;
3. Процедура повторяется до достижения нужной глубины (до 4,5 м);
4. Верхний конец соединяется с заземляющим проводом от распределительного щита.

Рекомендуется использовать перфоратор с насадкой для забивания в плотные грунты. Муфты не требуют дополнительной изоляции - они уже герметизированы.

Преимущества

• Готовый набор - не нужно докупать отдельные стержни и муфты;
• Ускоренный монтаж - исключена необходимость сварки, что особенно важно на участках с трудным доступом;
• Стандартный диаметр 16 мм - совместим с большинством существующих зажимов и переходников;
• Защита от коррозии - стержни покрыты цинком, что увеличивает срок службы в невлагонасыщенных почвах.

Ограничения применения

• Не рекомендуется для использования в кислых, солёных или сильно заболоченных грунтах - повышенная коррозия сокращает срок службы;
• Не подходит для объектов площадью более 250 м² - требуется больший контур или несколько комплектов;
• Не заменяет основной контур заземления в крупных зданиях - применяется только как выносной дополняющий элемент;
• Требует минимальной глубины грунта не менее 1,5 м для эффективного рассеивания тока.

Примеры использования

• Частный дом на скалистом участке - заземление выводится за границу участка в мягкий грунт;
• Антенна связи на крыше - заземляющий провод подводится к удалённому стержню, чтобы избежать попадания тока в фундамент;
• Дачный домик с бетонной плитой - невозможен классический контур, поэтому используется выносной вариант с комплектом №11;
• Щитовая на улице - заземление делается рядом, вне зоны тротуара или дорожки.

Практические советы

• Перед монтажом проверьте сопротивление грунта - если выше 10 Ом, используйте два комплекта параллельно;
• При работе в песчаном грунте полейте место забивания водой - это улучшает контакт с землёй;
• Не забудьте после монтажа закрыть верхнюю часть зажима защитной крышкой - предотвратите попадание влаги и окисление контакта;
• Проверяйте целостность соединений каждые 2–3 года - особенно в регионах с частыми осадками;
• Учитывайте посадочный диаметр 16 мм - он должен точно совпадать с внутренним диаметром муфт и зажимов.
