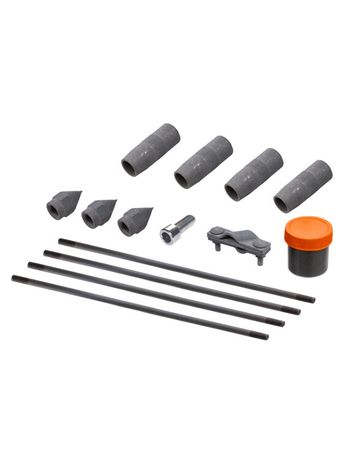

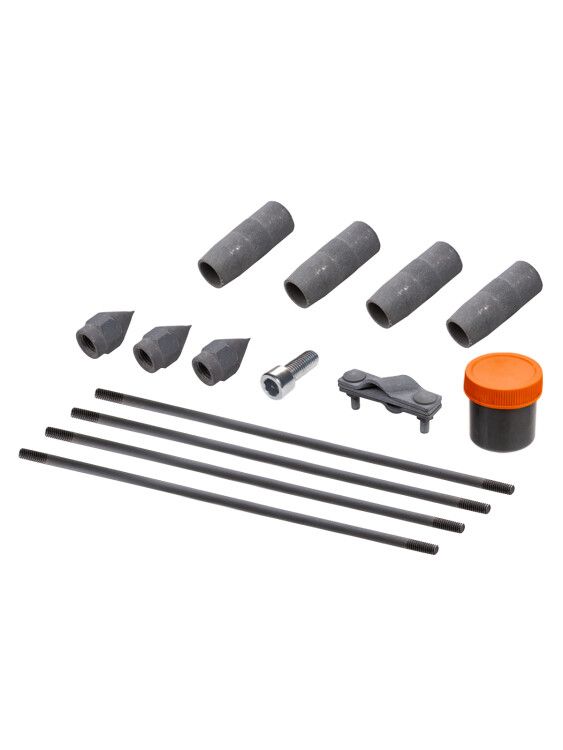

Комплект для контура заземления №12 с муфтами, 6 м, Ø16 мм | SQ2402-0012 TDM

Комплект для контура заземления №12 с муфтами, 6 метров, диаметр 16 миллиметров от TDM ELECTRIC - готовое решение для быстрого монтажа выносного заземления на частных домах и малых промышленных объектах. Комплект включает все необходимые элементы для соединения и фиксации, что исключает необходимость самостоятельного подбора деталей.

Назначение и область применения

Комплект для контура заземления №12 с муфтами, 6 метров, диаметр 16 миллиметров предназначен для устройства внешнего выносного заземления в случаях, когда естественные заземлители недоступны или не соответствуют требованиям безопасности. Подходит для объектов с площадью застройки до 250 м². Используется в частных домах, объектах связи, небольших производственных помещениях и других сооружениях, где требуется надёжный контур заземления вне основного фундамента.

Технические характеристики

• Длина комплекта: 6 метров
• Диаметр проводника: 16 мм
• Номинальное поперечное сечение: 16 мм2
• Материал: медный проводник с защитным покрытием
• Тип соединений: муфты встык, втычной/вставной способ монтажа
• Количество муфт: в комплекте (не указано точное число, но наличие муфт обеспечивает герметичность соединений)

Совместимость и монтаж

Комплект для контура заземления №12 с муфтами, 6 метров, диаметр 16 миллиметров совместим с большинством стандартных заземляющих электродов и зажимами, используемыми в системах TN-S и TT. Монтаж выполняется втычным способом: штыри забиваются в грунт, а между ними устанавливаются муфты для передачи тока. Соединения не требуют сварки - достаточно плотного вдавливания. Для установки нужна кувалда или специальный забиватель. Убедитесь, что глубина забивания достаточна для достижения устойчивого контакта с почвой (обычно 1,5–2 м).

Безопасность и стандарты

Комплект для контура заземления №12 с муфтами, 6 метров, диаметр 16 миллиметров соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ для устройств заземления. Применение данного комплекта обеспечивает снижение потенциала на корпусах оборудования и повышает безопасность при поражении электрическим током. Не применяйте в условиях постоянного воздействия химически активных сред (например, кислотных грунтов или близости промышленных сбросов).

Преимущества

• Готовый набор - не нужно докупать муфты, провода или переходники
• Втычной монтаж позволяет собирать контур без сварочных работ и сложного инструмента
• Медный проводник 16 мм2 обеспечивает низкое сопротивление и долгий срок службы
• Муфты обеспечивают герметичность и механическую прочность соединений
• Подходит для временного и постоянного использования

Ограничения применения

• Не рекомендован для объектов с площадью более 250 м² - может не обеспечить требуемое сопротивление заземления
• Не подходит для песчаных, каменистых или сильно замёрзших грунтов без предварительного бурения
• Избыточная влажность или высокая кислотность почвы могут снизить срок службы металлических элементов
• Не используется как единственный заземлитель в сетях IT - требует согласования с проектом

Примеры использования

• Заземление частного дома с щитовой на улице
• Выносной контур для антенного узла на дачном участке
• Дополнительное заземление для серверной комнаты в небольшом офисе
• Решение для объектов связи, расположенных вне основного здания

Практические советы

• Перед монтажом проверьте сопротивление грунта - чем ниже, тем лучше результат
• Если грунт сухой или скалистый, сделайте предварительную скважину глубиной 1,8–2 м
• После сборки измерьте сопротивление заземления - норма для жилых объектов ≤ 30 Ом
• Не перегибайте проводник резко - сохраните радиус изгиба ≥ 100 мм
• При использовании в районах с высоким уровнем грунтовых вод - учитывайте возможную коррозию; при необходимости примените антикоррозийные составы
• Комплект для контура заземления №12 с муфтами, 6 метров, диаметр 16 миллиметров от TDM ELECTRIC - оптимальный выбор для быстрого решения задачи заземления без лишних затрат времени и материалов
